Каталог Mean Well NPB NPB-750-24

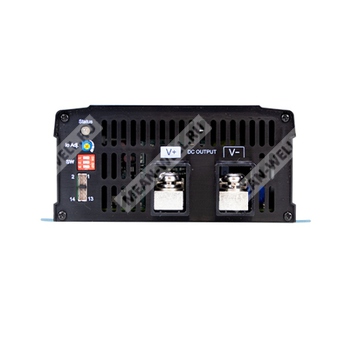

NPB-750-24 - интеллектуальное зарядное устройство мощностью 750 Вт для аккумуляторных батарей номинального класса 24 В.

Расшифровка партномера

Элемент партномера Значение
NPB Серия интеллектуальных зарядных устройств для аккумуляторных батарей
750 Номинальная выходная мощность 750 Вт
24 Исполнение для аккумуляторных систем класса 24 В

Свойства

  • Автоматическое определение диапазона с ультрашироким диапазоном зарядного напряжения 21...42 В.
  • Встроенный протокол CANBus для управления, настройки и мониторинга.
  • Программируемая кривая заряда через программатор SBP-001.
  • Ручная настройка 2- или 3-стадийного заряда и выбор одной из 4 встроенных кривых заряда через DIP-переключатель.
  • Комплекс защит: короткое замыкание, перенапряжение, перегрев, пониженное напряжение батареи, обратная полярность батареи без повреждения.
  • Сигналы состояния Charger OK и Battery Full.
  • Функция температурной компенсации для увеличения срока службы аккумулятора, только для свинцово-кислотных батарей.
  • Широкий диапазон рабочей температуры от минус 30 до плюс 70 °C.
  • Термоуправляемый вентилятор постоянного тока для снижения шума.
  • Дистанционное включение и отключение.
  • Поддержка свинцово-кислотных и литий-ионных аккумуляторных батарей.
  • Соответствие требованиям двойной сертификации по стандартам 62368-1 и 60335-1/2-29.

Области применения

  • Автоматически управляемые транспортные средства.
  • Электровелосипеды, электроскутеры, кемперы, автобусы, специализированный транспорт.
  • Роботизированные газонокосилки.
  • Моющие роботы.
  • Прогулочные суда, персональные яхты и рабочие катера.
  • Системы видеонаблюдения.
  • Базовые станции телекоммуникаций.
  • Резервные решения для радиосистем.
  • Оборудование и приборы с резервной аккумуляторной батареей.

Описание

NPB-750-24 представляет собой компактное универсальное интеллектуальное зарядное устройство с цифровым управлением и широким диапазоном выходного зарядного напряжения. Устройство выполнено на полностью цифровой архитектуре и оснащено функцией автоматического определения напряжения батареи. Для исполнения NPB-750-24 диапазон программируемого зарядного напряжения составляет 21...42 В, что позволяет обслуживать различные аккумуляторные системы класса 24 В с различной химией.

Зарядное устройство поддерживает выбор 2- или 3-стадийного алгоритма заряда, настройку встроенных предустановленных кривых через DIP-переключатели, а также глубокую программную конфигурацию через программатор SBP-001. Пользователь может задавать напряжение и ток заряда, конфигурацию зарядной кривой и временные параметры циклов заряда. Встроенный интерфейс CANBus 2.0B обеспечивает удаленное управление, настройку и мониторинг параметров работы, включая выходное напряжение, выходной ток, внутреннюю температуру и состояние выходного канала.

По функциональной безопасности устройство контролирует корректность подключения батареи, поддерживает защиту от обратной полярности и содержит схемы защиты от короткого замыкания, перенапряжения и перегрева. Для свинцово-кислотных батарей доступна температурная компенсация зарядного напряжения с использованием внешнего датчика NTC. Конструкция ориентирована на промышленное и транспортное применение, где требуется надежное универсальное зарядное устройство с цифровой настройкой и средствами интеграции в систему верхнего уровня.

Выходные параметры

Параметр Значение для NPB-750-24
Напряжение ускоренного заряда 28,8 В
Напряжение буферного заряда 27,6 В
Диапазон зарядного напряжения 21...42 В
Максимальный выходной ток в режиме стабилизации тока 22,5 А
Максимальная выходная мощность 756 Вт
Рекомендуемая емкость аккумуляторной батареи 80...260 А·ч
Ток утечки от батареи менее 1 мА

Входные параметры

Параметр Значение
Диапазон входного напряжения 90...264 В переменного тока; 127...370 В постоянного тока
Диапазон входной частоты 47...63 Гц
Коэффициент мощности более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке
КПД, типовое значение 93 %
Потребляемый ток, типовое значение 8,7 А при 115 В переменного тока; 4 А при 230 В переменного тока
Пусковой ток, типовое значение 50 А при 230 В переменного тока, холодный старт
Ток утечки менее 1 мА при 240 В переменного тока

Защиты

Вид защиты Параметры и режим работы
Короткое замыкание Ограничение тока; зарядное устройство отключается через 5 с; восстановление после повторного включения питания
Перенапряжение 43...52 В; отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания
Перегрев Отключение выходного напряжения; автоматическое восстановление после снижения температуры
Обратная полярность Встроенная защита по внутреннему детектированию обратного подключения; без повреждения; восстановление после повторного включения питания после устранения причины

Функциональные параметры

Параметр Значение
Зарядная кривая Выбор 2- или 3-стадийного алгоритма через DIP-переключатель на панели
Программируемые параметры заряда Стабилизация тока, ток перехода, стабилизация напряжения и буферное напряжение; настройка через SBP-001 с компьютером
Ручной выбор кривой заряда 4 встроенные кривые, выбираемые через DIP-переключатель на панели
Автоматическое определение диапазона заряда См. порядок настройки функции автоматического диапазона
Регулировка тока заряда 50...100 % потенциометром на панели, только в режиме автоматического определения диапазона
Интерфейс связи CANBus 2.0B, управление, настройка и мониторинг выходного напряжения, выходного тока, зарядной кривой, внутренней температуры и включения/отключения выхода постоянного тока
Сигнал исправности зарядного устройства TTL-уровень: высокий 4,5...5,5 В; низкий от минус 0,5 до плюс 0,5 В
Сигнал полного заряда батареи TTL-уровень: высокий 4,5...5,5 В; низкий от минус 0,5 до плюс 0,5 В
Дистанционное управление Короткое замыкание: нормальная работа; разомкнуто: останов заряда
Температурная компенсация Через внешний NTC
Управление скоростью вентилятора Зависит от внутренней температуры

Параметры зарядных кривых, встроенные предустановки

Для 2-стадийного заряда, модель 24 В

Положение DIP 2 Положение DIP 3 Описание Ток стабилизации Напряжение ускоренного заряда
OFF OFF По умолчанию, программируемая 22,5 А 28,8 В
ON OFF Предустановленная для гелевой батареи 22,5 А 28,0 В
OFF ON Предустановленная для батареи с жидким электролитом 22,5 А 28,4 В
ON ON Предустановленная для AGM-батареи, LiFePO4 22,5 А 29,2 В

Для 3-стадийного заряда, модель 24 В

Положение DIP 2 Положение DIP 3 Описание Ток стабилизации Напряжение ускоренного заряда Напряжение буферного заряда
OFF OFF По умолчанию, программируемая 22,5 А 28,8 В 27,6 В
ON OFF Предустановленная для гелевой батареи 22,5 А 28,0 В 27,2 В
OFF ON Предустановленная для батареи с жидким электролитом 22,5 А 28,4 В 26,8 В
ON ON Предустановленная для AGM-батареи, LiFePO4 22,5 А 29,2 В 28,0 В

Управление и индикация

Функция Описание
Сигнал Charger OK TTL-сигнал; максимальный выходной ток источника 10 мА; высокий уровень 4,5...5,5 В - нормальная работа, низкий уровень от минус 0,5 до плюс 0,5 В - отказ или активна защита
Сигнал Battery Full TTL-сигнал; максимальный выходной ток источника 10 мА; высокий уровень 4,5...5,5 В - батарея полностью заряжена, низкий уровень от минус 0,5 до плюс 0,5 В - идет заряд
Дистанционное включение/отключение Между выводами Remote ON-OFF и +12Vaux; замкнуто 10,8...13,2 В - включено, разомкнуто от минус 0,5 до плюс 0,5 В - выключено
Температурная компенсация Только для 3-стадийного заряда; диапазон температурной компенсации 0...40 °C; используется датчик температуры батареи

Светодиодная индикация

Состояние светодиода Режим
Зеленый Буферный режим, стадия 3, или батарея полностью заряжена
Оранжевый Заряд, стадия 1 или стадия 2
Оранжевый мигающий Заряд в режиме автоматического определения диапазона
Красный Аварийный статус: перегрев, перенапряжение, короткое замыкание, обратная полярность, тайм-аут заряда
Красный мигающий Внутренний перегрев; мигание начинается при достижении внутренней температуры 95 °C, при этом устройство продолжает работать без перехода в защиту по перегреву; одновременно аварийный сигнал передается по CANBus

Интерфейс CANBus

Поддерживается CANBus 2.0B. Доступны функции управления, настройки и мониторинга, включая выходное зарядное напряжение, выходной зарядный ток, внутреннюю температуру и включение/отключение выхода постоянного тока.

Код команды Наименование Тип доступа Число байт данных Описание
0x0000 Управление работой R/W 1 Управление включением и отключением
0x0020 Установка выходного напряжения R/W 2 Установка выходного напряжения, формат значения с коэффициентом 0,01
0x0030 Установка выходного тока R/W 2 Установка выходного тока, формат значения с коэффициентом 0,01
0x0040 Статус неисправности R 2 Индикация аварийного состояния
0x0050 Чтение входного напряжения R 2 Для NPB-450/750 не поддерживается
0x0060 Чтение выходного напряжения R 2 Формат значения с коэффициентом 0,01
0x0061 Чтение выходного тока R 2 Формат значения с коэффициентом 0,01
0x0062 Чтение внутренней температуры R 2 Формат значения с коэффициентом 0,1
0x0080 Идентификатор производителя, байты 0...5 R 6 Наименование производителя
0x0081 Идентификатор производителя, байты 6...11 R 6 Наименование производителя
0x0082 Модель производителя, байты 0...5 R 6 Наименование модели
0x0083 Модель производителя, байты 6...11 R 6 Наименование модели
0x0084 Ревизия, байты 0...5 R 6 Ревизия встроенного программного обеспечения
0x0085 Место производства, байты 0...2 R/W 3 Код производственной площадки
0x0086 Дата производства, байты 0...5 R/W 6 Дата изготовления
0x0087 Серийный номер, байты 0...5 R/W 6 Серийный номер изделия
0x0088 Серийный номер, байты 6...11 R/W 6 Серийный номер изделия
0x00B0 Уставка тока стабилизации R/W 2 Задание тока стадии заряда, коэффициент 0,01
0x00B1 Уставка напряжения стабилизации R/W 2 Задание напряжения стадии заряда, коэффициент 0,01
0x00B2 Уставка буферного напряжения R/W 2 Задание буферного напряжения, коэффициент 0,01
0x00B3 Уставка тока перехода R/W 2 Уставка тока перехода зарядной кривой, коэффициент 0,01
0x00B4 Конфигурация кривой заряда R/W 2 Настройка конфигурации зарядной кривой
0x00B5 Тайм-аут стадии стабилизации тока R/W 2 Установка ограничения времени стадии стабилизации тока
0x00B6 Тайм-аут стадии стабилизации напряжения R/W 2 Установка ограничения времени стадии стабилизации напряжения
0x00B7 Тайм-аут буферной стадии R/W 2 Установка ограничения времени буферной стадии
0x00B8 Статус заряда R 2 Отчет о состоянии процесса заряда
0x00B9 Напряжение сброса после полного заряда R/W 2 Точка сброса напряжения зарядной кривой после полного заряда батареи
0x00C0 Коэффициент масштабирования R 2 Масштабный коэффициент
0x00C1 Системный статус R 2 Состояние системы
0x00C2 Системная конфигурация R/W 2 Конфигурация системы

Условия эксплуатации

Параметр Значение
Рабочая температура от минус 30 до плюс 70 °C, см. кривую снижения мощности
Рабочая влажность 20...95 % относительной влажности без конденсации
Температура хранения от минус 40 до плюс 85 °C
Влажность хранения 10...95 % относительной влажности без конденсации
Температурный коэффициент ±0,05 %/°C в диапазоне 0...50 °C
Вибрация 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z

Безопасность и электромагнитная совместимость

Параметр Значение
Стандарты безопасности CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004
Испытательное напряжение изоляции вход-выход 3 кВ переменного тока; вход-земля 2 кВ переменного тока; выход-земля 0,5 кВ переменного тока
Сопротивление изоляции вход-выход, вход-земля, выход-земля: 100 МОм при 500 В постоянного тока, 25 °C, 70 % RH

Электромагнитная эмиссия

Параметр Стандарт Класс / уровень
Кондуктивные помехи BS EN/EN55032, BS EN/EN55014-1 Класс B
Излучаемые помехи BS EN/EN55032, BS EN/EN55014-1 Класс B
Гармонический ток BS EN/EN61000-3-2 Класс A
Фликер BS EN/EN61000-3-3 —

Электромагнитная устойчивость

Параметр Стандарт Уровень испытания
Электростатический разряд BS EN/EN61000-4-2 Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно
Радиочастотное поле BS EN/EN61000-4-3 Уровень 2, 3 В/м
Быстрые переходные процессы BS EN/EN61000-4-4 Уровень 2, 1 кВ
Импульсные перенапряжения BS EN/EN61000-4-5 Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля
Кондуктивные радиочастотные воздействия BS EN/EN61000-4-6 Уровень 2, 3 В действующего значения
Магнитное поле промышленной частоты BS EN/EN61000-4-8 Уровень 1, 1 А/м
Провалы напряжения и прерывания BS EN/EN61000-4-11 Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов

Надежность, габариты и упаковка

Параметр Значение
MTBF 682,9 тыс. ч минимум по Telcordia SR-332; 67,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C
Габаритные размеры 230 x 158 x 67 мм
Масса 1,84 кг
Упаковка 4 шт. в упаковке, масса 9 кг, объем 1,63 куб. фута

Механические данные и органы настройки

Параметр Значение
Корпус Case No.285A
Воздушный поток Принудительное охлаждение вентилятором, направление указано на чертеже
DIP-переключатель 1 OFF - 3 стадии, ON - 2 стадии
DIP-переключатели 2 и 3 Выбор встроенной кривой заряда
Регулировка тока Потенциометр 50 %, 75 %, 100 %

Назначение контактов 14-контактного разъема управления

Контакт Назначение Описание
1 A1 Адресная линия интерфейса CANBus A1, относительно сигнальной земли
2 A0 Адресная линия интерфейса CANBus A0, относительно сигнальной земли
3 +3,3 В Выход +3,3 В относительно сигнальной земли
4 Сигнальная земля Опорный потенциал адресных линий CANBus
5 Battery Full TTL-выход состояния полного заряда, относительно GND-AUX
6 Charger OK TTL-выход исправности зарядного устройства, относительно GND-AUX
7 Remote ON-OFF Дистанционное управление включением/отключением по сухому контакту совместно с +12Vaux
8 +12Vaux Вспомогательное напряжение, управляется функцией дистанционного включения/отключения
9, 10 GND-AUX Изолированный общий провод функциональных сигналов
11 CANH Линия данных CANBus
12 CANL Линия данных CANBus
13 NTC(RTH+) Подключение датчика температуры батареи NTC 5 кОм
14 NTC(RTH-) Подключение датчика температуры батареи NTC 5 кОм

Принадлежности

Наименование Количество
Провод датчика NTC 1
Провод дистанционного управления 1

Примечания

  • Для различных спецификаций аккумуляторных батарей может потребоваться изменение параметров зарядного устройства. Для согласования режимов следует учитывать требования производителя батареи и производителя зарядного устройства.
  • Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
  • Диапазон зарядного напряжения относится к программированию напряжений ускоренного и буферного заряда через программатор SBP-001.
  • Максимальные параметры следует оценивать с учетом кривой снижения мощности.
  • Рекомендуемый диапазон емкости батареи приведен как ориентировочный. Допустимое ограничение максимального тока заряда необходимо согласовывать с производителем аккумулятора.
  • При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую снижения мощности.
  • КПД измерен при зарядном напряжении 33,6 В для исполнения 24 В.
  • Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
  • Каждая модель содержит динамическую защиту от перенапряжения под управлением микроконтроллера. Порог составляет около 125 % от напряжения ускоренного заряда на стадиях стабилизации тока и стабилизации напряжения, и 125 % от напряжения буферного заряда на буферной стадии.
  • Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Для испытаний на излучаемые помехи для класса B требуется дополнительная магнитная защелка или ферритовое кольцо типоразмера 13 x 26 x 30 на выходной линии; для класса A - без указанного магнитного элемента. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
  • Для высоты эксплуатации более 2000 м требуется температурное снижение: 5 °C на каждые 1000 м для моделей с вентилятором.
2007-2025 © ООО «Микро-Чип»
Телефон: (495) 223-2339
sales@microchip.ru
107023, г. Москва,
ул. Суворовская, д. 6, стр. 4, 1 этаж
Схема проезда

Все материалы сайта носят исключительно
информационный характер и ни при каких условиях не
являются публичной офертой, определяемой
положением Статьи 437 (2) Гражданского кодекса РФ.
Правовая информация
