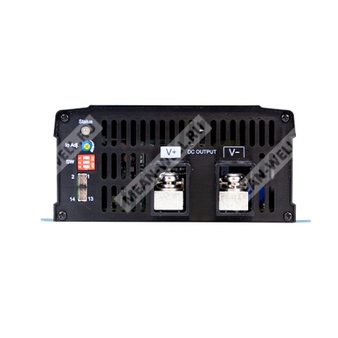

NPB-750-48

NPB-750-48 - интеллектуальное зарядное устройство высокой надежности мощностью 750 Вт для аккумуляторных батарей 48-вольтового класса с цифровым управлением и интерфейсом CANBus.

Расшифровка партномера

Назначение

NPB-750-48 представляет собой миниатюризированное универсальное интеллектуальное зарядное устройство с полностью цифровым управлением, предназначенное для заряда свинцово-кислотных и литий-ионных аккумуляторных батарей. Устройство поддерживает широкий диапазон зарядного напряжения, автоматическое определение напряжения батареи, программирование зарядных параметров, локальную настройку через DIP-переключатели и удаленный мониторинг и управление по CANBus.

Особенности

• Автоматическое определение диапазона зарядки с ультрашироким диапазоном зарядного напряжения.
• Встроенный протокол CANBus для управления, настройки и мониторинга.
• Программируемая зарядная кривая через программатор SBP-001.
• Ручная настройка 2- или 3-стадийного алгоритма заряда и выбор одной из 4 встроенных зарядных кривых через DIP-переключатели.
• Комплекс защит: короткое замыкание, перенапряжение, перегрев, пониженное напряжение батареи, переполюсовка батареи без повреждения.
• Выходные сигналы Charger OK и Battery Full.
• Функция температурной компенсации для продления ресурса свинцово-кислотных батарей.
• Широкий диапазон рабочей температуры.
• Термоуправляемый вентилятор постоянного тока для снижения шума.
• Дистанционное включение и отключение.
• Поддержка свинцово-кислотных и литий-ионных аккумуляторов.
• Соответствие требованиям IEC/EN/UL 62368-1 и EN/IEC 60335-1/2-29.

Области применения

• Автоматически управляемые транспортные тележки.
• Электровелосипеды, электроскутеры, кемперы, автобусы, специализированный транспорт.
• Роботизированные газонокосилки.
• Уборочные роботы.
• Маломерные суда, персональные яхты и рабочие лодки.
• Системы видеонаблюдения.
• Телекоммуникационные базовые станции.
• Резервное питание радиосистем.
• Оборудование и приборы с резервной аккумуляторной батареей.

Описание

NPB-750-48 входит в серию интеллектуальных зарядных устройств с цифровым управлением и технологией автоматического определения напряжения подключенной батареи. Для версии 48 В реализован широкий диапазон зарядного напряжения 42...80 В, что позволяет обслуживать различные батарейные конфигурации и электрохимические системы. Предусмотрен встроенный режим интеллектуального определения напряжения батареи, однако по умолчанию он отключен и предназначен только для литиевых аккумуляторов, оснащенных системой управления батареей.

Устройство может работать с программатором SBP-001 для цифровой конфигурации параметров заряда, включая уставки напряжения и тока, а также временные параметры зарядного цикла. Через DIP-переключатели на передней панели допускается выбор 2- или 3-стадийного режима заряда, установка одной из четырех предустановленных зарядных кривых и регулировка тока заряда в режиме автоматического определения диапазона.

Для профессиональных применений реализован интерфейс CANBus 2.0B, обеспечивающий удаленное управление и мониторинг состояния зарядного устройства. В части эксплуатационной надежности предусмотрены контроль корректности подключения батареи, защита от переполюсовки, контроль температуры и встроенные диагностические сигналы состояния.

Выходные параметры

Входные параметры

Параметры защиты

Функциональные параметры

Параметры окружающей среды

Параметры безопасности и электромагнитной совместимости

Электромагнитная эмиссия

Электромагнитная устойчивость

Надежность, габариты и упаковка

Зарядные кривые и ручная настройка

Переключатель 1: OFF — 3 стадии, ON — 2 стадии.

Переключатели 2 и 3: выбор встроенной зарядной кривой.

Программируемая зарядная кривая

Через программатор SBP-001 и программное обеспечение могут быть заданы следующие параметры:

• ток стабилизации тока;
• ток завершения заряда;
• напряжение стабилизации напряжения;
• напряжение подзаряда;
• выбор 2- или 3-стадийного алгоритма;
• модель устройства;
• тайм-ауты стадий заряда.

Значение тока завершения заряда по умолчанию составляет 10 % и может быть подстроено в диапазоне 2...30 % через SBP-001 или по CANBus.

Автоматическое определение диапазона зарядки

NPB-750-48 поддерживает режим автоматического определения напряжения батареи. В этом режиме зарядное устройство автоматически определяет напряжение подключенной батареи и корректирует зарядное напряжение. Запуск зарядки выполняется только при обнаружении корректного напряжения батареи.

По умолчанию этот режим отключен. Он предназначен только для литиевых аккумуляторов, оснащенных BMS. В режиме автоматического определения диапазона регулировка напряжения на передней панели отсутствует, а ток заряда может устанавливаться в пределах 50...100 %.

Автоматическое снижение тока

Функция автоматического снижения тока работает под управлением защиты от перегрева как при работе по 2- или 3-стадийной зарядной кривой, так и при управлении по CANBus.

T1 — максимальная температура окружающей среды, при которой доступно 100 % выходного тока.
T2 — значение T1 + 5 °C.
Характер снижения тока — нелинейный.

Интерфейс CANBus

Поддерживается CANBus 2.0B. Интерфейс обеспечивает управление, настройку и мониторинг зарядного напряжения, зарядного тока, внутренней температуры и включения/отключения выхода постоянного тока.

Сигналы состояния и дистанционное управление

Сигнал Charger OK

Сигнал Battery Full

Дистанционное включение и отключение

По умолчанию устройство поставляется с установленной перемычкой между выводами Remote ON-OFF и +12Vaux.

Температурная компенсация

Функция применяется только в 3-стадийном режиме и предназначена для увеличения ресурса свинцово-кислотных батарей. Диапазон температурной компенсации составляет 0...40 °C. Температурный датчик батареи поставляется вместе с зарядным устройством и подключается к соответствующим выводам. При отсутствии датчика зарядное устройство продолжает нормальную работу.

Светодиодная индикация

Механические данные и подключения

Назначение контактов 14-контактного разъема управления

Комплектуемые аксессуары

Примечания

• Для батарей со специальными требованиями может потребоваться изменение параметров зарядного устройства. Необходимо согласование с производителем аккумулятора и с производителем зарядного устройства.
• Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
• Диапазон зарядного напряжения относится к программированию напряжения ускоренного заряда и напряжения подзаряда через SBP-001.
• Следует учитывать кривую снижения мощности и тока.
• Диапазон рекомендуемой емкости аккумулятора является рекомендацией производителя зарядного устройства. Максимально допустимый зарядный ток должен быть согласован с производителем батареи.
• При пониженных входных напряжениях может потребоваться снижение выходных параметров. Следует учитывать кривую дерейтинга.
• КПД измеряется при напряжении заряда 67,2 В для 48-вольтовой модели.
• Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
• В каждом исполнении реализована динамическая защита от перенапряжения под управлением микроконтроллера: приблизительно 125 % от напряжения ускоренного заряда на стадиях стабилизации тока и напряжения, и 125 % от напряжения подзаряда на стадии подзаряда.
• Зарядное устройство рассматривается как компонент, устанавливаемый в состав конечного оборудования. Для испытаний на излучаемые помехи для класса B на выходную линию требуется дополнительная магнитная защелка или ферритовое кольцо типоразмера 13 x 26 x 30 из материала NIZN; для класса A этот элемент не требуется. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
• При эксплуатации на высоте более 2000 м температурный дерейтинг составляет 5 °C на каждые 1000 м для моделей с вентилятором.
