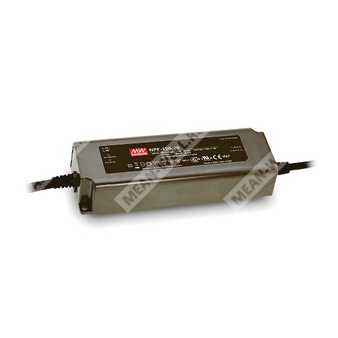

NPF-120-24 - светодиодный источник питания 120 Вт с комбинированным режимом постоянного напряжения и постоянного тока.
Назначение
NPF-120-24 — AC/DC драйвер светодиодов серии NPF-120, предназначенный для питания LED-нагрузок в режиме стабилизации выходного напряжения и в режиме ограничения/стабилизации тока. Модель рассчитана на работу от широкого диапазона сетевого напряжения, выполнена в пластиковом корпусе класса II, имеет степень защиты IP67 и допускает эксплуатацию в сухих, влажных и мокрых зонах.
Расшифровка партномера
| Фрагмент | Значение |
| NPF | Наименование серии светодиодных источников питания с режимами постоянного напряжения и постоянного тока |
| 120 | Номинальная выходная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Выходной режим постоянного напряжения плюс постоянного тока
- Пластиковый корпус с конструкцией класса II
- Встроенная активная коррекция коэффициента мощности
- Потребляемая мощность без нагрузки менее 0,15 Вт
- Степень защиты IP67 для внутренней и наружной установки
- Типовой срок службы более 50000 часов
- Исполнение Type HL для применения в опасных зонах Class I, Division 2
Области применения
- Светодиодные панельные светильники
- Светодиодные встраиваемые светильники
- Светодиодное декоративное освещение
- Светодиодное туннельное освещение
- Световые указатели и табло
Описание
Серия NPF-120 представляет собой светодиодные AC/DC источники питания мощностью 120 Вт с двумя режимами работы выхода: постоянное напряжение и постоянный ток. Серия работает от входного напряжения 90...305 В переменного тока и включает исполнения с номинальным выходным напряжением от 12 до 54 В. За счет КПД до 90,5% и безвентиляторного исполнения устройства серии могут работать при температуре корпуса от минус 40 до плюс 90 °C в условиях естественной конвекции. Серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых местах.
Выходные параметры
| Параметр | Значение для NPF-120-24 |
| Номинальное выходное напряжение | 24 В |
| Область постоянного тока | 14,4...24 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 120 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±1,5% |
| Время установления, время нарастания | 500 мс, 80 мс при 115/230 В AC |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC, 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC, не менее 0,96 при 230 В AC, не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД типовой | 90,5% |
| Входной ток | 1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток типовой | 60 А, длительность 520 мкс, измерено на уровне 50% от пикового тока, при 230 В AC |
| Максимальное количество источников на автомат 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Защитные функции
| Параметр | Значение |
| Перегрузка по току | 95...108% от номинала, режим ограничения постоянного тока, автоматическое восстановление после устранения причины |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 28...34 В |
| Реакция на перенапряжение | Отключение выходного напряжения с фиксацией, восстановление повторным включением питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление повторным включением питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5 G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Нормы безопасности | UL8750, Type HL; CSA C22.2 No. 250.13-12; BS EN/EN61347-1; BS EN/EN61347-2-13 для независимого устройства; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; IP67 approved; конструкция со ссылкой на BS EN/EN60335-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень для легкой промышленности, стойкость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2632,6 тыс. ч минимум по Telcordia SR-332; 295,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 191 × 63 × 37,5 мм |
| Масса | 0,97 кг |
| Упаковка | 15 шт., 15,6 кг, 0,87 куб. фута |
Механическое исполнение
| Параметр | Значение |
| Тип корпуса | PWM-120 |
| Монтажные размеры корпуса | 191 × 63 × 37,5 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | SJTW 14AWG × 2C |
| Обозначение входа | AC/L коричневый, AC/N синий |
| Обозначение выхода | Vo+ красный, Vo- черный |
| Монтаж | Рекомендуемое монтажное положение показано производителем; контроль температуры корпуса выполняется по точке tc |
Функциональные сведения
Источник питания допускает работу как в режиме постоянного тока для непосредственного питания LED-модуля, так и в режиме постоянного напряжения, как правило, совместно с дополнительным DC/DC драйвером. В области постоянного тока максимальное напряжение на выходе зависит от конфигурации конечной системы.
Структурно устройство содержит входной EMI-фильтр и выпрямитель, узел коррекции коэффициента мощности, силовой преобразователь, выпрямитель и выходной фильтр, а также цепи обнаружения и защиты от перегрева, перегрузки и перенапряжения. Частота PFC-преобразователя составляет 50...120 кГц, частота PWM-преобразователя — 60...130 кГц.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать режимы питания светодиодного модуля и область постоянного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную нестабильность и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности.
- Время установления измеряется при первом холодном пуске. Повторное включение и выключение драйвера может приводить к увеличению времени установления.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие всей системы требованиям по ЭМС.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для высоты эксплуатации свыше 2000 м требуется температурное дерейтирование 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и обеспечению влагозащиты IP.
