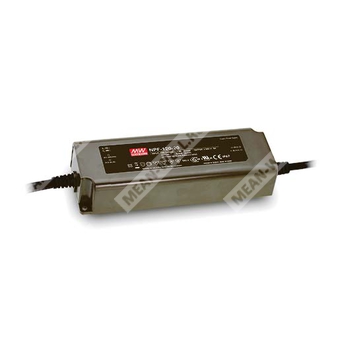

NPF-120-48 - светодиодный источник питания 120 Вт с выходом 48 В, работающий в режимах стабилизации напряжения и стабилизации тока.
Расшифровка партномера
| Обозначение |
Значение |
| NPF |
Наименование серии светодиодных AC/DC драйверов |
| 120 |
Номинальная выходная мощность 120 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение
NPF-120-48 представляет собой AC/DC драйвер для светодиодных систем, выполненный по схеме с двумя режимами работы выхода: стабилизация напряжения и стабилизация тока. Изделие предназначено для питания светодиодных модулей и систем освещения, допускает эксплуатацию в сухих, влажных и мокрых зонах, имеет степень защиты IP67 и рассчитано на работу от сети переменного тока в широком диапазоне входного напряжения.
Особенности
- Выход с режимами стабилизации напряжения и стабилизации тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенный активный корректор коэффициента мощности.
- Потребление без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Световые вывески и подвижные знаки.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
Описание
Серия NPF-120 является семейством светодиодных драйверов мощностью 120 Вт с выходом двойного режима: стабилизация напряжения и стабилизация тока. Модель NPF-120-48 работает от входного напряжения 90...305 В переменного тока и относится к варианту с номинальным выходом 48 В. За счет высокого КПД, достигающего 90%, и безвентиляторного исполнения устройство способно работать при температуре корпуса от минус 40 °C до плюс 90 °C в условиях естественной конвекции. Исполнение IP67 позволяет использовать устройство в широком круге светотехнических применений в сухой, влажной и мокрой среде.
Выходные параметры
| Параметр |
Значение для NPF-120-48 |
| Номинальное выходное напряжение |
48 В |
| Область стабилизации тока |
28,8...48 В |
| Номинальный выходной ток |
2,5 А |
| Номинальная выходная мощность |
120 Вт |
| Пульсации и шум, максимум |
250 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0 % |
| Линейная стабилизация |
±0,5 % |
| Стабилизация по нагрузке |
±0,5 % |
| Время запуска, время нарастания |
500 мс, 80 мс при 115/230 В AC |
| Время удержания, типовое |
16 мс при 230 В AC, 16 мс при 115 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 В AC, 127...431 В DC |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности |
не менее 0,97 при 115 В AC, не менее 0,96 при 230 В AC, не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений |
менее 20 % при нагрузке не менее 60 % для 115/230 В AC; при нагрузке не менее 75 % для 277 В AC |
| КПД, типовой |
90 % |
| Входной ток |
1,3 А при 115 В AC, 0,65 А при 230 В AC, 0,55 А при 277 В AC |
| Пусковой ток, типовой |
60 А, длительность 520 мкс, измерение на уровне 50 % от пикового тока, при 230 В AC; согласно NEMA 410 |
| Максимальное число блоков питания на автоматический выключатель 16 А |
4 шт. для автомата типа B, 6 шт. для автомата типа C, при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление без нагрузки |
менее 0,15 Вт |
Защиты
| Параметр |
Значение |
| Перегрузка по току |
95...108 %; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
54...60 В |
| Реакция на перенапряжение |
Отключение выходного напряжения с защелкой, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
от -40 °C до +90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20...95 % относительной влажности, без конденсации |
| Температура хранения |
от -40 °C до +80 °C |
| Влажность при хранении |
10...95 % относительной влажности |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты |
IP67 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Электрическая прочность изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень light industry; стойкость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности |
UL8750 тип HL, CSA C22.2 No. 250.13-12, BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого устройства, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция с учетом BS EN/EN60335-1 |
Надежность и механические данные
| Параметр |
Значение |
| MTBF |
2632,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 295,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
191 × 63 × 37,5 мм |
| Масса |
0,97 кг |
| Упаковка |
15 шт.; 15,6 кг; 0,87 куб. фута |
| Корпус |
PWM-120 |
Подключение и конструктивное исполнение
| Параметр |
Значение |
| Входные проводники |
SJTW 18AWG × 2C |
| Выходные проводники |
SJTW 14AWG × 2C |
| Длина входного кабеля |
300 ± 20 мм |
| Длина выходного кабеля |
300 ± 20 мм |
| Подключение сети |
AC/L — коричневый, AC/N — синий |
| Подключение выхода |
Vo+ — красный, Vo- — черный |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение |
Горизонтальная установка на опорную поверхность согласно механическому чертежу |
Режим работы выходного каскада
Серия способна работать либо в режиме стабилизации тока, обеспечивая непосредственное питание светодиодной нагрузки, либо в режиме стабилизации напряжения, как правило совместно с дополнительным DC/DC драйвером для светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Характеристики по нагрузке
| Параметр |
Значение |
| Работа при пониженном входном напряжении |
При низком входном напряжении требуется снижение нагрузки |
| КПД в прикладных условиях |
Для серии достижим уровень до 90 %; графики приведены для версии 48 В при Tcase 80 °C |
| Коэффициент мощности |
Графические зависимости приведены для режима стабилизации тока при Tcase 80 °C |
| Нелинейные искажения |
Графические зависимости приведены для версии 48 В при Tcase 80 °C |
| Температурная зависимость срока службы |
График срока службы приведен как функция температуры корпуса |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Сведения о режиме управления светодиодным модулем приведены в разделе, описывающем методы питания LED-модуля.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; для деталей следует учитывать график статической характеристики.
- Время запуска измерено при первом холодном старте. Повторные включения и выключения драйвера могут привести к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для законченного изделия.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- При эксплуатации на высоте более 2000 м для безвентиляторных моделей требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
- Перед применением необходимо учитывать указания руководства пользователя и требования по установке для сохранения водозащитных свойств IP.
