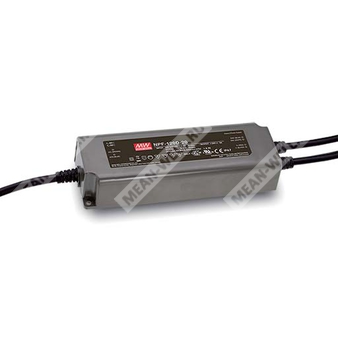

NPF-120D-12 - светодиодный AC/DC драйвер постоянного тока мощностью 120 Вт для непосредственного питания LED-модулей с функцией диммирования 3 в 1.
Назначение
NPF-120D-12 представляет собой источник питания для светодиодных систем серии NPF-120D в пластиковом корпусе класса II. Устройство работает в режиме стабилизации выходного тока, рассчитано на питание от сетей переменного или постоянного тока широкого диапазона, имеет встроенную активную коррекцию коэффициента мощности, степень защиты IP67 и предназначено для эксплуатации в сухих, влажных и мокрых зонах, в том числе в составе систем внутреннего и наружного освещения.
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с режимом dim-to-off.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Световые указатели и знаки.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
Описание
Серия NPF-120D — это светодиодные AC/DC драйверы мощностью 120 Вт с выходом в режиме постоянного тока. Серия работает от входного напряжения 90...305 В AC и включает исполнения с различными номинальными диапазонами выходного напряжения от 12 В до 54 В. Благодаря КПД до 90% и безвентиляторному исполнению устройства серии способны работать при температуре корпуса от -40 до +90°C в условиях естественной конвекции. Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых местах. Исполнение NPF-120D оснащено функцией диммирования 3 в 1, что обеспечивает гибкость при проектировании светодиодных систем освещения.
Расшифровка партномера
| Элемент обозначения |
Значение |
| NPF |
Наименование серии |
| 120 |
Номинальная мощность 120 Вт |
| D |
Встроенная функция диммирования 3 в 1 |
| 12 |
Номинальное выходное напряжение исполнения 12 В, диапазон стабилизации тока 7,2...12 В |
Функциональное исполнение серии
| Тип |
Степень защиты |
Функция |
Примечание |
| Blank |
IP67 |
Диммирование 3 в 1: 0...10 В DC, ШИМ-сигнал 10 В и резистивное управление |
Складское исполнение |
| BE |
IP67 |
Диммирование 3 в 1 и вспомогательный выход постоянного напряжения |
По запросу |
Выходные параметры
| Параметр |
Значение для NPF-120D-12 |
| Номинальный ток |
10 А |
| Номинальная мощность |
120 Вт |
| Область стабилизации тока |
7,2...12 В |
| Пульсации тока |
Не более 5,0% при номинальном токе |
| Допуск по выходному току |
±5,0% |
| Вспомогательный выход постоянного напряжения |
Номинально 12 В, диапазон 11,4...12,6 В при 0,2 А, только для исполнения BE |
| Время установления режима |
500 мс при 115 В AC и 230 В AC |
Входные параметры
| Параметр |
Значение для NPF-120D-12 |
| Диапазон входного напряжения |
90...305 В AC, 127...431 В DC |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности, типовое значение |
Не менее 0,97 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC, при полной нагрузке |
| Коэффициент нелинейных искажений |
Менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение, исполнение Blank |
88,5% |
| КПД, типовое значение, исполнение BE |
87,5% |
| Входной ток, типовое значение |
1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток, типовое значение |
Холодный старт 60 А, длительность 520 мкс при измерении на уровне 50% Ipeak, при 230 В AC; согласно NEMA 410 |
| Максимальное количество источников на автоматическом выключателе 16 А |
4 шт. для автомата типа B; 6 шт. для автомата типа C, при 230 В AC |
| Ток утечки |
Менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания |
Менее 0,5 Вт |
Защитные функции
| Параметр |
Значение для NPF-120D-12 |
| Защита по току |
Срабатывание при 95...108% от номинала |
| Режим защиты по току |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
15...17 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
Температура корпуса от -40 до +90°C |
| Максимальная температура корпуса |
+90°C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения и влажность |
-40...+80°C, 10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...40°C |
| Вибростойкость |
10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Нормы безопасности |
UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции |
Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547; уровень light industry, импульсная помеха линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2632,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 233,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
191 × 63 × 37,5 мм |
| Масса и упаковка |
0,97 кг; 15 шт. в упаковке; масса упаковки 15,6 кг; объем 0,87 куб. фута |
Диммирование
NPF-120D-12 поддерживает функцию диммирования 3 в 1. Уровень выходного постоянного тока регулируется воздействием между выводами DIM+ и DIM- одним из трех способов:
- управляющее напряжение 0...10 В DC;
- ШИМ-сигнал 10 В с частотой 100 Гц...3 кГц;
- резистивное управление.
Рекомендуется прямое подключение к светодиодам. Применение с дополнительными драйверами не рекомендуется. Типовой ток, отдаваемый источником по цепи диммирования, составляет 100 мкА.
Важно: вывод DIM- не должен соединяться с Vo-.
Минимальный уровень диммирования составляет приблизительно 6%; при диапазоне 0% < Iout < 6% выходной ток не нормируется. При входе диммирования около 0 кОм, 0 В DC либо при ШИМ-сигнале 10 В с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
Подключение выводов
| Вывод |
Назначение |
| AC/L, коричневый |
Фаза входа сети |
| AC/N, синий |
Нейтраль входа сети |
| Vo+, красный |
Положительный выход |
| Vo-, черный |
Отрицательный выход |
| DIM+, фиолетовый |
Положительный вход диммирования |
| DIM-, розовый |
Отрицательный вход диммирования |
| AUX+, желтый |
Вспомогательный выход постоянного напряжения, только для исполнения BE |
Механические данные
| Параметр |
Значение |
| Корпус |
PWM-120 |
| Допуск на размеры |
±1 мм |
| Длина корпуса |
191 мм |
| Ширина корпуса |
63 мм |
| Высота корпуса |
37,5 мм |
| Длина входного кабеля |
300 ±20 мм |
| Длина выходного кабеля |
300 ±20 мм |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение |
Горизонтальное, на опорной поверхности |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- При пониженных входных напряжениях может потребоваться снижение нагрузки.
- Время установления режима измеряется при первом холодном пуске. Повторные циклы включения и выключения могут приводить к увеличению этого времени.
- Вспомогательный выход постоянного напряжения определяется между выводами AUX+ и DIM-.
- КПД исполнения BE измеряется при 100% нагрузке вспомогательного выхода 12 В, 0,2 А.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от всей установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для полной системы.
- Серия обеспечивает типичную наработку более 50000 часов при температуре корпуса, в частности в точке tc, около 75°C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м требуется температурное снижение 3,5°C на каждые 1000 м; для моделей с вентиляторами — 5°C на каждые 1000 м.
- Перед применением необходимо ознакомиться с руководством по монтажу и указаниями по обеспечению водозащиты IP.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может использоваться только после выключателя, без постоянного подключения к сети.
- Исполнение BE предназначено для источников света, освобожденных от требований директивы ErP (EU) 2019/2020; например, для сигнальных изделий, включая дорожные, железнодорожные, морские или авиационные сигнальные устройства, оборудование управления движением или аэродромные огни.
