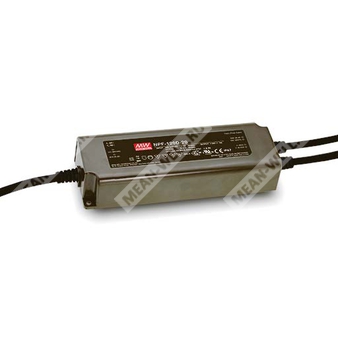

NPF-120D-24 - светодиодный драйвер постоянного тока 120 Вт для питания LED-модулей с номинальным выходом 24 В и встроенным диммированием 3 в 1.
Назначение
NPF-120D-24 представляет собой AC/DC источник питания для светодиодных систем серии NPF-120D, рассчитанный на работу в режиме стабилизации тока и предназначенный для непосредственного питания светодиодных модулей. Модель работает от сети переменного тока в широком диапазоне входных напряжений, имеет встроенную активную коррекцию коэффициента мощности, пластиковый корпус класса II, степень защиты IP67 и поддерживает управление яркостью по интерфейсам 0...10 В, ШИМ 10 В и резистивному каналу.
Расшифровка партномера
| Элемент обозначения | Значение |
| NPF | Наименование серии светодиодных драйверов |
| 120 | Номинальная мощность серии 120 Вт |
| D | Исполнение со встроенной функцией диммирования 3 в 1 |
| 24 | Номинальный выходной класс по напряжению 24 В |
Основные особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функциональные возможности: диммирование 3 в 1 с выключением по диммированию.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Световые указатели и вывески.
- Исполнение типа HL для применения в опасных зонах класса I, division 2.
Описание
Серия NPF-120D является линейкой светодиодных драйверов мощностью 120 Вт с выходом в режиме постоянного тока. Устройства серии работают от входного напряжения 90...305 В переменного тока и выпускаются в вариантах с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В. За счет КПД до 90% и безвентиляторного исполнения устройства способны работать при температуре корпуса от -40 до +90 °C в условиях естественной конвекции.
Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых зонах. Модель NPF-120D-24 оснащена функцией диммирования 3 в 1, что обеспечивает гибкость при проектировании систем светодиодного освещения.
Параметры выхода
| Параметр | Значение |
| Модель | NPF-120D-24 |
| Номинальный ток | 5 А |
| Номинальная мощность | 120 Вт |
| Область стабилизации тока | 14,4...24 В |
| Диапазон выходного напряжения | 14,4...24 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время установления выходных параметров | 500 мс при 115/230 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений | менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовой КПД, стандартное исполнение | 89,5% |
| Типовой КПД, исполнение BE | 89% |
| Типовой входной ток | 1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток | 60 А при холодном пуске, длительность 520 мкс при 230 В AC, измерение на уровне 50% пикового значения; согласно NEMA 410 |
| Максимальное количество источников на автомате 16 А | 4 шт. для автоматического выключателя типа B; 6 шт. для типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% |
| Режим при перегрузке по току | ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 28...34 В |
| Реакция на перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция соответствует BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм, 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547; уровень light industry, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, конструкция и упаковка
| Параметр | Значение |
| MTBF | 2632,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 233,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 191 × 63 × 37,5 мм |
| Масса | 0,97 кг |
| Упаковка | 15 шт.; 15,6 кг; 0,87 куб. фута |
| Корпус | пластиковый, класс II |
| Охлаждение | естественная конвекция, без вентилятора |
Диммирование
NPF-120D-24 поддерживает функцию диммирования 3 в 1. Уровень выходного постоянного тока регулируется подачей сигнала между выводами DIM+ и DIM- одним из трех способов: аналоговое напряжение 0...10 В DC, ШИМ-сигнал 10 В или сопротивление.
- Диммирование напряжением: 0...10 В DC.
- Диммирование ШИМ: сигнал 10 В, диапазон частот 100 Гц...3 кГц.
- Диммирование сопротивлением: резистивное управление между DIM+ и DIM-.
- Типовой ток, отдаваемый источником в цепь диммирования: 100 мкА.
- Минимальный уровень диммирования около 6%; выходной ток в диапазоне 0% < Iout < 6% не нормируется.
- Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC либо при ШИМ 10 В со скважностью 0%.
- Прямое подключение к светодиодам рекомендуется; применение совместно с дополнительными драйверами не предназначено.
- Не допускается соединение DIM- с Vo-.
Структура выводов и исполнение
| Вывод | Назначение |
| AC/L | Вход сети, линия |
| AC/N | Вход сети, нейтраль |
| Vo+ | Положительный выход к LED-нагрузке |
| Vo- | Отрицательный выход к LED-нагрузке |
| DIM+ | Положительный вывод управления диммированием |
| DIM- | Отрицательный вывод управления диммированием |
Механические данные
| Параметр | Значение |
| Номер корпуса | PWM-120 |
| Длина корпуса | 191 мм |
| Ширина корпуса | 63 мм |
| Высота корпуса | 37,5 мм |
| Допуск на размеры | ±1 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение | на горизонтальной опорной поверхности |
Параметры проводов для стандартного исполнения
| Цепь | Исполнение проводов |
| Вход AC | SJTW 18AWG × 2C |
| Выход Vo+/Vo- | SJTW 14AWG × 2C |
| Цепь DIM+/DIM- | UL2464 18AWG × 2C |
Принцип работы выходного каскада
Устройство работает в режиме постоянного тока для прямого питания светодиодов. В области стабилизации тока максимальное выходное напряжение определяется конфигурацией конечной системы. При выходе за рабочую область включается защитный режим hiccup.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение нагрузки. Для этого следует учитывать статическую характеристику.
- Время установления измеряется при первом холодном запуске. Частое включение и выключение драйвера может приводить к увеличению времени установления.
- Для исполнения с вспомогательным выходом дополнительный выход постоянного тока определяется между AUX+ и DIM-.
- КПД исполнения BE измеряется при 100% нагрузке вспомогательного выхода 12 В, 0,2 А.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Параметры ЭМС зависят от окончательной установки, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие по ЭМС для всей системы.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м требуется температурное снижение 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Перед применением необходимо учитывать указания руководства пользователя и требования по установке для обеспечения влагозащиты IP.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный LED-источник питания допускается применять только после выключателя и без постоянного подключения к сети.
- Исполнение BE предназначено для источников света, исключенных из требований ErP Directive (EU) 2019/2020, например для сигнальной продукции, включая, помимо прочего, дорожные, железнодорожные, морские и авиационные сигнальные устройства, системы управления движением или аэродромные огни.
