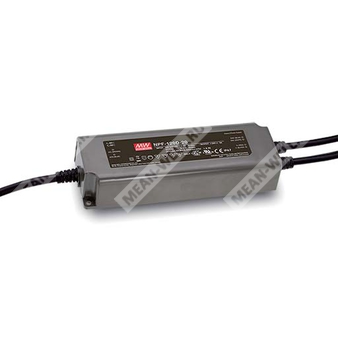

NPF-120D-48 - светодиодный источник питания постоянного тока мощностью 120 Вт для прямого питания LED-модулей с номинальным выходом 48 В.
Назначение
NPF-120D-48 — представитель серии NPF-120D компании MEAN WELL, выполненный в пластиковом корпусе класса II и предназначенный для работы в качестве независимого AC/DC драйвера светодиодов с режимом постоянного тока. Модель рассчитана на питание от сети переменного тока в широком диапазоне и обеспечивает стабилизированный выход для светодиодных нагрузок в области постоянного тока. Устройство поддерживает 3-в-1 диммирование и предназначено для эксплуатации в сухих, влажных и мокрых зонах благодаря степени защиты IP67.
Особенности
- Пластиковый корпус, конструкция класса II.
- Встроенная схема активной коррекции коэффициента мощности.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функционал 3-в-1 диммирования с выключением по диммированию.
- Типовое время наработки более 50000 часов при соблюдении температурных условий эксплуатации.
- Высокий КПД, для исполнения NPF-120D-48 до 90%.
- Бесвентиляторное охлаждение за счет естественной конвекции.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
- SELV.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Световые указатели и движущиеся знаки.
- Применения типа HL в опасных зонах Class I, Division 2.
Описание
Серия NPF-120D представляет собой AC/DC драйверы светодиодов мощностью 120 Вт с выходом в режиме постоянного тока. Серия работает от входного напряжения 90...305 В AC и включает исполнения с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В. За счет КПД до 90% и бесвентиляторной конструкции устройства способны работать при температуре корпуса от -40°C до +90°C в условиях естественной конвекции. Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых условиях. Модель NPF-120D-48 оснащена функцией 3-в-1 диммирования, что обеспечивает гибкость при проектировании систем светодиодного освещения.
Расшифровка партномера
| Фрагмент | Значение |
| NPF | Серия светодиодных AC/DC драйверов MEAN WELL |
| 120 | Номинальная мощность 120 Вт |
| D | Встроенная функция диммирования 3 в 1 |
| 48 | Исполнение с номинальным выходом 48 В, током 2,5 А, областью постоянного тока 28,8...48 В |
Функциональное исполнение серии
| Тип | Степень защиты | Функция | Примечание |
| Blank | IP67 | Диммирование 3 в 1: 0...10 В DC, ШИМ 10 В, сопротивление | Складское исполнение |
| BE | IP67 | Диммирование 3 в 1 и вспомогательный выход DC | По запросу |
Выходные параметры
| Параметр | Значение для NPF-120D-48 |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 120 Вт |
| Область постоянного тока | 28,8...48 В |
| Диапазон выходного напряжения | 28...54 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время установления режима | 500 мс при 115 В AC и 230 В AC |
Входные параметры
| Параметр | Значение для NPF-120D-48 |
| Диапазон входного напряжения | 90...305 В AC, 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности, типовой | не менее 0,97 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений | THD менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой, исполнение Blank | 90% |
| КПД, типовой, исполнение BE | 89% |
| Входной ток, типовой | 1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток, типовой | холодный старт 60 А, длительность 520 мкс при 50% Ipeak, при 230 В AC; согласно NEMA 410 |
| Максимальное количество блоков на автомат 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Параметры диммирования
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Методы управления | 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Диапазон частоты ШИМ | 100 Гц...3 кГц |
| Ток источника со стороны драйвера | 100 мкА, типовое значение |
| Минимальный уровень диммирования | около 6% |
| Отключение выхода по диммированию | возможно при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В со скважностью 0% |
| Особое указание по подключению | не допускается соединять DIM- с Vo- |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95...108% |
| Режим защиты по перегрузке | ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 54...60 В |
| Реакция на перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | температура корпуса от -40°C до +90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40°C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
| Охлаждение | естественная конвекция, без вентилятора |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция со ссылкой на BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм, 500 В DC, 25°C, 70% RH |
| ЭМС, эмиссия | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС, устойчивость | соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11; BS EN/EN61547; уровень light industry, стойкость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2632,6 тыс. ч минимум по Telcordia SR-332; 233,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 191 × 63 × 37,5 мм |
| Масса | 0,97 кг |
| Упаковка | 15 шт., 15,6 кг, 0,87 куб. фута |
Механические данные и подключение
| Параметр | Значение |
| Корпус | PWM-120 |
| Допуск на размеры | ±1 мм |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Длина выводов с каждой стороны | 300 ± 20 мм |
| Рекомендуемое положение монтажа | горизонтальное |
Проводники и маркировка выводов
Для исполнения Blank:
| Цепь | Обозначение | Цвет | Кабель |
| Вход сети | AC/L | коричневый | SJTW 18AWG × 2C |
| Вход сети | AC/N | синий | SJTW 18AWG × 2C |
| Диммирование | DIM+ | фиолетовый | UL2464 18AWG × 2C |
| Диммирование | DIM- | розовый | UL2464 18AWG × 2C |
| Выход | Vo+ | красный | SJTW 14AWG × 2C |
| Выход | Vo- | черный | SJTW 14AWG × 2C |
Функциональные особенности работы
Драйвер работает в режиме постоянного тока и предназначен для непосредственного питания светодиодов. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При возникновении вопросов совместимости требуется проверка параметров конкретной светодиодной нагрузки.
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- При пониженных входных напряжениях может требоваться снижение нагрузки; это отражено в характеристике зависимости выходной мощности от входного напряжения.
- Время установления режима измеряется при первом холодном пуске. Повторное включение и выключение драйвера может увеличить это время.
- Вспомогательный выход DC определяется между выводами AUX+ и DIM-.
- КПД исполнения BE измеряется при 100% нагрузке вспомогательного выхода 12 В, 0,2 А.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от окончательной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Серия соответствует типовой ожидаемой наработке более 50000 часов, когда температура корпуса, особенно в точке tc, составляет около 75°C или ниже.
- При эксплуатации на высоте более 2000 м допустимая температура окружающей среды должна снижаться на 3,5°C на каждые 1000 м для бесвентиляторных моделей и на 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и обеспечению водозащиты IP.
- Для выполнения требований последней редакции ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Исполнение BE предназначено для источников света, освобожденных от требований директивы ErP (EU) 2019/2020, например для сигнальных изделий, включая, но не ограничиваясь, дорожной, железнодорожной, морской или авиационной сигнализацией, системами управления движением и аэродромными огнями.
