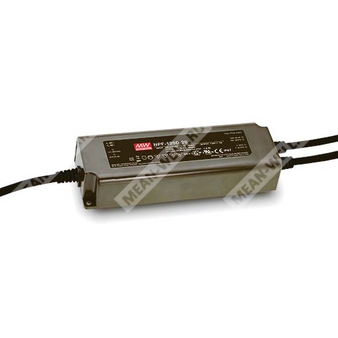

NPF-120D-54 - светодиодный источник питания 120 Вт для питания LED-модулей в режиме постоянного тока с номинальным выходом 54 В.
Назначение
NPF-120D-54 представляет собой AC/DC-драйвер светодиодов серии NPF-120D в пластиковом корпусе класса II, предназначенный для непосредственного питания светодиодных модулей в режиме постоянного тока. Устройство рассчитано на работу от сети переменного или постоянного тока в широком диапазоне входных напряжений, имеет встроенную активную коррекцию коэффициента мощности, степень защиты IP67 и функцию диммирования 3 в 1.
Расшифровка партномера
| Элемент | Значение | Описание |
| NPF | Серия | Серия светодиодных драйверов MEAN WELL |
| 120 | 120 Вт | Номинальная выходная мощность |
| D | 3 в 1 | Встроенная функция диммирования 3 в 1 |
| 54 | 54 В | Номинальное выходное напряжение модели |
| Пустой суффикс | Blank Type | Исполнение IP67 с функцией диммирования 3 в 1, без вспомогательного выхода AUX |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функциональные возможности: диммирование 3 в 1 с выключением по диммированию.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Световые вывески и знаки.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
Описание
Серия NPF-120D представляет собой светодиодные AC/DC-драйверы мощностью 120 Вт с выходом в режиме постоянного тока. Устройства работают от входного напряжения 90...305 В переменного тока и выпускаются в вариантах с различными номинальными выходными напряжениями в диапазоне от 12 В до 54 В.
За счет КПД до 90% и безвентиляторного исполнения серия способна работать при температуре корпуса от минус 40 до плюс 90 °C в условиях естественной конвекции. Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых местах. Модель NPF-120D-54 оснащена функцией диммирования 3 в 1, обеспечивающей гибкость проектирования светодиодных систем освещения.
Выходные параметры
| Параметр | Значение для NPF-120D-54 |
| Номинальный ток | 2,3 А |
| Номинальная мощность | 124,2 Вт |
| Диапазон области постоянного тока | 32,4...54 В |
| Диапазон выходного напряжения | 54...60 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время установления режима | 500 мс при 115 В AC, 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение | 90% |
| Входной ток, типовое значение | 1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток, типовое значение | 60 А при холодном пуске, длительность 520 мкс при измерении на уровне 50% пикового значения, при 230 В AC; согласно NEMA 410 |
| Максимальное количество блоков питания на автоматический выключатель 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Функции диммирования
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Способы управления | 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Частота ШИМ-сигнала | 100 Гц...3 кГц |
| Ток источника диммирования от блока питания | 100 мкА, тип. |
| Минимальный уровень диммирования | около 6% |
| Отключение выхода по диммированию | возможно при входе диммирования около 0 кОм, 0 В DC или ШИМ 10 В со скважностью 0% |
| Ограничение по подключению | не допускается соединение DIM- с Vo- |
| Рекомендация по применению | рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% |
| Режим защиты от перегрузки по току | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 54...60 В |
| Реакция на перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = от -40 до +90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20...95% RH без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность при хранении | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...40 °C |
| Вибростойкость | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция с учетом BS EN/EN60335-1 |
| Эмиссия ЭМС | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм при 500 В DC, 25 °C, 70% RH |
| Класс конструкции | класс II |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2632,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 233,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 191 × 63 × 37,5 мм |
| Масса | 0,97 кг |
| Упаковка | 15 шт.; 15,6 кг; 0,87 куб. фута |
Подключение и конструктивное исполнение
| Параметр | Значение |
| Исполнение корпуса | пластиковый корпус, Case No. PWM-120 |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Входные проводники | AC/L коричневый, AC/N синий |
| Выходные проводники | Vo+ красный, Vo- черный |
| Проводники диммирования | DIM+ фиолетовый, DIM- розовый |
| Рекомендуемое монтажное положение | горизонтальное |
Функциональная модель работы выхода
Источник питания работает в режиме постоянного тока для непосредственного питания светодиодов. В области постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы. При выходе за рабочую область активируется защитный режим hiccup.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- При низких входных напряжениях может потребоваться снижение нагрузки.
- Время установления режима измеряется при первом холодном пуске. Повторные включения и отключения драйвера могут увеличивать это время.
- Для исполнений с вспомогательным выходом вспомогательное напряжение определяется между AUX+ и DIM-.
- КПД исполнения BE измеряется при 100% нагрузке вспомогательного выхода 12 В, 0,2 А.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Серия обеспечивает типичный срок службы более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м требуется температурное снижение на 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Перед применением следует учитывать указания руководства пользователя по применению и особенности монтажа для сохранения влагозащиты IP.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может использоваться только за выключателем и не должен быть постоянно подключен к сети.
- Исполнение BE предназначено для источников света, освобожденных от требований директивы ErP (EU) 2019/2020, например для сигнальных изделий, включая дорожную, железнодорожную, морскую и авиационную сигнализацию, средства регулирования движения и аэродромные огни.
