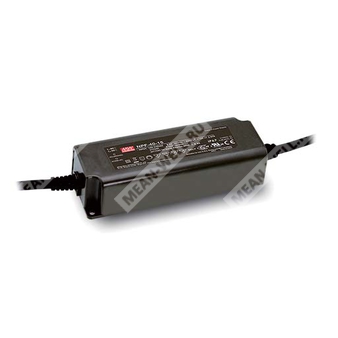

NPF-40-12 - 40-ваттный светодиодный драйвер AC/DC с режимами стабилизации напряжения и тока для питания светодиодных нагрузок 12 В.
Назначение
NPF-40-12 представляет собой источник питания для светодиодных систем серии NPF-40 с универсальным входом переменного или постоянного тока, рассчитанный на номинальное выходное напряжение 12 В и мощность 40,08 Вт. Устройство поддерживает два режима работы: режим стабилизации напряжения и режим стабилизации тока, что позволяет применять его как для питания светодиодных модулей постоянного напряжения, так и для ряда конфигураций светодиодной нагрузки с прямым питанием в области постоянного тока.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| NPF | Серия | Серия светодиодных драйверов с выходом в режимах стабилизации напряжения и стабилизации тока |
| 40 | Номинальная мощность | 40 Вт |
| 12 | Номинальное выходное напряжение | 12 В |
Особенности
- Выход с режимами стабилизации напряжения и стабилизации тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Типовой ресурс эксплуатации более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные встраиваемые светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые указатели и информационные табло.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
Описание
Серия NPF-40 представляет собой 40-ваттные светодиодные драйверы AC/DC, работающие в двух режимах: стабилизации напряжения и стабилизации тока. Модель NPF-40-12 функционирует в диапазоне входного напряжения 90...305 В переменного тока и обеспечивает номинальное выходное напряжение 12 В. За счет КПД до 86% и безвентиляторного исполнения изделие способно работать при температуре корпуса от минус 40 до плюс 85 °C в условиях естественной конвекции. Исполнение IP67 допускает применение в сухих, влажных и мокрых местах установки.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон постоянного тока | 7,2...12 В |
| Номинальный выходной ток | 3,34 А |
| Номинальная выходная мощность | 40,08 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±1,5% |
| Время запуска, время нарастания | 500 мс, 80 мс при 115/230 В AC |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовой КПД | 86% |
| Входной ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток | 50 А, длительность 270 мкс, измерение на уровне 50% пикового значения при 230 В AC |
| Максимальное количество блоков питания на автоматический выключатель 16 А | 9 шт. для характеристики B; 16 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% от номинала |
| Режим при перегрузке по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15...17 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, UL879 для моделей 12 В и 24 В, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved, конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм, 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности; стойкость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность и конструктивное исполнение
| Параметр | Значение |
| MTBF | 3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт., 15,7 кг, 1,0 куб. фут |
| Материал корпуса | Пластиковый корпус |
| Класс конструкции | Класс II |
| Класс источника питания | Class 2 |
Механические данные и подключение
| Параметр | Значение |
| Обозначение корпуса | NPF-60A |
| Допуск на размеры | ±1 мм |
| Длина входных проводов | 300 ± 20 мм |
| Длина выходных проводов | 300 ± 20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | SVT 18AWG × 2C |
| Подключение входа | AC/L коричневый, AC/N синий |
| Подключение выхода | Vo+ красный, Vo- черный |
| Монтажное отверстие | Ø4,5 мм |
| Контрольная точка температуры | tc — максимальная температура корпуса |
| Рекомендуемое монтажное положение | Горизонтальное |
Режимы работы светодиодной нагрузки
Источник питания может работать либо в режиме стабилизации тока, либо в режиме стабилизации напряжения. В режиме стабилизации тока устройство допускает прямое питание светодиодной нагрузки. В режиме стабилизации напряжения обычно используется совместно с дополнительным DC/DC-драйвером. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать раздел, описывающий способы питания светодиодного модуля.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает начальную установку, линейную нестабильность и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение выходной мощности. Необходимо учитывать статические характеристики.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полного монтажа, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всего изделия.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м. Для моделей с вентилятором значение составляет 5 °C на каждые 1000 м.
- Перед применением следует учитывать указания руководства по эксплуатации и меры предосторожности, связанные с влагозащитным исполнением IP.
