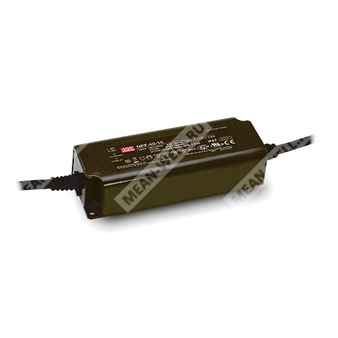

NPF-40-15 - светодиодный AC/DC драйвер 40 Вт с выходом 15 В и комбинированным режимом стабилизации напряжения и тока.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Серия светодиодных источников питания MEAN WELL с режимами постоянного напряжения и постоянного тока |
| 40 | Номинальная выходная мощность 40 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Общее описание
NPF-40-15 представляет собой AC/DC драйвер светодиодов мощностью 40 Вт, работающий в двух режимах: стабилизации напряжения и стабилизации тока. Устройство рассчитано на питание от сети переменного тока в широком диапазоне 90...305 В AC и относится к серии NPF-40, включающей исполнения с номинальным выходным напряжением от 12 до 54 В.
Благодаря КПД до 87% и безвентиляторному исполнению источник питания способен работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Исполнение корпуса соответствует степени защиты IP67, что допускает применение в сухих, влажных и мокрых зонах.
Особенности
- Режимы постоянного напряжения и постоянного тока.
- Пластиковый корпус, конструкция класса II.
- Встроенный активный корректор коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Тип HL для применения в опасных зонах класса I, раздел 2.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное тоннельное освещение.
- Световые указатели и движущиеся знаки.
- Применение в классифицированных опасных зонах класса I, раздел 2 для исполнения типа HL.
Выходные параметры
| Параметр | Значение |
| Модель | NPF-40-15 |
| Номинальное выходное напряжение | 15 В |
| Область постоянного тока | 9...15 В |
| Номинальный выходной ток | 2,67 А |
| Номинальная выходная мощность | 40,08 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время запуска, нарастания | 500 мс, 80 мс при 115 В AC / 230 В AC |
| Время удержания, типовое | 16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой | 87% |
| Входной ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, типовой | 50 А, длительность 270 мкс, измерение на уровне 50% пикового тока, при 230 В AC |
| Максимальное число источников на автоматический выключатель 16 А | 9 шт. для характеристики B; 16 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% от номинала |
| Режим перегрузки | ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,5...21 В |
| Реакция на перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибростойкость | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 тип HL; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13, независимое устройство; BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; IP67 approved; конструкция с учетом BS EN/EN60335-1 |
| Эмиссия ЭМС | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C при нагрузке не менее 60%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность и прочие параметры
| Параметр | Значение |
| MTBF | 3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
Конструктивное исполнение и подключение
| Параметр | Значение |
| Материал корпуса | пластик |
| Класс защиты от поражения электрическим током | класс II |
| Входные проводники | AC/L коричневый, AC/N синий |
| Тип входного кабеля | SJTW 18AWG × 2C |
| Выходные проводники | Vo+ красный, Vo- черный |
| Тип выходного кабеля | SVT 18AWG × 2C |
| Длина входного кабеля | 300 ± 20 мм |
| Длина выходного кабеля | 300 ± 20 мм |
| Монтажные отверстия | диаметр 4,5 мм |
| Рекомендуемое положение монтажа | горизонтальное |
| Контрольная точка температуры корпуса | tc, максимальная температура корпуса |
Режим работы с LED-модулем
Серия способна работать как в режиме постоянного тока для прямого питания светодиодов, так и в режиме постоянного напряжения, обычно через дополнительный DC/DC-преобразователь. Для модели NPF-40-15 область стабилизации тока указана как 9...15 В. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать раздел, описывающий методы управления LED-модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение допустимой выходной мощности; это отражено в характеристике зависимости нагрузки от входного напряжения.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, изготовитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Серия обеспечивает типичную наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для эксплуатации на высоте свыше 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением следует учитывать руководство по эксплуатации и указания по монтажу, связанные с обеспечением влагозащиты IP.
