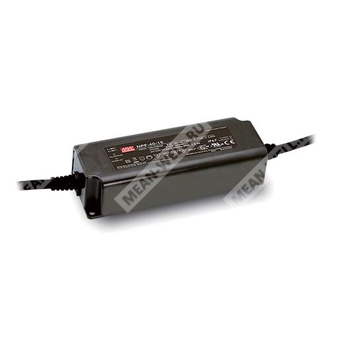

NPF-40-24 - светодиодный драйвер AC/DC мощностью 40 Вт с выходом 24 В, работающий в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Серия светодиодных источников питания Mean Well с режимами постоянного напряжения и постоянного тока |
| 40 | Номинальная выходная мощность 40 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение
NPF-40-24 представляет собой изолированный светодиодный источник питания для сетей переменного или постоянного тока, предназначенный для питания светодиодных модулей и систем освещения. Устройство поддерживает двойной режим работы: стабилизация напряжения и стабилизация тока. Исполнение в пластиковом корпусе класса II и степень защиты IP67 позволяют применять источник питания как внутри помещений, так и на открытом воздухе, в сухих, влажных и мокрых зонах.
Особенности
- Режимы работы: постоянное напряжение плюс постоянный ток.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Типовое время наработки превышает 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые вывески и движущиеся знаки.
- Исполнение типа HL для применения в опасных зонах класса I, подразделения 2.
Описание
Серия NPF-40 является 40-ваттной линейкой AC/DC-драйверов светодиодов с двойным режимом стабилизации напряжения и тока. Модель NPF-40-24 работает от входного напряжения 90...305 В переменного тока либо 127...431 В постоянного тока. Благодаря КПД до 89% и безвентиляторному исполнению устройство способно работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Конструкция с уровнем защиты IP67 обеспечивает эксплуатацию в широком спектре осветительных применений.
Выходные параметры
| Параметр | Значение для NPF-40-24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон напряжения в режиме постоянного тока | 14,4...24 В |
| Номинальный выходной ток | 1,67 А |
| Номинальная выходная мощность | 40,08 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0 % |
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время запуска, время нарастания | 500 мс, 80 мс при 115/230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение для NPF-40-24 |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20 % при нагрузке не менее 60 % для 115/230 В AC; при нагрузке не менее 75 % для 277 В AC |
| КПД типовой | 89 % |
| Входной ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток | 50 А, длительность 270 мкс, измерено на уровне 50 % от пикового значения при 230 В AC, согласно NEMA 410 |
| Максимальное количество источников на автоматическом выключателе 16 А | 9 шт. для характеристики B; 16 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Параметры защиты
| Параметр | Значение для NPF-40-24 |
| Защита от перегрузки по току | 95...108 % |
| Режим защиты от перегрузки | ограничение постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 28...34 В |
| Реакция на перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95 % относительной влажности |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности | UL8750 тип HL, UL879 только для 12 В и 24 В, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved, конструкция с учетом BS EN/EN60335-1 |
| Эмиссия ЭМС | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11; BS EN/EN61547; уровень light industry; помехоустойчивость по импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт., 15,7 кг, 1,0 куб. фут |
Конструктивное исполнение
| Параметр | Значение |
| Тип корпуса | NPF-60A |
| Материал и класс защиты | пластиковый корпус, класс II |
| Длина корпуса | 150 мм |
| Ширина корпуса | 53 мм |
| Высота корпуса | 35 мм |
| Монтажные отверстия | диаметр 4,5 мм |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных проводов | 300 ±20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | SVT 18AWG × 2C |
| Маркировка входа | AC/L коричневый, AC/N синий |
| Маркировка выхода | Vo+ красный, Vo- черный |
| Контрольная точка температуры | tc — максимальная температура корпуса |
| Рекомендуемое положение монтажа | горизонтальное |
Режим работы выходного каскада
Источник питания допускает работу как в режиме постоянного тока для непосредственного питания светодиодной нагрузки, так и в режиме постоянного напряжения, как правило совместно с дополнительным DC/DC-драйвером. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать режимы питания светодиодного модуля и характер перехода между областями стабилизации напряжения и тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочное отклонение, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение допустимой нагрузки.
- Время запуска измеряется при первом холодном пуске. Повторное включение и выключение драйвера может приводить к увеличению времени запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от конкретной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для всей системы.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для установок на высоте более 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и особенности обеспечения водозащиты IP.
