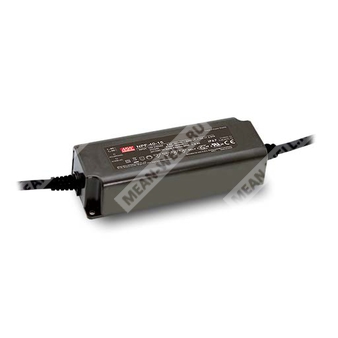

NPF-40-42 - светодиодный источник питания 40 Вт с комбинированным режимом стабилизации напряжения и тока для питания LED-модулей.
Расшифровка партномера
| Обозначение | Значение |
| NPF | Серия источников питания для светодиодных применений |
| 40 | Номинальная мощность 40 Вт |
| 42 | Номинальное выходное напряжение 42 В |
Назначение
NPF-40-42 представляет собой AC/DC драйвер светодиодов мощностью 40 Вт, работающий в двух режимах: стабилизации напряжения и стабилизации тока. Устройство рассчитано на питание от сети переменного или постоянного тока широкого диапазона и предназначено для использования в системах светодиодного освещения, где требуется высокая степень защиты корпуса, коррекция коэффициента мощности и возможность эксплуатации в широком диапазоне температур.
Особенности
- Выход в режимах стабилизации напряжения и стабилизации тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное тоннельное освещение.
- Световые вывески.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
Описание
Серия NPF-40 является линейкой светодиодных источников питания AC/DC мощностью 40 Вт с двойным режимом работы: стабилизации напряжения и стабилизации тока. Модель NPF-40-42 функционирует при входном напряжении 90...305 В переменного тока и относится к вариантам серии с номинальным выходным напряжением 42 В. За счет КПД до 90% и безвентиляторного исполнения изделие способно работать при температуре корпуса от -40 до +85°C в условиях естественной конвекции воздуха. Исполнение IP67 позволяет применять устройство в сухих, влажных и мокрых условиях эксплуатации.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 42 В |
| Диапазон напряжения в режиме стабилизации тока | 25,2...42 В |
| Номинальный выходной ток | 0,96 А |
| Номинальная мощность | 40,32 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, время нарастания | 500 мс, 80 мс при 115/230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, тип. | 90% |
| Входной ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, тип. | 50 А, длительность импульса 270 мкс, измерено на уровне 50% Ipeak при 230 В AC, согласно NEMA 410 |
| Максимальное количество блоков питания на автоматический выключатель 16 А | 9 шт. для характеристики B; 16 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Защиты
| Параметр | Значение |
| Защита по перегрузке по току | 95...108% |
| Режим защиты по перегрузке | Ограничение тока в режиме стабилизации, автоматическое восстановление после устранения причины неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 46...54 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Тепловая защита | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Температура корпуса при работе | -40...+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность при хранении | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67, конструкция по BS EN/EN60335-1 |
| Эмиссия ЭМС | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; импульсная помеха линия-линия 2 кВ; EAC TP TC 020 |
Надежность, конструкция и монтажные данные
| Параметр | Значение |
| MTBF | 3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 150 x 53 x 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
| Степень защиты | IP67 |
| Тип корпуса | Пластиковый, класс II |
Механическое исполнение
| Параметр | Значение |
| Обозначение корпуса | NPF-60A |
| Длина корпуса | 150 мм |
| Ширина корпуса | 53 мм |
| Высота корпуса | 35 мм |
| Монтажные отверстия | диаметр 4,5 мм |
| Длина входного провода | 300 ±20 мм |
| Длина выходного провода | 300 ±20 мм |
| Входной кабель | SJTW 18AWG x 2C |
| Выходной кабель | SVT 18AWG x 2C |
| Подключение входа | AC/L коричневый, AC/N синий |
| Подключение выхода | Vo+ красный, Vo- черный |
| Контрольная точка температуры корпуса | tc |
| Рекомендуемое положение установки | Монтаж на опорную поверхность в горизонтальном положении |
Режим работы выходного каскада
Источник питания может работать как в режиме стабилизации тока, так и в режиме стабилизации напряжения. Для светодиодной нагрузки допускается прямое питание в режиме стабилизации тока либо питание в режиме стабилизации напряжения, как правило, через дополнительный DC/DC преобразователь. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Следует учитывать раздел, описывающий методы управления LED-модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; необходимо учитывать график статической характеристики.
- Время запуска измеряется при первом холодном включении. Повторные включения и отключения драйвера могут приводить к увеличению времени запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от полного монтажа, поэтому изготовитель конечного изделия обязан повторно подтвердить соответствие требованиям ЭМС для всей установки.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- Для высоты эксплуатации свыше 2000 м требуется температурное дерейтирование 3,5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания руководства пользователя по применению и монтажу, включая требования по обеспечению водозащиты IP.
