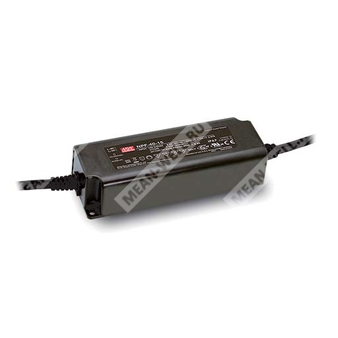

NPF-40-54 - светодиодный AC/DC драйвер 40 Вт с выходом 54 В, работающий в режимах постоянного напряжения и постоянного тока.
Назначение
NPF-40-54 — источник питания для светодиодных систем серии NPF-40 производства MEAN WELL, предназначенный для питания LED-нагрузок от сети переменного или постоянного тока. Модель реализует комбинированный режим постоянного напряжения + постоянного тока, что позволяет использовать ее как для светодиодных модулей с питанием по напряжению, так и в области ограничения тока в пределах, заданных производителем.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Серия светодиодных AC/DC драйверов в пластиковом корпусе, режим постоянного напряжения и постоянного тока |
| 40 | Номинальная выходная мощность 40 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Основные особенности
- Выход в режиме постоянного напряжения и постоянного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для эксплуатации внутри и вне помещений.
- Типовой ресурс более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Световые движущиеся вывески.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
Описание
Серия NPF-40 представляет собой светодиодные драйверы мощностью 40 Вт с питанием от сети AC/DC и двухрежимным выходом: постоянное напряжение и постоянный ток. Устройства работают в диапазоне входного напряжения 90...305 В AC и выпускаются в исполнениях с различным номинальным выходным напряжением от 12 В до 54 В. За счет КПД до 90% и безвентиляторного исполнения обеспечивается работа при температуре корпуса от -40°C до +85°C в условиях естественной конвекции. Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых помещениях и зонах.
Параметры выхода
| Параметр | Значение для NPF-40-54 |
| Номинальное выходное напряжение | 54 В |
| Область постоянного тока | 32,4...54 В |
| Номинальный выходной ток | 0,76 А |
| Номинальная выходная мощность | 41,04 Вт |
| Пульсации и шум | 350 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, время нарастания | 500 мс, 80 мс при 115/230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Параметры входа
| Параметр | Значение для NPF-40-54 |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений | менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД типовой | 90% |
| Входной ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток | 50 А, длительность 270 мкс, измерено на уровне 50% от пикового значения, при 230 В AC |
| Максимальное количество блоков на автомат 16 А | 9 шт. для автоматического выключателя типа B; 16 шт. для типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление без нагрузки | менее 0,15 Вт |
Защита
| Параметр | Значение для NPF-40-54 |
| Защита от перегрузки по току | 95...108% от номинала |
| Режим при перегрузке по току | ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 59...66 В |
| Режим при перенапряжении | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, UL879 только для 12 В и 24 В моделей, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved, конструкция по BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм, 500 В DC, 25°C, 70% RH |
| Эмиссия ЭМС | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность и конструктивное исполнение
| Параметр | Значение |
| MTBF | 3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 150 x 53 x 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
| Материал корпуса | пластиковый корпус |
| Класс конструкции | класс II |
| Рекомендуемый способ монтажа | горизонтальная установка на опорную поверхность |
Механические данные и подключение
| Параметр | Значение |
| Исполнение корпуса | NPF-60A |
| Допуск на размеры | ±1 мм |
| Длина входных проводов | 300±20 мм |
| Длина выходных проводов | 300±20 мм |
| Входной кабель | SJTW 18AWG x 2C |
| Выходной кабель | SVT 18AWG x 2C |
| Подключение входа | AC/L — коричневый, AC/N — синий |
| Подключение выхода | Vo+ — красный, Vo- — черный |
| Монтажные отверстия | диаметр 4,5 мм |
| Контрольная точка температуры | tc — максимальная температура корпуса |
Режим работы с LED-нагрузкой
Серия способна работать как в режиме постоянного тока для непосредственного питания светодиодов, так и в режиме постоянного напряжения, обычно при использовании дополнительного DC/DC-драйвера. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При возникновении вопросов совместимости требуется дополнительная проверка применительно к конкретной нагрузке.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Следует учитывать диаграмму методов управления светодиодным модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться снижение нагрузки; для этого необходимо учитывать статическую характеристику.
- Время запуска измеряется при первом холодном пуске. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от полной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие по ЭМС для всей системы.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- При эксплуатации на высоте более 2000 м допустимая температура окружающей среды должна снижаться на 3,5°C на каждые 1000 м для моделей без вентилятора и на 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и особенности обеспечения влагозащиты IP.
