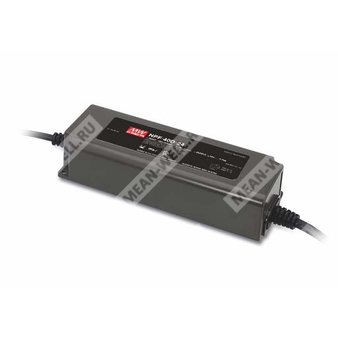

NPF-40D-12
NPF-40D-12 - светодиодный AC/DC драйвер мощностью 40 Вт с режимом постоянного тока, выходом 12 В и встроенным диммированием 3 в 1.
Назначение
NPF-40D-12 — герметичный источник питания для светодиодных систем серии NPF-40D производства MEAN WELL. Устройство предназначено для непосредственного питания светодиодных модулей в режиме постоянного тока с ограничением по выходному напряжению, рассчитано на работу от сети переменного тока в широком диапазоне входных напряжений и поддерживает управление яркостью по трем методам: аналоговым напряжением 0…10 В, ШИМ-сигналом 10 В и внешним сопротивлением.
Расшифровка партномера
| Элемент партномера | Значение |
|---|---|
| NPF | Серия светодиодных драйверов |
| 40 | Номинальная выходная мощность 40 Вт |
| D | Встроенная функция диммирования 3 в 1 |
| 12 | Номинальное выходное напряжение 12 В |
| NPF-40D-12 | Исполнение на 12 В с выходным током 3,34 А |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенный активный корректор коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью dim-to-off.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые вывески и подвижные знаки.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
Описание
Серия NPF-40D представляет собой светодиодные драйверы AC/DC мощностью 40 Вт с выходом в режиме постоянного тока. Серия работает от входного напряжения 90…305 В AC и включает исполнения с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В.
За счет высокого КПД, достигающего 90%, и безвентиляторного исполнения устройства способны работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых зонах.
NPF-40D-12 оснащен функцией диммирования 3 в 1, что обеспечивает гибкость при проектировании систем светодиодного освещения.
Выходные параметры
| Параметр | Значение |
|---|---|
| Модель | NPF-40D-12 |
| Номинальный выходной ток | 3,34 А |
| Номинальная мощность | 40,08 Вт |
| Область стабилизации тока | 7,2…12 В |
| Диапазон выходного напряжения | 7,2…12 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по выходному току | ±5,0% |
| Время запуска | 500 мс при 115 В AC, 230 В AC |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения переменного тока | 90…305 В AC |
| Диапазон входного напряжения постоянного тока | 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности, типовое значение | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Суммарный коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение | 86% |
| Входной ток, типовое значение | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, типовое значение | 50 А при холодном старте, длительность 270 мкс, измерено на уровне 50% от пикового значения, при 230 В AC; соответствует NEMA 410 |
| Максимальное количество блоков питания на автоматический выключатель 16 А | 9 шт. для автоматического выключателя типа B; 16 шт. для автоматического выключателя типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Функции защиты
| Параметр | Значение |
|---|---|
| Защита от перегрузки по току | 95…108% |
| Режим защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 15…17 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура корпуса | -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750 тип HL, UL879 только для 12 В и 24 В, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция со ссылкой на BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность и конструктивное исполнение
| Параметр | Значение |
|---|---|
| MTBF | 3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
| Материал корпуса | Пластиковый корпус |
| Класс защиты от поражения электрическим током | Класс II |
| Степень защиты оболочки | IP67 |
Подключение и диммирование
Устройство поддерживает диммирование 3 в 1. Уровень выходного постоянного тока регулируется одним из трех способов между выводами DIM+ и DIM-:
- аналоговое управляющее напряжение 0…10 В DC;
- ШИМ-сигнал 10 В с частотой 100 Гц…3 кГц;
- внешнее сопротивление.
Типовой ток, предоставляемый источником по цепи диммирования, составляет 100 мкА.
Минимальный уровень диммирования — около 6%; выходной ток не определен в диапазоне 0% < Iout < 6%.
Выходной ток может уменьшаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
Важное требование подключения: вывод DIM- не должен соединяться с Vo-.
Рекомендуется прямое подключение к светодиодам. Применение совместно с дополнительными драйверами не рекомендуется.
Проводники и механические данные
| Параметр | Значение |
|---|---|
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель питания | UL2464 18AWG × 2C, выводы Vo+ и Vo- |
| Кабель диммирования | UL2464 22AWG × 2C, выводы DIM+ и DIM- |
| Цвета входных проводов | AC/L — коричневый, AC/N — синий |
| Цвета выходных проводов | Vo+ — красный, Vo- — черный, DIM+ — фиолетовый, DIM- — розовый |
| Монтажные отверстия | диаметр 4,5 мм |
| Контрольная точка температуры корпуса | tc, максимальная температура корпуса |
Принцип работы выхода
Серия работает в режиме постоянного тока и предназначена для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение определяется конфигурацией конечной системы. При выходе за рабочую область действует защита типа hiccup.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение выходной мощности. Следует учитывать график статической характеристики.
- Длительность времени запуска измеряется при первом холодном включении. Повторные циклы включения и выключения могут приводить к увеличению времени запуска.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому изготовитель конечного оборудования обязан повторно подтвердить соответствие требованиям по ЭМС для всего изделия.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для высот эксплуатации более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания руководства пользователя по монтажу и обеспечению водозащиты IP.
