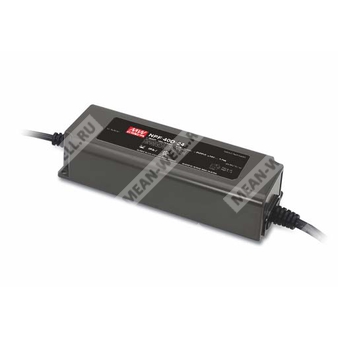

NPF-40D-15 - светодиодный AC/DC драйвер постоянного тока мощностью 40 Вт для питания LED-модулей с функцией диммирования 3 в 1.
Описание
NPF-40D-15 представляет собой источник питания для светодиодных систем серии NPF-40D, выполненный в пластиковом корпусе класса II и предназначенный для работы в режиме постоянного тока. Модель рассчитана на питание от сети переменного тока в широком диапазоне входных напряжений и формирует стабилизированный выходной ток 2,67 А при номинальной выходной мощности 40,08 Вт.
Устройство работает от 90...305 В AC либо 127...431 В DC, оснащено встроенным корректором коэффициента мощности, имеет исполнение IP67 и допускает применение в сухих, влажных и мокрых зонах. Конструкция без вентилятора обеспечивает теплоотвод за счет естественной конвекции. Драйвер поддерживает функцию диммирования 3 в 1 с управлением по 0...10 В, 10 В PWM или с помощью сопротивления.
Серия предназначена для непосредственного питания светодиодов в области стабилизации тока. Для модели NPF-40D-15 характерен диапазон постоянного тока, соответствующий выходному напряжению, необходимому нагрузке, в пределах установленной рабочей области.
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью диммирования до отключения.
- Типовая наработка соответствует длительной эксплуатации при соблюдении температурных условий.
Области применения
- Светодиодные панельные светильники.
- Светодиодные встраиваемые светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Световые указатели и движущиеся знаки.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
Расшифровка партномера
| Фрагмент |
Значение |
| NPF |
Наименование серии светодиодных драйверов |
| 40 |
Номинальная мощность 40 Вт |
| D |
Встроенная функция диммирования 3 в 1 |
| 15 |
Номинальное выходное напряжение 15 В |
Параметры выхода
| Параметр |
Значение |
| Модель |
NPF-40D-15 |
| Номинальный ток |
2,67 А |
| Номинальная мощность |
40,08 Вт |
| Область стабилизации тока |
9...15 В |
| Диапазон выходного напряжения |
15...17 В |
| Пульсации тока |
не более 5,0 % при номинальном токе |
| Допуск по выходному току |
±5,0 % |
| Время установления выходных параметров |
500 мс при 115 В AC и 230 В AC |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 В AC, 127...431 В DC |
| Частота сети |
47...63 Гц |
| Коэффициент мощности, тип. |
не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений |
менее 20 % при нагрузке не менее 60 % для 115 В AC и 230 В AC; при нагрузке не менее 75 % для 277 В AC |
| КПД, тип. |
87 % |
| Входной ток, тип. |
0,6 А при 115 В AC; 0,33 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, тип. |
50 А при холодном пуске, длительность импульса 270 мкс при измерении на уровне 50 % пикового значения, при 230 В AC |
| Максимальное количество источников на автоматическом выключателе 16 А |
9 шт. для выключателя типа B; 16 шт. для выключателя типа C при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребляемая мощность в режиме ожидания |
менее 0,5 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки по току |
95...108 % |
| Режим ограничения тока при перегрузке |
ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
15...17 В |
| Реакция на перенапряжение |
отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
от -40 до +85 °C |
| Максимальная температура корпуса |
+85 °C |
| Рабочая влажность |
20...95 % RH, без конденсации |
| Температура хранения |
от -40 до +80 °C |
| Влажность хранения |
10...95 % RH |
| Температурный коэффициент |
±0,03 % на °C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 тип HL, UL879 только для версий 12 В и 24 В, CSA C22.2 No. 250.13-12, BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция выполнена с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм, 500 В DC, 25 °C, 70 % RH |
| Эмиссия электромагнитных помех |
соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям |
соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность, конструкция и упаковка
| Параметр |
Значение |
| MTBF |
3084,3 тыс. ч минимум по Telcordia SR-332 Bellcore; 288,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
150 x 53 x 35 мм |
| Масса |
0,49 кг |
| Упаковка |
30 шт.; 15,7 кг; 1,0 куб. фут |
| Степень защиты |
IP67 |
| Класс конструкции |
Класс II |
| Класс источника питания |
Класс 2 |
Подключение и диммирование
| Параметр |
Значение |
| Методы диммирования |
0...10 В DC, PWM 10 В, сопротивление |
| Диапазон частоты PWM |
100 Гц...3 кГц |
| Ток источника для цепи диммирования |
100 мкА, тип. |
| Минимальный уровень диммирования |
около 6 % |
| Поведение при 0 В, 0 Ом или PWM 0 % |
выходной ток может снижаться до 0 % |
| Рекомендация по применению |
рекомендуется прямое подключение к светодиодам; не предназначен для использования с дополнительными драйверами |
| Важное указание по подключению |
не соединять DIM- с Vo- |
Схема выводов и проводов
| Цепь |
Обозначение |
Цвет провода |
| Вход переменного тока |
AC/L |
Коричневый |
| Вход переменного тока |
AC/N |
Синий |
| Выход |
Vo+ |
Красный |
| Выход |
Vo- |
Черный |
| Диммирование |
DIM+ |
Фиолетовый |
| Диммирование |
DIM- |
Розовый |
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
Case No. NPF-60A |
| Единицы размеров |
мм |
| Допуск на размеры |
±1 мм |
| Длина корпуса |
150 мм |
| Ширина корпуса |
53 мм |
| Высота корпуса |
35 мм |
| Длина входного кабеля |
300 ±20 мм |
| Длина выходного кабеля |
300 ±20 мм |
| Входной кабель |
SJTW 18AWG x 2C |
| Выходной кабель |
UL2464 18AWG x 2C для Vo+, Vo- |
| Кабель диммирования |
UL2464 22AWG x 2C для DIM+, DIM- |
| Монтажные отверстия |
диаметр 4,5 мм |
| Контрольная точка температуры корпуса |
tc, максимальная температура корпуса |
Функциональные сведения
Драйвер работает в режиме постоянного тока и предназначен для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение определяется конфигурацией конечной системы. Частота генератора PFC составляет 50...120 кГц, частота генератора PWM составляет 60...130 кГц.
Рекомендуемое монтажное положение соответствует установке корпуса на опорную поверхность в горизонтальной ориентации. При пониженных входных напряжениях требуется снижение допустимой нагрузки. Для эксплуатации на высоте более 2000 м снижение предельной температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; соответствующие зависимости приведены в разделе статических характеристик.
- Время установления параметров измеряется при первом холодном запуске. Повторные циклы включения и выключения могут привести к увеличению времени установления.
- Потребляемая мощность в режиме ожидания указана для входного напряжения 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры электромагнитной совместимости зависят от полной установки, поэтому изготовитель конечного изделия должен повторно подтверждать соответствие всей системы.
- Серия обеспечивает типовую ожидаемую наработку свыше 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для эксплуатации на высоте более 2000 м для моделей без вентилятора требуется температурное снижение 3,5 °C на каждые 1000 м высоты.
- Перед применением необходимо учитывать указания по монтажу, а также особенности обеспечения влагозащиты IP.
