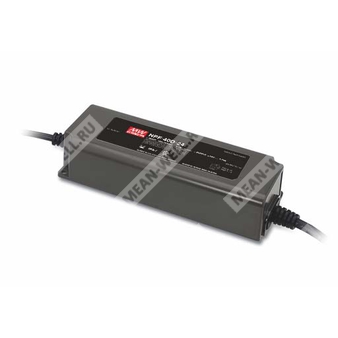

NPF-40D-24 - светодиодный AC/DC драйвер мощностью 40 Вт для питания LED нагрузки в режиме стабилизации тока с диммированием 3 в 1.
Назначение
NPF-40D-24 представляет собой изолированный одноканальный источник питания для светодиодных систем серии NPF-40D. Устройство предназначено для непосредственного питания светодиодов в режиме постоянного тока, работает от универсальной сети переменного тока, имеет встроенную активную коррекцию коэффициента мощности, герметичное исполнение IP67 и поддерживает три способа диммирования с функцией снижения яркости до выключения.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPF |
Наименование серии светодиодных драйверов |
| 40 |
Номинальная мощность 40 Вт |
| D |
Встроенная функция диммирования 3 в 1 |
| 24 |
Номинальное выходное напряжение модели 24 В |
Особенности
- Пластиковый корпус, конструкция класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребление в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью снижения до отключения.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые знаки и вывески.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
Описание
Серия NPF-40D является семейством светодиодных AC/DC драйверов мощностью 40 Вт с выходом в режиме стабилизации тока. Серия работает в диапазоне входного напряжения 90...305 В AC и включает исполнения с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В.
За счет КПД до 90% и безвентиляторного охлаждения устройства серии способны работать при температуре корпуса от -40 до +85°C в условиях естественной конвекции. Исполнение с классом защиты IP67 допускает эксплуатацию в сухих, влажных и мокрых местах. Модель NPF-40D-24 оснащена функцией диммирования 3 в 1, обеспечивающей гибкость при проектировании светодиодных осветительных систем.
Принцип работы и режим питания LED нагрузки
Драйвер работает в режиме постоянного тока и предназначен для непосредственного подключения к светодиодной нагрузке. В области стабилизации тока максимальное выходное напряжение определяется конфигурацией конечной системы. При перегрузке и коротком замыкании реализованы защитные режимы ограничения и восстановления.
Выходные параметры
| Параметр |
Значение для NPF-40D-24 |
| Номинальный ток |
1,67 А |
| Номинальная мощность |
40,08 Вт |
| Область стабилизации тока |
14,4...24 В |
| Диапазон выходного напряжения |
14,4...24 В |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по выходному току |
±5,0% |
| Время установления режима |
500 мс при 115 В AC и 230 В AC |
Входные параметры
| Параметр |
Значение для NPF-40D-24 |
| Диапазон входного напряжения переменного тока |
90...305 В AC |
| Диапазон входного напряжения постоянного тока |
127...431 В DC |
| Частота сети |
47...63 Гц |
| Коэффициент мощности, тип. |
не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений тока |
менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, тип. |
89% |
| Входной ток, тип. |
0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, тип. |
50 А при холодном старте, ширина импульса 270 мкс при измерении на уровне 50% Ipeak, при 230 В AC |
| Максимальное количество блоков питания на автоматический выключатель 16 А |
9 шт. для автомата типа B / 16 шт. для автомата типа C при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания |
менее 0,5 Вт |
Параметры диммирования
| Параметр |
Значение |
| Тип диммирования |
3 в 1: 0...10 В DC, ШИМ 10 В, сопротивление |
| Подключение управляющего сигнала |
между DIM+ и DIM- |
| Ток источника диммирования со стороны драйвера |
100 мкА, тип. |
| Диапазон частоты ШИМ-сигнала |
100 Гц...3 кГц |
| Минимальный уровень диммирования |
около 6% |
| Поведение при минимальном управляющем воздействии |
выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% |
| Ограничение по подключению |
DIM- не соединять с Vo- |
| Рекомендация по применению |
рекомендуется прямое подключение к светодиодам; не предназначен для использования с дополнительными драйверами |
Защиты
| Параметр |
Значение |
| Защита от перегрузки по току |
95...108% |
| Режим защиты от перегрузки |
ограничение постоянного тока с автоматическим восстановлением после устранения аварийного состояния |
| Защита от короткого замыкания |
режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
отключение выходного напряжения, восстановление после повторного включения питания |
| Порог защиты от перенапряжения для модели 24 В |
28...34 В |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Температура корпуса в рабочем режиме |
-40...+85°C |
| Максимальная температура корпуса |
+85°C |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура хранения |
-40...+80°C |
| Влажность хранения |
10...95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50°C |
| Вибрация |
10...500 Гц, 5G, 12 мин/1 цикл, период 72 мин по осям X, Y, Z |
| Снижение допустимой нагрузки по высоте |
3,5°C на каждые 1000 м при высоте более 2000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 тип HL, UL879 только для 12 В и 24 В исполнений, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция соответствует BS EN/EN60335-1 |
| Эмиссия ЭМС |
соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС |
соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности, помехоустойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
150 × 53 × 35 мм |
| Масса |
0,49 кг |
| Упаковка |
30 шт.; 15,7 кг; 1,0 куб. фут |
Подключение и механическое исполнение
| Параметр |
Значение |
| Исполнение корпуса |
пластиковый корпус, класс II |
| Степень защиты |
IP67 |
| Входные провода |
AC/L коричневый, AC/N синий, кабель SJTW 18AWG × 2C |
| Выходные провода |
Vo+ красный, Vo- черный, кабель UL2464 18AWG × 2C |
| Провода диммирования |
DIM+ фиолетовый, DIM- розовый, кабель UL2464 22AWG × 2C |
| Длина входного кабеля |
300 ± 20 мм |
| Длина выходного кабеля |
300 ± 20 мм |
| Диаметр монтажного отверстия |
4,5 мм |
| Контрольная точка температуры корпуса |
tc, максимальная температура корпуса |
| Рекомендуемое монтажное положение |
горизонтальное |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать график статической характеристики.
- Время установления режима измерено при первом холодном запуске. Повторное включение и выключение драйвера может приводить к увеличению этого времени.
- Потребление в режиме ожидания указано для 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие по ЭМС для всей системы.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- Для безвентиляторных моделей при рабочей высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м.
- Перед применением необходимо учитывать указания руководства по эксплуатации и рекомендации по монтажу для сохранения водозащитных свойств IP.
