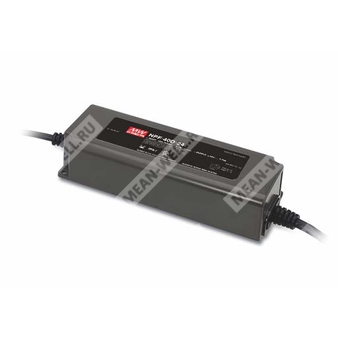

NPF-40D-48 - светодиодный AC/DC драйвер мощностью 40 Вт для питания LED-нагрузки в режиме постоянного тока с диммированием 3 в 1.
Назначение
NPF-40D-48 — источник питания для светодиодных систем серии NPF-40D в пластиковом корпусе, предназначенный для непосредственного питания светодиодов в режиме постоянного тока. Модель рассчитана на работу от универсальной сети переменного тока 90…305 В и формирует выход с номинальным током 0,84 А в области постоянного тока при номинальном выходном напряжении 48 В. Устройство допускает эксплуатацию в сухих, влажных и мокрых зонах, имеет степень защиты IP67 и поддерживает диммирование по трем методам: 0…10 В, ШИМ 10 В и резистивное управление.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NPF | Наименование серии |
| 40 | Номинальная мощность 40 Вт |
| D | Встроенная функция диммирования 3 в 1 |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребление в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью dim-to-off.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые знаки и вывески.
- Исполнение типа HL для применения в опасных зонах Class I, Division 2.
Описание
Серия NPF-40D представляет собой светодиодные AC/DC драйверы мощностью 40 Вт с выходом в режиме постоянного тока. Серия работает от входного напряжения 90…305 В переменного тока и включает исполнения с различными номинальными выходными напряжениями в диапазоне от 12 В до 54 В. Для модели NPF-40D-48 номинальное выходное напряжение составляет 48 В.
Благодаря КПД до 90% и безвентиляторному исполнению устройство способно работать при температуре корпуса от -40°C до +85°C в условиях естественной конвекции. Степень защиты IP67 позволяет использовать изделие в сухих, влажных и мокрых местах эксплуатации. Наличие встроенной функции диммирования 3 в 1 обеспечивает гибкость при проектировании систем светодиодного освещения.
Параметры выхода
| Параметр | Значение |
| Модель | NPF-40D-48 |
| Номинальный ток | 0,84 А |
| Номинальная мощность | 40,32 Вт |
| Область постоянного тока | 28,8…48 В |
| Диапазон выходного напряжения | 46…54 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время запуска | 500 мс при 115 В AC, 230 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности, тип. | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, тип. | 90% |
| Входной ток, тип. | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, тип. | 50 А при холодном старте, длительность 270 мкс, измерение на уровне 50% от пикового значения, при 230 В AC; по NEMA 410 |
| Максимальное количество источников на автомат 16 А | 9 шт. для автомата типа B; 16 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки по току | 95…108% |
| Режим при перегрузке по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Порог защиты от перенапряжения | 54…60 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Температура корпуса -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20…95% относительной влажности, без конденсации |
| Температура и влажность хранения | -40…+80°C, 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10…500 Гц, 5G, 12 мин./1 цикл, период 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция ориентирована на BS EN/EN60335-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм, 500 В DC, 25°C, 70% RH |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 3084,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
| Степень защиты | IP67 |
| Класс конструкции | Класс II |
| Исполнение корпуса | Пластиковый корпус, без вентилятора |
Подключение и диммирование
| Параметр | Значение |
| Тип диммирования | 3 в 1: 0…10 В DC, ШИМ 10 В, сопротивление |
| Диапазон частоты ШИМ-сигнала | 100 Гц…3 кГц |
| Ток от источника для цепи диммирования | 100 мкА, тип. |
| Минимальный уровень диммирования | Около 6% |
| Отключение по диммированию | Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В со скважностью 0% |
| Ограничение подключения | Не соединять DIM- с Vo- |
| Рекомендуемое применение | Рекомендуется непосредственное подключение к светодиодам; не предназначен для использования с дополнительными драйверами |
Проводники и механическое исполнение
| Элемент | Исполнение |
| Вход сети | AC/L — коричневый, AC/N — синий |
| Выход | Vo+ — красный, Vo- — черный |
| Управление диммированием | DIM+ — фиолетовый, DIM- — розовый |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | UL2464 18AWG × 2C для Vo+, Vo- |
| Кабель диммирования | UL2464 22AWG × 2C для DIM+, DIM- |
| Длина входного кабеля | 300 ± 20 мм |
| Длина выходного кабеля | 300 ± 20 мм |
| Монтажные отверстия | Диаметр 4,5 мм |
| Рекомендуемое положение монтажа | Горизонтальное |
Функциональные особенности работы
Источник питания работает в режиме постоянного тока и предназначен для прямого питания светодиодов. В области постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы. При возникновении вопросов совместимости производитель рекомендует проверку применения в составе конкретной нагрузки.
Частота генерации узла коррекции коэффициента мощности составляет 50…120 кГц, частота ШИМ-преобразования — 60…130 кГц.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение выходной мощности; следует учитывать график статической характеристики.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут увеличивать время запуска.
- Потребление в режиме ожидания указано для 230 В AC.
- Источник рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всего изделия.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в контрольной точке tc, около 75°C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м требуется температурное снижение 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м.
- Перед применением необходимо учитывать руководство по монтажу и указания по обеспечению водозащиты IP.
