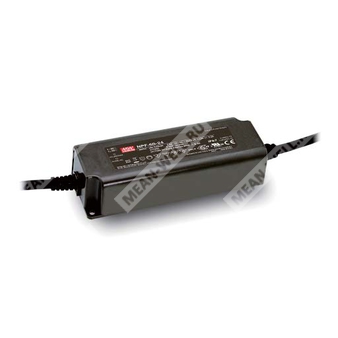

NPF-60-12 - светодиодный AC/DC драйвер 60 Вт с выходом 12 В для питания LED-нагрузок в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| NPF | Наименование серии светодиодных источников питания |
| 60 | Номинальная выходная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
NPF-60-12 представляет собой AC/DC светодиодный драйвер серии NPF-60 мощностью 60 Вт с двойным режимом работы: стабилизация напряжения и стабилизация тока. Устройство рассчитано на питание светодиодных систем от сети переменного тока в широком диапазоне входного напряжения, выполнено в пластиковом корпусе класса II, имеет активную коррекцию коэффициента мощности и степень защиты IP67 для эксплуатации в сухих, влажных и мокрых зонах.
Особенности
- Режимы выхода: постоянное напряжение и постоянный ток
- Пластиковый корпус с конструкцией класса II
- Встроенная активная коррекция коэффициента мощности
- Источник питания класса 2
- Потребляемая мощность без нагрузки менее 0,15 Вт
- Степень защиты IP67 для внутренней и наружной установки
- Тип HL для применения в опасных зонах класса I, раздел 2
- Исполнение SELV
- Естественное охлаждение, без вентилятора
Области применения
- Светодиодные панельные светильники
- Светодиодные встраиваемые светильники
- Светодиодное декоративное освещение
- Светодиодное туннельное освещение
- Динамические световые вывески
- Применения в опасных зонах класса I, раздел 2, при соответствии условиям типа HL
Описание
Серия NPF-60 представляет собой линейку светодиодных драйверов мощностью 60 Вт, работающих от сети переменного или постоянного тока и обеспечивающих два режима выхода: постоянное напряжение и постоянный ток. Серия работает в диапазоне входного напряжения 90...305 В переменного тока и включает исполнения с номинальным выходным напряжением от 12 до 54 В. За счет КПД до 90% и безвентиляторной конструкции устройства способны работать при температуре корпуса от минус 40 до плюс 85 °C в условиях естественной конвекции. Исполнение IP67 обеспечивает применение в сухих, влажных и мокрых местах установки.
Выходные параметры
| Параметр | Значение |
| Модель | NPF-60-12 |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного напряжения | 7,2...12 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время запуска, время нарастания | 500 мс, 80 мс при 115/230 В AC |
| Время удержания | 16 мс при 230 В AC |
| Область постоянного тока | 7,2...12 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC, 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД типовой | 86% |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток, типовой | 50 А при 230 В AC, длительность 270 мкс, измерено на уровне 50% пикового тока, согласно NEMA 410 |
| Максимальное число источников на автомат 16 А | 8 шт. для автомата типа B; 16 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95...108% от номинала |
| Режим защиты по перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 15...17 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
| Высота эксплуатации | При высоте свыше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, UL879 только для 12 В и 24 В, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved, конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помеха линия-линия 2 кВ; EAC TP TC 020 |
| Класс конструкции | Класс II |
| Исполнение | Независимый источник питания, SELV, источник класса 2 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3082,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт., 15,7 кг, 1,0 куб. фут |
Конструктивное исполнение
| Параметр | Значение |
| Номер корпуса | NPF-60A |
| Материал корпуса | Пластиковый |
| Длина корпуса | 150 мм |
| Ширина корпуса | 53 мм |
| Высота корпуса | 35 мм |
| Допуск на размеры | ±1 мм |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | SVT 18AWG × 2C |
| Подключение входа | AC/L коричневый, AC/N синий |
| Подключение выхода | Vo+ красный, Vo- черный |
| Монтажные отверстия | Ø4,5 мм |
| Контрольная точка температуры | tc, максимальная температура корпуса |
| Рекомендуемое монтажное положение | Установка на опорную поверхность в горизонтальной ориентации |
Функциональные сведения
Модель поддерживает два способа питания светодиодных модулей. В режиме постоянного тока возможен прямой привод светодиодов. В режиме постоянного напряжения устройство обычно используется совместно с дополнительным DC/DC драйвером. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C. |
| 2 | Следует учитывать режимы управления светодиодным модулем и область постоянного тока. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | При пониженном входном напряжении может потребоваться снижение нагрузки. Для этого следует учитывать график статической характеристики. |
| 6 | Время запуска измеряется при первом холодном пуске. Повторное включение и выключение драйвера может привести к увеличению времени запуска. |
| 7 | Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного изделия должен повторно подтверждать соответствие требованиям ЭМС для всего оборудования. |
| 8 | Серия обеспечивает типовую ожидаемую наработку свыше 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже. |
| 9 | Для эксплуатации на высоте более 2000 м для моделей без вентилятора требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м. |
| 10 | Перед применением необходимо учитывать указания по монтажу и обеспечению водозащиты IP. |
