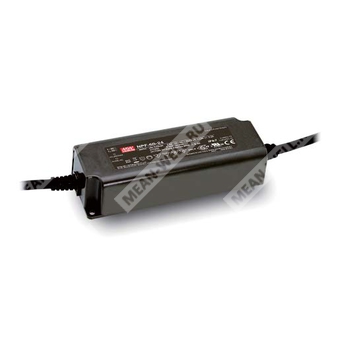

NPF-60-24 - светодиодный AC/DC драйвер 60 Вт с комбинированным режимом стабилизации напряжения и тока, рассчитанный на выход 24 В.
Назначение
NPF-60-24 — источник питания для светодиодных систем серии NPF-60 компании MEAN WELL, предназначенный для работы в режиме постоянного напряжения + постоянного тока. Устройство применяется для питания светодиодных панелей, встраиваемых светильников, декоративного и тоннельного освещения, а также световых знаков. Исполнение с классом защиты IP67 допускает эксплуатацию в сухих, влажных и мокрых зонах.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Серия светодиодных драйверов постоянного напряжения и постоянного тока |
| 60 | Номинальная выходная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Выходной режим постоянного напряжения и постоянного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенный активный корректор коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодное панельное освещение.
- Светодиодные встраиваемые светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Световые знаки.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
Описание
Серия NPF-60 представляет собой светодиодные AC/DC драйверы мощностью 60 Вт с двумя режимами работы: стабилизация напряжения и стабилизация тока. Серия работает от сети 90...305 В AC и включает исполнения с номинальным выходным напряжением от 12 до 54 В. За счет КПД до 90% и безвентиляторного охлаждения устройства способны работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Устройства имеют степень защиты IP67 и пригодны для различных применений внутри и вне помещений.
Выходные параметры
| Параметр | Значение для NPF-60-24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 14,4...24 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Область стабилизации тока | 28...34 В |
| Перегрузка по току | 95...108 % |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20 % при нагрузке не менее 60 % для 115/230 В AC; при нагрузке не менее 75 % для 277 В AC |
| Типовой КПД | 89 % |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А, длительность 270 мкс, измерено на уровне 50 % от пикового тока при 230 В AC; по NEMA 410 |
| Максимальное количество источников на автоматическом выключателе 16 А | 8 шт. для характеристики B; 16 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Параметры запуска и динамические характеристики
| Параметр | Значение |
| Время установления, время нарастания | 500 мс, 80 мс при 115/230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Защитные функции
| Вид защиты | Режим работы |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Диапазон срабатывания защиты от перенапряжения | 28...34 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95 % относительной влажности |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электрическая прочность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3,75 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия помех | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Нормативные соответствия и исполнение
| Параметр | Значение |
| Нормы безопасности | UL8750 тип HL, UL879 только для 12 В и 24 В исполнений, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция с учетом BS EN/EN60335-1 |
| Класс исполнения | Класс II |
| Тип источника | Источник класса 2 |
| Степень защиты оболочки | IP67 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3082,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
Механическое исполнение и подключение
| Параметр | Значение |
| Исполнение корпуса | NPF-60A |
| Материал/тип корпуса | Пластиковый корпус |
| Длина входных проводов | 300 ± 20 мм |
| Длина выходных проводов | 300 ± 20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | SVT 18AWG × 2C |
| Подключение входа | AC/L — коричневый, AC/N — синий |
| Подключение выхода | Vo+ — красный, Vo− — черный |
| Монтажные отверстия | Диаметр 4,5 мм |
| Контрольная точка температуры | tc — максимальная температура корпуса |
Функциональные особенности режима питания светодиодов
Серия может работать как в режиме постоянного тока для непосредственного питания светодиодной нагрузки, так и в режиме постоянного напряжения, как правило, через дополнительный DC/DC преобразователь. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать раздел, описывающий методы питания светодиодного модуля.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой нагрузки. Необходимо учитывать статическую характеристику.
- Время установления измеряется при первом холодном пуске. Повторное включение и выключение драйвера может приводить к увеличению времени установления.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полного исполнения установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всего изделия.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- При эксплуатации на высоте более 2000 м необходимо учитывать температурное снижение нагрузки: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством по эксплуатации и указаниями по монтажу, включая требования к обеспечению влагозащиты IP.
