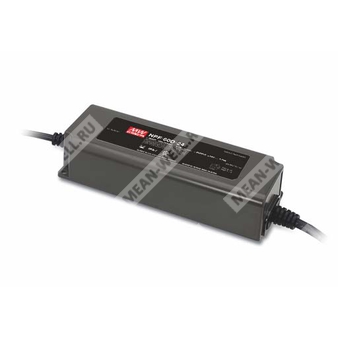

NPF-60D-24 - светодиодный источник питания 60 Вт для питания светодиодных модулей в режиме постоянного тока с диммированием 3 в 1.
Назначение
NPF-60D-24 — одноканальный AC/DC драйвер светодиодов серии NPF-60D в пластиковом корпусе класса II, предназначенный для непосредственного питания светодиодных нагрузок в режиме постоянного тока. Устройство рассчитано на работу от сети переменного тока в широком диапазоне входных напряжений, оснащено активной коррекцией коэффициента мощности, поддерживает диммирование по трём методам и имеет степень защиты IP67 для эксплуатации внутри помещений и на открытом воздухе.
Расшифровка партномера
| Элемент партномера | Значение | Расшифровка |
| NPF | Серия | Серия светодиодных драйверов |
| 60 | Номинальная мощность | 60 Вт |
| D | Исполнение | Встроенная функция диммирования 3 в 1 |
| 24 | Выходное исполнение | Модель с номинальным выходом 24 В, током 2,5 А и диапазоном постоянного тока 14,4…24 В |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для установки внутри помещений и вне помещений.
- Функция диммирования 3 в 1 с возможностью диммирования до отключения.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые вывески.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
Описание
Серия NPF-60D представляет собой AC/DC драйвер светодиодов мощностью 60 Вт с выходом, работающим в режиме постоянного тока. Серия работает от входного напряжения 90…305 В переменного тока и включает исполнения с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В. Благодаря КПД до 90% и безвентиляторному исполнению устройства серии способны работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции.
Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых зонах. Модель NPF-60D-24 оснащена функцией диммирования 3 в 1, что обеспечивает гибкость при проектировании систем светодиодного освещения.
Параметры выхода
| Параметр | Значение для NPF-60D-24 |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Область постоянного тока | 14,4…24 В |
| Диапазон выходного напряжения защиты по перенапряжению | 28…34 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время установления режима | 500 мс при 115 В AC, 230 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…305 В AC |
| Диапазон входного напряжения постоянного тока | 127…431 В DC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности, типовой | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Суммарный коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой | 89% |
| Входной ток, типовой | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток, типовой | 50 А при холодном старте, ширина импульса 270 мкс при измерении на уровне 50% Iпик, при 230 В AC; согласно NEMA 410 |
| Максимальное количество источников на автомат 16 А | 9 шт. для автоматического выключателя типа B; 16 шт. для автоматического выключателя типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95…108% |
| Режим защиты по перегрузке | ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% относительной влажности, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, тип HL; UL879 только для исполнений 12 В и 24 В; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13; BS EN/EN62384 для независимого устройства; EAC TP TC 004; GB19510.1; GB19510.14; IP67; конструкция соответствует BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм при 500 В DC, 25 °C, 70% RH |
| Электромагнитная эмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C при нагрузке не менее 60%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Электромагнитная устойчивость | соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Диммирование
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Методы управления | 0…10 В DC, ШИМ-сигнал 10 В, резистивное управление |
| Диапазон частоты ШИМ | 100 Гц…3 кГц |
| Ток от источника на цепь диммирования | 100 мкА, типовое значение |
| Минимальный уровень диммирования | около 6% |
| Особенность нижнего диапазона | выходной ток не нормируется при 0% < Iout < 6% |
| Отключение по диммированию | выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% |
| Рекомендация по подключению | рекомендуется прямое подключение к светодиодам; не предназначен для применения с дополнительными драйверами |
| Ограничение по подключению | не соединять DIM- с Vo- |
Подключение выводов
| Цепь | Обозначение | Цвет провода |
| Вход сети | AC/L | Коричневый |
| Вход сети | AC/N | Синий |
| Выход | Vo+ | Красный |
| Выход | Vo- | Чёрный |
| Диммирование | DIM+ | Фиолетовый |
| Диммирование | DIM- | Розовый |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
| Исполнение корпуса | Case No. NPF-60A |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных проводов | 300 ±20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | UL2464 18AWG × 2C для Vo+, Vo- |
| Кабель диммирования | UL2464 22AWG × 2C для DIM+, DIM- |
| Монтажные отверстия | диаметр 4,5 мм |
Надёжность
| Параметр | Значение |
| MTBF | 3082,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Типовой срок службы | более 50000 ч при температуре корпуса, в особенности в точке tc, около 75 °C или ниже |
Функциональные особенности работы
Источник питания работает в режиме постоянного тока и предназначен для прямого управления светодиодами. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости требуется оценка конкретной нагрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженных входных напряжениях может потребоваться снижение допустимой нагрузки. Следует руководствоваться графиком статической характеристики.
- Время установления режима измеряется при первом холодном запуске. Повторное включение и выключение драйвера может приводить к увеличению времени запуска.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Серия обеспечивает типичный срок службы более 50000 часов работы при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для эксплуатации на высоте свыше 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя и указаниями по монтажу, относящимися к обеспечению влагозащиты IP.
