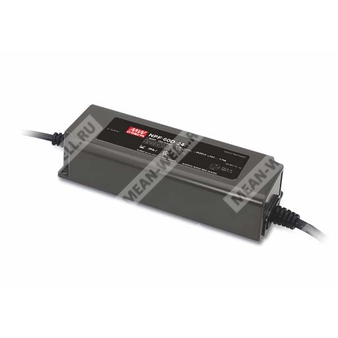

NPF-60D-48 - светодиодный источник питания AC/DC мощностью 60 Вт с режимом постоянного тока, выходом 48 В 1,25 А и встроенной функцией диммирования 3 в 1.
Общие сведения
NPF-60D-48 — представитель серии NPF-60D, предназначенный для питания светодиодных модулей в режиме постоянного тока. Устройство работает от сети переменного тока в широком диапазоне входных напряжений, имеет встроенный активный корректор коэффициента мощности, пластиковый корпус класса II, степень защиты IP67 и допускает эксплуатацию как внутри помещений, так и на открытом воздухе. Исполнение ориентировано на прямое питание светодиодных нагрузок без применения дополнительных драйверов на выходе.
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с выключением по диммированию.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные встраиваемые светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые вывески и динамические указатели.
- Исполнение типа HL для применения в опасных зонах класса I, раздел 2.
Описание
Серия NPF-60D представляет собой светодиодные драйверы AC/DC мощностью 60 Вт с выходом постоянного тока. Серия работает от входного напряжения 90...305 В переменного тока и включает исполнения с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В. За счет эффективности до 90 % и безвентиляторного исполнения устройства серии способны работать при температуре корпуса от минус 40 до плюс 85 °C в условиях естественной конвекции. Вся серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых зонах. Исполнение NPF-60D оснащено функцией диммирования 3 в 1, обеспечивающей гибкость при проектировании систем светодиодного освещения.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NPF |
Наименование серии |
| 60 |
Номинальная мощность 60 Вт |
| D |
Встроенная функция диммирования 3 в 1 |
| 48 |
Номинальное выходное напряжение 48 В |
Параметры выхода
| Параметр |
Значение |
| Модель |
NPF-60D-48 |
| Номинальный ток |
1,25 А |
| Номинальная мощность |
60 Вт |
| Диапазон области постоянного тока |
28,8...48 В |
| Диапазон выходного напряжения защиты от перенапряжения |
54...60 В |
| Пульсации тока |
не более 5,0 % при номинальном токе |
| Точность установки тока |
±5,0 % |
| Время запуска |
500 мс при 115 В AC и 230 В AC |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
90...305 В AC |
| Диапазон входного напряжения постоянного тока |
127...431 В DC |
| Частотный диапазон сети |
47...63 Гц |
| Коэффициент мощности, типовой |
не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
менее 20 % при нагрузке не менее 60 % для 115 В AC и 230 В AC; при нагрузке не менее 75 % для 277 В AC |
| КПД, типовой |
90 % |
| Входной ток, типовой |
0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток, типовой |
50 А при холодном старте, длительность 270 мкс, измерение на уровне 50 % от пикового значения, при 230 В AC |
| Максимальное количество источников на автоматическом выключателе 16 А |
9 шт. для выключателя типа B; 16 шт. для выключателя типа C, при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания |
менее 0,5 Вт |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки по току |
95...108 % |
| Режим при перегрузке по току |
Ограничение постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
от -40 до +85 °C |
| Максимальная температура корпуса |
+85 °C |
| Рабочая влажность |
20...95 % относительной влажности, без конденсации |
| Температура хранения |
от -40 до +80 °C |
| Влажность хранения |
10...95 % относительной влажности |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Нормы безопасности |
UL8750 тип HL, UL879 только для исполнений 12 В и 24 В, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67, конструкция по BS EN/EN60335-1 |
| Электрическая прочность изоляции |
вход-выход 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход 100 МОм, 500 В DC, 25 °C, 70 % RH |
| Эмиссия электромагнитных помех |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям |
Соответствие BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11; BS EN/EN61547; уровень для легкой промышленности; устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
3082,1 тыс. ч минимум по Telcordia SR-332; 287,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
150 x 53 x 35 мм |
| Масса |
0,49 кг |
| Упаковка |
30 шт., 15,7 кг, 1,0 куб. фут |
Подключение и проводники
| Цепь |
Обозначение |
Цвет проводника |
Исполнение |
| Вход AC |
AC/L |
Коричневый |
SJTW 18AWG x 2C |
| Вход AC |
AC/N |
Синий |
SJTW 18AWG x 2C |
| Выход |
Vo+ |
Красный |
UL2464 18AWG x 2C |
| Выход |
Vo- |
Черный |
UL2464 18AWG x 2C |
| Диммирование |
DIM+ |
Фиолетовый |
UL2464 22AWG x 2C |
| Диммирование |
DIM- |
Розовый |
UL2464 22AWG x 2C |
| Длина входного кабеля |
— |
— |
300 ±20 мм |
| Длина выходного кабеля |
— |
— |
300 ±20 мм |
Диммирование
Источник питания поддерживает функцию диммирования 3 в 1. Уровень выходного постоянного тока регулируется между выводами DIM+ и DIM- одним из трех способов:
- управляющим напряжением 0...10 В DC;
- ШИМ-сигналом 10 В с частотой 100 Гц...3 кГц;
- резистивным способом.
Ток, предоставляемый драйвером в цепь диммирования, составляет 100 мкА тип.
Минимальный уровень диммирования составляет около 6 %. В диапазоне 0 % < Iout < 6 % выходной ток не нормируется. Выходной ток может снижаться до 0 % при входе диммирования около 0 кОм, 0 В DC или при ШИМ-сигнале 10 В с коэффициентом заполнения 0 %.
Важно: вывод DIM- не должен подключаться к Vo-.
Рекомендуется прямое подключение к светодиодам. Использование с дополнительными драйверами не предусмотрено.
Принцип работы выходного каскада
Серия работает в режиме постоянного тока для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При выходе за рабочую область задействуется защита типа hiccup.
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
NPF-60A |
| Размеры корпуса |
150 x 53 x 35 мм |
| Монтажные отверстия |
диаметр 4,5 мм |
| Допуск на размеры |
±1 мм |
| Контрольная точка температуры |
tc, максимальная температура корпуса |
| Рекомендуемое положение монтажа |
установка на плоскую поверхность в положении, указанном производителем |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует руководствоваться графиком статической характеристики.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- Потребление мощности в режиме ожидания указано для 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, в особенности в точке tc, порядка 75 °C или ниже.
- Для эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных исполнений и 5 °C на каждые 1000 м для исполнений с вентиляторами.
- Перед применением необходимо учитывать указания по монтажу и особенности обеспечения влагозащиты IP.
