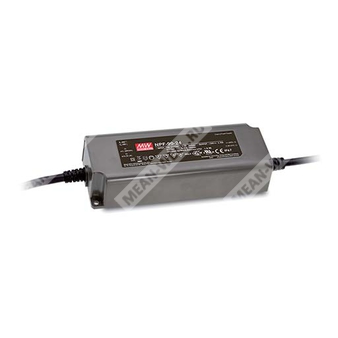

NPF-90-12 - светодиодный AC/DC драйвер 90 Вт для питания LED-нагрузки в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Серия светодиодных источников питания с комбинированным режимом постоянного напряжения и постоянного тока |
| 90 | Номинальная выходная мощность 90 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
NPF-90-12 представляет собой источник питания для светодиодных систем мощностью 90 Вт с универсальным входом переменного тока и двухрежимной выходной характеристикой. Устройство может работать как источник постоянного напряжения 12 В, а также в области стабилизации тока, что позволяет использовать его в различных LED-приложениях.
Особенности
- Выходной режим постоянного напряжения и постоянного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Малая потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Работа при естественной конвекции без вентилятора.
- Диапазон рабочих температур корпуса от минус 40 до плюс 85 °C.
- Подходит для эксплуатации в сухих, влажных и мокрых зонах.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые указатели и вывески.
Описание
Серия NPF-90 является линейкой AC/DC драйверов светодиодов мощностью 90 Вт с комбинированным режимом стабилизации напряжения и тока. Модель NPF-90-12 работает от входного напряжения 90...305 В переменного тока и формирует номинальный выход 12 В. За счет высокой эффективности до 89% и безвентиляторного исполнения устройство способно работать при температуре корпуса до +85 °C в условиях естественного охлаждения. Исполнение с защитой IP67 позволяет применять изделие в тяжелых условиях эксплуатации, включая наружный монтаж.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Область стабилизации тока | 7,2...12 В |
| Номинальный выходной ток | 7,5 А |
| Номинальная выходная мощность | 90 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время запуска, типовое | 500 мс при 115 В AC / 230 В AC |
| Время нарастания, типовое | 80 мс при 115 В AC / 230 В AC |
| Время удержания, типовое | 16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC |
| Коэффициент нелинейных искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовая эффективность | 89% |
| Ток потребления | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой | 60 А при 230 В AC, длительность импульса 550 мкс, измерение на уровне 50% пикового тока |
| Максимальное число источников на автомат 16 А | 3 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% от номинала, ограничение постоянного тока, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15...17 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты оболочки | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого устройства, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм, 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень для легкой промышленности, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| Наработка на отказ MTBF | 2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,82 куб. фута |
Конструктивное исполнение и подключение
| Параметр | Значение |
| Исполнение корпуса | Пластиковый корпус, класс II |
| Размер корпуса | 171 мм по длине, 63 мм по ширине, 37,5 мм по высоте |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Длина входных проводов | 300 ± 20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Обозначение входных проводов | AC/L коричневый, AC/N синий |
| Длина выходных проводов | 300 ± 20 мм |
| Выходной кабель | SJTW 16AWG × 2C |
| Обозначение выходных проводов | Vo+ красный, Vo- черный |
| Контрольная точка температуры корпуса | tc — максимальная температура корпуса |
| Рекомендуемое монтажное положение | Монтаж на опорную поверхность в рекомендованной ориентации, указанной производителем |
Режим работы с LED-модулем
Серия NPF-90 может работать либо в режиме постоянного тока для непосредственного питания светодиодной нагрузки, либо в режиме постоянного напряжения, как правило через дополнительный DC/DC-преобразователь. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Для понимания режимов работы следует учитывать диаграмму способов питания LED-модуля и область постоянного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой нагрузки; это определяется статической характеристикой.
- Время запуска измеряется при первом холодном включении. Повторные циклы включения и выключения драйвера могут увеличивать время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной конструкции, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей установки.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
- Перед применением следует учитывать указания по монтажу и особенности обеспечения влагозащиты IP.
