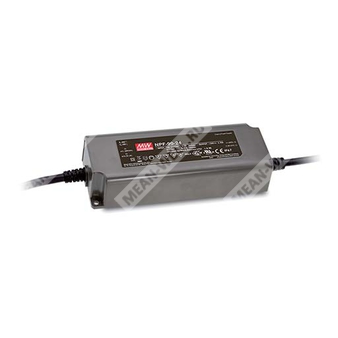

NPF-90-15 - светодиодный AC/DC драйвер мощностью 90 Вт с комбинированным режимом стабилизации напряжения и тока, рассчитанный на выход 15 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPF |
Наименование серии светодиодных источников питания с режимами постоянного напряжения и постоянного тока |
| 90 |
Номинальная выходная мощность 90 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение и общее описание
NPF-90-15 представляет собой источник питания для светодиодных систем класса AC/DC, выполненный в пластиковом корпусе с изоляцией класса II. Устройство поддерживает два режима работы: стабилизацию напряжения и стабилизацию тока, что позволяет использовать его как с нагрузками постоянного напряжения, так и в области постоянного тока при прямом питании светодиодных модулей.
Модель работает в широком диапазоне входного напряжения 90...305 В переменного тока и 127...431 В постоянного тока, имеет встроенный активный корректор коэффициента мощности, низкое потребление без нагрузки и степень защиты IP67, что допускает применение в сухих, влажных и мокрых зонах.
Особенности
- Комбинированный режим выхода: постоянное напряжение и постоянный ток
- Пластиковый корпус, конструкция класса II
- Встроенная активная коррекция коэффициента мощности
- Источник питания класса 2 для моделей серии, кроме исполнений 12 В и 15 В
- Потребление без нагрузки менее 0,15 Вт
- Степень защиты IP67 для внутренней и наружной установки
- Типовой ресурс более 50000 часов
Области применения
- Светодиодные панельные светильники
- Светодиодные встраиваемые светильники
- Светодиодное декоративное освещение
- Светодиодное тоннельное освещение
- Световые табло и движущиеся знаки
Выходные параметры
| Параметр |
Значение для NPF-90-15 |
| Номинальное выходное напряжение |
15 В |
| Область работы в режиме постоянного тока |
9...15 В |
| Номинальный выходной ток |
6 А |
| Номинальная выходная мощность |
90 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±4,0% |
| Линейная нестабильность |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления и нарастания |
500 мс, 80 мс при 115/230 В AC |
| Время удержания |
16 мс при 230 В AC, 16 мс при 115 В AC |
Входные параметры
| Параметр |
Значение для NPF-90-15 |
| Диапазон входного напряжения |
90...305 В AC, 127...431 В DC |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности |
не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений |
менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой |
89,5% |
| Входной ток |
0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой |
60 А при холодном старте, длительность 550 мкс, измерено на уровне 50% от пикового значения, при 230 В AC, согласно NEMA 410 |
| Максимальное количество блоков питания на автомат 16 А |
3 шт. для автоматического выключателя типа B; 6 шт. для автоматического выключателя типа C при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление без нагрузки |
менее 0,15 Вт |
Защитные функции
| Параметр |
Значение для NPF-90-15 |
| Защита по току |
95...108% от номинала, ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
17,5...21 В |
| Реакция на перенапряжение |
Отключение выходного напряжения с защёлкой, восстановление повторным включением питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление повторным включением питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для NPF-90-15 |
| Рабочая температура корпуса |
-40...+85°C |
| Максимальная температура корпуса |
+85°C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+80°C |
| Влажность хранения |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50°C |
| Вибростойкость |
10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты |
IP67 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для NPF-90-15 |
| Стандарты безопасности |
UL8750, CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого оборудования, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67 approved; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции |
вход-выход 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход 100 МОм, 500 В DC, 25°C, 70% RH |
| Эмиссия ЭМС |
соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к воздействиям ЭМС |
соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень для легкой промышленности, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение для NPF-90-15 |
| MTBF |
2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
171 × 63 × 37,5 мм |
| Масса |
0,77 кг |
| Упаковка |
18 шт., 14,9 кг, 0,82 куб. фута |
Механическое исполнение и подключение
| Параметр |
Значение |
| Исполнение корпуса |
PWM-90P |
| Длина входных проводов |
300 ±20 мм |
| Входной кабель |
SJTW 18AWG × 2C |
| Маркировка входа |
AC/L коричневый, AC/N синий |
| Длина выходных проводов |
300 ±20 мм |
| Выходной кабель |
SJTW 16AWG × 2C |
| Маркировка выхода |
Vo+ красный, Vo- черный |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение |
Установка на опорную поверхность в положении, показанном производителем |
| Контрольная точка температуры |
tc — максимальная температура корпуса |
Режимы работы светодиодного модуля
Серия допускает работу как в режиме постоянного тока, то есть прямого питания светодиодов, так и в режиме постоянного напряжения, как правило, через дополнительный DC/DC-преобразователь для питания светодиодной нагрузки.
В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости требуется проверка параметров нагрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Следует учитывать раздел, описывающий способы питания светодиодного модуля.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной параллельной цепью 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную нестабильность и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение выходной мощности; это отражено в характеристике зависимости нагрузки от входного напряжения.
- Время запуска измерено при первом холодном старте. Повторное включение и выключение драйвера может увеличивать время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от конечного монтажа, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей установки.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м; для моделей с вентилятором — на 5°C на каждые 1000 м.
- Перед применением необходимо учитывать указания руководства пользователя по применению и особенности обеспечения водозащиты IP.
