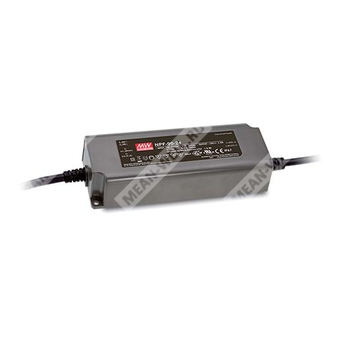

NPF-90-20 - светодиодный источник питания AC/DC мощностью 90 Вт с выходом 20 В, поддерживающий режимы постоянного напряжения и постоянного тока.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPF |
Наименование серии светодиодных драйверов |
| 90 |
Номинальная выходная мощность 90 Вт |
| 20 |
Номинальное выходное напряжение 20 В |
Назначение
NPF-90-20 относится к серии светодиодных драйверов MEAN WELL NPF-90 и предназначен для питания светодиодных нагрузок в двух режимах работы: как источник постоянного напряжения и как источник постоянного тока. Устройство рассчитано на эксплуатацию от широкого диапазона входного переменного напряжения, имеет встроенную активную коррекцию коэффициента мощности, пластиковый корпус класса II и степень защиты IP67 для применения в сухих, влажных и мокрых зонах.
Особенности
- Режимы работы: постоянное напряжение плюс постоянный ток.
- Пластиковый корпус, конструкция класса II.
- Встроенная активная коррекция коэффициента мощности.
- Класс 2 по выходу питания для моделей серии, кроме исполнений 12 В и 15 В; для NPF-90-20 данное свойство применимо.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Работа при естественной конвекции, без вентилятора.
- Диапазон температур корпуса при работе до +85 °C.
- Типовой ресурс более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные встраиваемые светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые табло и движущиеся знаки.
Описание
NPF-90-20 представляет собой светодиодный драйвер AC/DC мощностью 90 Вт с двухрежимным выходом постоянного напряжения и постоянного тока. Серия NPF-90 работает от входного напряжения 90...305 В AC и выпускается в вариантах с номинальным выходным напряжением от 12 до 54 В. Для модели NPF-90-20 номинальное выходное напряжение составляет 20 В. За счет КПД до 90,5% и безвентиляторного исполнения устройство может работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Исполнение с уровнем защиты IP67 допускает использование в широком спектре применений в сухих, влажных и мокрых местах установки.
Параметры выхода
| Параметр |
Значение для NPF-90-20 |
| Номинальное выходное напряжение |
20 В |
| Область работы в режиме постоянного тока |
12...20 В |
| Номинальный выходной ток |
4,5 А |
| Номинальная выходная мощность |
90 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±4,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Параметры входа
| Параметр |
Значение для NPF-90-20 |
| Диапазон входного напряжения |
90...305 В AC; 127...431 В DC |
| Частота входной сети |
47...63 Гц |
| Коэффициент мощности |
не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений |
менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение |
90,5% |
| Входной ток |
0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовое значение |
60 А при 230 В AC, длительность 550 мкс, измерено на уровне 50% пикового тока, согласно NEMA 410 |
| Максимальное число блоков питания на автомат 16 А |
3 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление без нагрузки |
менее 0,15 Вт |
Временные параметры
| Параметр |
Значение |
| Время включения, нарастания |
500 мс, 80 мс при 115 В AC / 230 В AC |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC |
Защиты
| Вид защиты |
Параметры |
| Перегрузка по току |
95...108% от номинала, ограничение постоянным током, автоматическое восстановление после устранения причины |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
23...27 В, отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
-40...+85 °C |
| Максимальная температура корпуса |
Tcase = +85 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+80 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты |
IP67 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Электрическая прочность изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого оборудования, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67; конструкция с учетом BS EN/EN60335-1 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
171 × 63 × 37,5 мм |
| Масса |
0,77 кг |
| Упаковка |
18 шт.; 14,9 кг; 0,82 куб. фута |
Механическое исполнение и подключение
| Параметр |
Значение |
| Материал и класс корпуса |
Пластиковый корпус, класс II |
| Длина входных проводов |
300 ± 20 мм |
| Входной кабель |
SJTW 18AWG × 2C |
| Обозначение входных проводов |
AC/L коричневый, AC/N синий |
| Длина выходных проводов |
300 ± 20 мм |
| Выходной кабель |
SJTW 16AWG × 2C |
| Обозначение выходных проводов |
Vo+ красный, Vo- черный |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое положение монтажа |
Установка на опорную поверхность в рекомендованной ориентации согласно чертежу |
Режимы работы выходного каскада
Серия может работать либо в режиме постоянного тока для прямого питания светодиодного модуля, либо в режиме постоянного напряжения, как правило через дополнительный DC/DC-преобразователь для питания светодиодов.
Для NPF-90-20 область постоянного тока составляет 12...20 В. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать режимы питания светодиодного модуля при выборе способа применения устройства.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную точность установки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может требоваться снижение допустимой выходной мощности. Это отражено в графике статической характеристики.
- Время включения измеряется при первом холодном пуске. Повторное включение и отключение драйвера может приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Параметры электромагнитной совместимости зависят от конкретного монтажа, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всего изделия в сборе.
- Серия соответствует типовой ожидаемой наработке более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м требуется температурный дерейтинг 3,5 °C на каждые 1000 м. Для моделей с вентилятором применяется 5 °C на каждые 1000 м.
- Перед применением следует учитывать указания по монтажу и обеспечению водозащиты IP.
