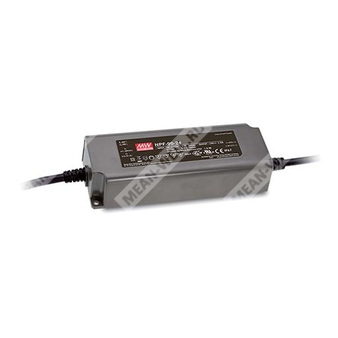

NPF-90-24 - светодиодный AC/DC драйвер питания 90 Вт с выходом 24 В, работающий в режимах стабилизации напряжения и стабилизации тока.
Описание
NPF-90-24 представляет собой источник питания для светодиодных систем серии NPF-90 с номинальной выходной мощностью 90 Вт. Устройство поддерживает два режима работы: режим стабилизации напряжения и режим стабилизации тока, что позволяет применять его как для светодиодных модулей постоянного напряжения, так и для систем, работающих в области ограничения тока.
Питание драйвера осуществляется от сети переменного тока в широком диапазоне 90...305 В AC, также допускается питание постоянным напряжением 127...431 В DC. Серия рассчитана на эксплуатацию в условиях естественной конвекции без вентилятора, имеет степень защиты IP67 и пригодна для применения в сухих, влажных и мокрых зонах.
Конструктивно устройство выполнено в пластиковом корпусе с исполнением Class II, оснащено активной коррекцией коэффициента мощности и характеризуется малым потреблением на холостом ходу. Модель предназначена для применений в системах светодиодного освещения различного назначения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NPF | Наименование серии светодиодных драйверов |
| 90 | Номинальная выходная мощность 90 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Выход в режимах стабилизации напряжения и стабилизации тока
- Пластиковый корпус, конструкция класса II
- Встроенная активная коррекция коэффициента мощности
- Класс 2 по выходу питания для моделей серии, за исключением вариантов 12 В и 15 В
- Потребление без нагрузки менее 0,15 Вт
- Степень защиты IP67 для внутренней и наружной установки
- Типовой ресурс более 50000 часов
Области применения
- Светодиодные панельные светильники
- Светодиодные встраиваемые светильники
- Светодиодное декоративное освещение
- Светодиодное тоннельное освещение
- Световые вывески и движущиеся знаки
Выходные параметры
| Параметр | Значение |
| Модель | NPF-90-24 |
| Номинальное выходное напряжение | 24 В |
| Область стабилизации тока | 14,4...24 В |
| Номинальный выходной ток | 3,75 А |
| Номинальная выходная мощность | 90 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время запуска, типовое | 500 мс |
| Время нарастания, типовое | 80 мс |
| Условия измерения времени запуска и нарастания | 115 В AC / 230 В AC |
| Время удержания, типовое | 16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC |
| Коэффициент нелинейных искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой | 91% |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой | 60 А при 230 В AC, длительность 550 мкс, измерение на уровне 50% от пикового тока |
| Максимальное количество источников на автоматическом выключателе 16 А | 3 шт. для характеристики B; 6 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление без нагрузки | менее 0,15 Вт |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% от номинала, режим ограничения постоянного тока, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения на выходе | 28...34 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -40...+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67 approved; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70% RH, вход-выход |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2,-3,-4,-5,-6,-8,-11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,82 куб. фута |
| Обозначение корпуса | PWM-90P |
| Допуск на размеры | ±1 мм |
Подключение и конструктивное исполнение
| Параметр | Значение |
| Входные проводники | SJTW 18AWG × 2C |
| Длина входного кабеля | 300 ± 20 мм |
| Обозначение входа | AC/L коричневый, AC/N синий |
| Выходные проводники | SJTW 16AWG × 2C |
| Длина выходного кабеля | 300 ± 20 мм |
| Обозначение выхода | Vo+ красный, Vo- черный |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение | Горизонтальное, на опорной поверхности |
Функциональные особенности режима питания светодиодов
Серия способна работать как в режиме стабилизации тока для непосредственного питания светодиодного модуля, так и в режиме стабилизации напряжения, как правило, при использовании дополнительного DC/DC-драйвера для питания светодиодов.
В области стабилизации тока максимальное выходное напряжение драйвера зависит от конфигурации конечной системы. При наличии вопросов по совместимости требуется проверка режима работы нагрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать режимы питания светодиодного модуля и область стабилизации тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может требоваться снижение выходной мощности. Это отражено в статической характеристике.
- Время запуска измеряется при первом холодном включении. Повторные циклы включения и выключения драйвера могут приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, порядка 75 °C или ниже.
- При эксплуатации на высоте более 2000 м для моделей без вентилятора следует учитывать температурное снижение допустимой нагрузки 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Для указаний по применению и соблюдению требований по водозащите необходимо руководствоваться руководством пользователя перед вводом в эксплуатацию.
