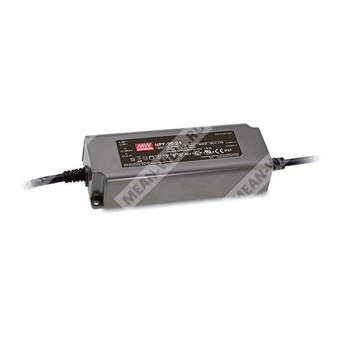

NPF-90-30 - светодиодный AC/DC драйвер 90 Вт с комбинированным режимом постоянного напряжения и постоянного тока.
Расшифровка партномера
| Элемент | Значение |
| NPF | Наименование серии светодиодных источников питания |
| 90 | Номинальная выходная мощность 90 Вт |
| 30 | Номинальное выходное напряжение 30 В |
Назначение
NPF-90-30 представляет собой светодиодный источник питания серии NPF-90, рассчитанный на питание LED-нагрузок в двух режимах работы: как источник постоянного напряжения и как источник постоянного тока. Устройство предназначено для эксплуатации в системах освещения и других светодиодных приложениях, где требуется стабильное питание при широком диапазоне входного сетевого напряжения и повышенной стойкости к условиям окружающей среды.
Особенности
- Выход в режиме постоянного напряжения и постоянного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение с классом защиты IP67 для внутренней и наружной установки.
- Потребляемая мощность без нагрузки менее 0,15 Вт.
- Работа при естественном воздушном охлаждении.
- Пригодность для эксплуатации в сухих, влажных и мокрых зонах.
- Высокий КПД.
- Соответствие ряду международных требований по безопасности и ЭМС.
Применение
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые вывески и движущиеся знаки.
Описание
Серия NPF-90 представляет собой линейку светодиодных AC/DC-драйверов мощностью 90 Вт с двойным режимом выхода: постоянное напряжение и постоянный ток. Модель NPF-90-30 работает от сети 90...305 В AC или 127...431 В DC и формирует номинальное выходное напряжение 30 В. За счет высокого КПД, достигающего 89,5% для данной модели, и безвентиляторного исполнения устройство может работать при температуре корпуса до +85°C в условиях естественной конвекции. Исполнение корпуса с уровнем защиты IP67 позволяет использовать источник питания в широком спектре задач как внутри помещений, так и вне помещений.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 30 В |
| Диапазон работы в режиме постоянного тока | 18...30 В |
| Номинальный выходной ток | 3 А |
| Номинальная выходная мощность | 90 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, время нарастания | 500 мс, 80 мс при 115 В AC / 230 В AC |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC, 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение | 89,5% |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовое значение | 60 А при холодном старте, длительность 550 мкс, измерение на уровне 50% пикового значения при 230 В AC |
| Максимальное количество блоков питания на автомат 16 А | 3 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки | менее 0,15 Вт |
Защиты
| Вид защиты | Характеристика |
| Защита от перегрузки по току | 95...108% от номинала, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Срабатывание в диапазоне 34...40 В, отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Температура корпуса в рабочем режиме | -40...+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты оболочки | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого устройства, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для легкой промышленности, помехоустойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 171 x 63 x 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт., 14,9 кг, 0,82 куб. фута |
Конструкция и подключение
| Параметр | Значение |
| Тип корпуса | Пластиковый |
| Класс защиты от поражения электрическим током | Класс II |
| Обозначение корпуса | PWM-90P |
| Входные проводники | SJTW 18AWG x 2C |
| Выходные проводники | SJTW 16AWG x 2C |
| Длина входного кабеля | 300 ±20 мм |
| Длина выходного кабеля | 300 ±20 мм |
| Подключение входа | AC/L коричневый, AC/N синий |
| Подключение выхода | Vo+ красный, Vo- черный |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение | Монтаж на опорную поверхность в показанной производителем ориентации |
| Контрольная точка температуры | tc, максимальная температура корпуса |
Режимы работы светодиодного модуля
Серия NPF-90 может использоваться как в режиме постоянного тока для непосредственного питания светодиодов, так и в режиме постоянного напряжения, обычно с дополнительным DC/DC-драйвером. Для модели NPF-90-30 область стабилизации тока соответствует выходному напряжению 18...30 В. В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Следует учитывать схему управления светодиодным модулем и режимы его питания.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может требоваться снижение выходной мощности. Это отражено в статической характеристике.
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Электромагнитная совместимость зависит от полной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды из расчета 3,5°C на каждые 1000 м.
- Перед применением необходимо учитывать указания по монтажу и сохранению влагозащиты.
