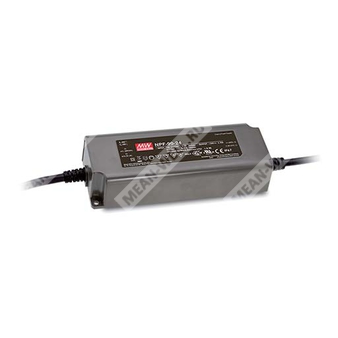

NPF-90-36 - светодиодный AC/DC драйвер 90 Вт с выходом 36 В и комбинированным режимом постоянного напряжения и постоянного тока.
Назначение
NPF-90-36 — источник питания для светодиодных систем серии NPF-90, предназначенный для питания LED-нагрузок в режимах стабилизации напряжения и стабилизации тока. Изделие рассчитано на работу от сети переменного или постоянного тока, выполнено в пластиковом корпусе класса II, имеет активную коррекцию коэффициента мощности и степень защиты IP67 для эксплуатации в сухих, влажных и мокрых зонах.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Серия светодиодных драйверов с режимами постоянного напряжения и постоянного тока |
| 90 | Номинальная выходная мощность 90 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Особенности
- Выход в режимах постоянного напряжения и постоянного тока
- Пластиковый корпус с конструкцией класса II
- Встроенная активная функция коррекции коэффициента мощности
- Класс 2 по выходу питания
- Потребление без нагрузки менее 0,15 Вт
- Степень защиты IP67 для внутренней и наружной установки
- Типовой срок службы более 50000 часов
Области применения
- Светодиодные панельные светильники
- Светодиодные даунлайты
- Светодиодное декоративное освещение
- Светодиодное тоннельное освещение
- Световые знаки и вывески
Описание
Серия NPF-90 представляет собой светодиодные AC/DC драйверы мощностью 90 Вт с двумя режимами работы: постоянное напряжение и постоянный ток. Серия работает в диапазоне входного напряжения 90...305 В AC и выпускается в версиях с номинальным выходным напряжением от 12 до 54 В. Благодаря КПД до 91% и безвентиляторному исполнению устройства серии способны работать при температуре корпуса от минус 40 до плюс 85°C в условиях естественной конвекции воздуха. Серия имеет степень защиты IP67 и пригодна для применения в сухих, влажных и мокрых условиях эксплуатации.
Выходные параметры
| Параметр | Значение для NPF-90-36 |
| Номинальное выходное напряжение | 36 В |
| Диапазон режима постоянного тока | 21,6...36 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная выходная мощность | 90 Вт |
| Пульсации и шум, максимум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 500 мс, 80 мс |
| Время удержания, типовое | 16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение для NPF-90-36 |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой | 90,5% |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой | 60 А при холодном старте, длительность 550 мкс, измерено на уровне 50% Iпик при 230 В AC |
| Максимальное количество источников на автоматический выключатель 16 А | 3 шт. для выключателя типа B; 6 шт. для выключателя типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление без нагрузки | менее 0,15 Вт |
Защиты
| Параметр | Значение для NPF-90-36 |
| Защита от перегрузки по току | 95...108% |
| Режим при перегрузке по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41...46 В |
| Режим при перенапряжении | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +80°C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого устройства, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67; конструкция с учетом BS EN/EN60335-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС-воздействиям | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень легкой промышленности, стойкость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм, 500 В DC, 25°C, 70% RH |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 2749,4 тыс. ч минимум по Telcordia SR-332; 292,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 171 x 63 x 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,82 куб. фута |
| Исполнение корпуса | Пластиковый корпус, класс II |
| Степень защиты | IP67 |
Подключение и конструктивное исполнение
| Параметр | Значение |
| Тип корпуса | PWM-90P |
| Входные проводники | SJTW 18AWG x 2C |
| Выходные проводники | SJTW 16AWG x 2C |
| Длина входного кабеля | 300 ± 20 мм |
| Длина выходного кабеля | 300 ± 20 мм |
| Обозначение входа | AC/L — коричневый, AC/N — синий |
| Обозначение выхода | Vo+ — красный, Vo- — черный |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение | Горизонтальное размещение на опорной поверхности |
| Контрольная точка температуры | tc — максимальная температура корпуса |
Функциональные особенности режима питания светодиодов
Источник питания серии поддерживает два способа работы с LED-модулями:
- Режим постоянного напряжения — используется как источник стабилизированного напряжения.
- Режим постоянного тока — используется для прямого питания светодиодной нагрузки в области стабилизации тока.
Для модели NPF-90-36 область стабилизации тока соответствует диапазону выходного напряжения 21,6...36 В при номинальном токе 2,5 А. Максимальное выходное напряжение в режиме постоянного тока зависит от конфигурации конечной системы.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Следует учитывать раздел о способах питания LED-модулей.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение выходной мощности; это отражено в статической характеристике.
- Время запуска измеряется при первом холодном пуске. Повторное включение и выключение драйвера может привести к увеличению времени запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полного монтажа, поэтому производитель конечного оборудования должен повторно подтвердить соответствие по ЭМС для всей системы.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м требуется температурное снижение 3,5°C на каждые 1000 м.
- Перед применением следует учитывать руководство пользователя и указания по монтажу, включая требования к обеспечению влагозащиты IP.
