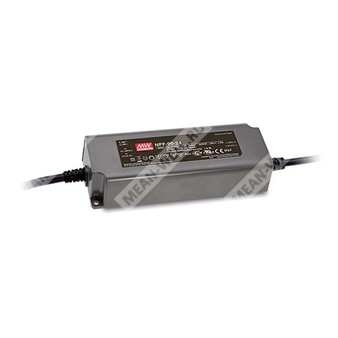

NPF-90-42 - светодиодный AC/DC драйвер мощностью 90 Вт для питания LED-нагрузки в режимах постоянного напряжения 42 В и постоянного тока.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPF |
Серия светодиодных источников питания с режимами постоянного напряжения и постоянного тока |
| 90 |
Номинальная выходная мощность 90 Вт |
| 42 |
Номинальное выходное напряжение 42 В |
Назначение и общее описание
NPF-90-42 представляет собой светодиодный источник питания AC/DC серии NPF-90 с двухрежимной характеристикой выхода: постоянное напряжение и постоянный ток. Устройство рассчитано на работу от универсальной сети переменного тока в широком диапазоне входных напряжений и предназначено для питания светодиодных систем, где требуется либо стабилизированное напряжение 42 В, либо работа в области ограничения тока.
Источник питания выполнен в пластиковом корпусе с конструкцией класса II, оснащен встроенным активным корректором коэффициента мощности и рассчитан на эксплуатацию при естественной конвекции без вентилятора. Исполнение с классом защиты IP67 допускает применение в сухих, влажных и мокрых зонах.
Особенности
- Выход с режимами постоянного напряжения и постоянного тока
- Пластиковый корпус, конструкция класса II
- Встроенная активная коррекция коэффициента мощности
- Источник питания класса 2
- Потребляемая мощность без нагрузки менее 0,15 Вт
- Степень защиты IP67 для внутренней и наружной установки
- Типовой срок службы более 50000 часов
Области применения
- Светодиодные панельные светильники
- Светодиодные downlight-светильники
- Светодиодное декоративное освещение
- Светодиодное туннельное освещение
- Световые вывески и динамические световые знаки
Выходные параметры
| Параметр |
Значение для NPF-90-42 |
| Номинальное выходное напряжение |
42 В |
| Область постоянного тока |
25,2 ... 42 В |
| Номинальный выходной ток |
2,15 А |
| Номинальная выходная мощность |
90,3 Вт |
| Пульсации и шум, максимум |
250 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время включения, типовое |
500 мс |
| Время нарастания, типовое |
80 мс |
| Условия измерения времени включения и нарастания |
115 В AC / 230 В AC |
| Время удержания, типовое |
16 мс при 230 В AC, 16 мс при 115 В AC |
Входные параметры
| Параметр |
Значение для NPF-90-42 |
| Диапазон входного напряжения переменного тока |
90 ... 305 В AC |
| Диапазон входного напряжения постоянного тока |
127 ... 431 В DC |
| Частотный диапазон |
47 ... 63 Гц |
| Коэффициент мощности |
не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой |
90,5% |
| Входной ток |
0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой |
60 А при холодном старте, длительность 550 мкс, измерение на уровне 50% от пикового значения, при 230 В AC |
| Максимальное количество источников на автоматический выключатель 16 А |
3 шт. для характеристик типа B; 6 шт. для характеристик типа C, при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки |
менее 0,15 Вт |
Параметры защиты
| Параметр |
Значение для NPF-90-42 |
| Защита от перегрузки по току |
95 ... 108% от номинала, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
46 ... 54 В |
| Реакция на перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для NPF-90-42 |
| Рабочая температура корпуса |
-40 ... +85°C |
| Максимальная температура корпуса |
Tcase = +85°C |
| Рабочая влажность |
20 ... 95% RH, без конденсации |
| Температура хранения |
-40 ... +80°C |
| Влажность хранения |
10 ... 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ... 50°C |
| Вибрация |
10 ... 500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для NPF-90-42 |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимых устройств, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, ресурс, конструкция и упаковка
| Параметр |
Значение для NPF-90-42 |
| MTBF |
2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
171 x 63 x 37,5 мм |
| Масса |
0,77 кг |
| Упаковка |
18 шт.; 14,9 кг; 0,82 куб. фута |
| Исполнение корпуса |
Пластиковый корпус, класс II |
| Степень защиты |
IP67 |
Механические данные и подключение
| Параметр |
Значение |
| Обозначение корпуса |
PWM-90P |
| Допуск на размеры |
±1 мм |
| Длина входных проводов |
300 ± 20 мм |
| Входной кабель |
SJTW 18AWG x 2C |
| Подключение входа |
AC/L — коричневый, AC/N — синий |
| Длина выходных проводов |
300 ± 20 мм |
| Выходной кабель |
SJTW 16AWG x 2C |
| Подключение выхода |
Vo+ — красный, Vo- — черный |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение |
Установка на опорную поверхность в положении, показанном изготовителем |
| Контрольная точка температуры |
tc — максимальная температура корпуса |
Режим работы выхода
Серия NPF-90 может работать как в режиме постоянного тока для непосредственного питания светодиодного модуля, так и в режиме постоянного напряжения, обычно с последующим DC/DC-преобразователем. Для модели NPF-90-42 область постоянного тока находится в диапазоне 25,2 ... 42 В. При выходном напряжении выше нижней границы этой области драйвер ограничивает ток на уровне, близком к номинальному. Конкретное максимально достижимое выходное напряжение в режиме постоянного тока зависит от конфигурации конечной системы.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- По режимам управления светодиодным модулем следует учитывать характеристику работы в областях постоянного напряжения и постоянного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную нестабильность и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение выходной мощности; необходимо учитывать статическую характеристику.
- Время включения измеряется при первом холодном старте. Повторные циклы включения и выключения могут привести к увеличению времени запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Электромагнитная совместимость зависит от полной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие по ЭМС для всего устройства.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, особенно в контрольной точке tc, около 75°C или ниже.
- Для высоты эксплуатации свыше 2000 м для безвентиляторных моделей требуется температурное снижение 3,5°C на каждые 1000 м.
- Перед применением необходимо учитывать указания по монтажу и сохранению степени защиты IP.
