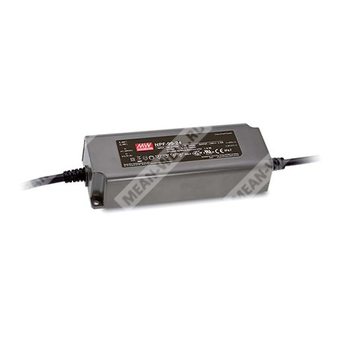

NPF-90-48 - светодиодный AC/DC драйвер 90 Вт с выходом 48 В для питания LED-нагрузок в режимах постоянного напряжения и постоянного тока.
Описание
NPF-90-48 представляет собой источник питания для светодиодных систем серии NPF-90, выполненный по схеме AC/DC-преобразователя с совмещёнными режимами постоянного напряжения и постоянного тока. Устройство рассчитано на питание от широкого диапазона входного переменного напряжения 90...305 В AC и формирует номинальное выходное напряжение 48 В DC.
Модель предназначена для применения в системах светодиодного освещения, где требуется стабильное питание при высокой энергоэффективности, наличии активной коррекции коэффициента мощности и защите от внешних воздействий. Конструкция выполнена в пластиковом корпусе класса II, без вентилятора, с естественным охлаждением. Исполнение с уровнем защиты IP67 допускает эксплуатацию в сухих, влажных и мокрых зонах.
Для модели NPF-90-48 предусмотрена работа как в области стабилизации напряжения, так и в области стабилизации тока. Это позволяет использовать драйвер либо для непосредственного питания совместимых LED-модулей в режиме постоянного тока, либо как источник постоянного напряжения для систем с дополнительным DC/DC-каскадом.
Особенности
- Выходной режим постоянного напряжения и постоянного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение по Class 2 power unit для серии, кроме моделей 12 В и 15 В.
- Потребление без нагрузки менее 0,15 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Типовой ресурс эксплуатации более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное тоннельное освещение.
- Световые табло и вывески.
Расшифровка партномера
| Элемент |
Значение |
Расшифровка |
| NPF |
Серия |
Серия светодиодных драйверов постоянного напряжения и постоянного тока |
| 90 |
Номинальная мощность |
90 Вт |
| 48 |
Номинальное выходное напряжение |
48 В |
Выходные параметры
| Параметр |
Значение |
| Модель |
NPF-90-48 |
| Номинальное выходное напряжение |
48 В DC |
| Область постоянного тока |
28,8...48 В |
| Номинальный выходной ток |
1,88 А |
| Номинальная выходная мощность |
90,24 Вт |
| Пульсации и шум |
250 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0 % |
| Линейная нестабильность |
±0,5 % |
| Нестабильность по нагрузке |
±0,5 % |
| Время запуска, время нарастания |
500 мс, 80 мс |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 В AC; 127...431 В DC |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности |
не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений |
менее 20 % при нагрузке не менее 60 % для 115 В AC и 230 В AC; при нагрузке не менее 75 % для 277 В AC |
| КПД типовой |
90,5 % |
| Входной ток |
0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток |
60 А, длительность 550 мкс, измерено на уровне 50 % Ipeak при 230 В AC; согласно NEMA 410 |
| Максимальное количество блоков на автоматический выключатель 16 А |
3 шт. для автоматического выключателя типа B; 6 шт. для типа C при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление без нагрузки |
менее 0,15 Вт |
Защиты
| Параметр |
Значение |
| Перегрузка по току |
95...108 % |
| Режим защиты по перегрузке |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
54...60 В |
| Реакция на перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
от -40 до +85 °C |
| Максимальная температура корпуса |
Tcase = +85 °C |
| Рабочая влажность |
20...95 % RH, без конденсации |
| Температура хранения |
от -40 до +80 °C |
| Влажность хранения |
10...95 % RH |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты |
IP67 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Электрическая прочность изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм, 500 В DC, 25 °C, 70 % RH |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого устройства, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67 approved; конструкция соответствует BS EN/EN60335-1 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС-воздействиям |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для лёгкой промышленности, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
171 x 63 x 37,5 мм |
| Масса |
0,77 кг |
| Упаковка |
18 шт.; 14,9 кг; 0,82 куб. фута |
Механическое исполнение
| Параметр |
Значение |
| Исполнение корпуса |
CASE NO.: PWM-90P |
| Материал корпуса |
Пластиковый корпус |
| Длина входных проводов |
300 ±20 мм |
| Входные провода |
SJTW 18AWG x 2C |
| Обозначение входа |
AC/L - коричневый, AC/N - синий |
| Длина выходных проводов |
300 ±20 мм |
| Выходные провода |
SJTW 16AWG x 2C |
| Обозначение выхода |
Vo+ - красный, Vo- - чёрный |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение |
Монтаж на опорную поверхность в рекомендованной ориентации корпуса |
| Контрольная точка температуры |
tc - максимальная температура корпуса |
Функциональные особенности режима питания светодиодов
Серия допускает два способа применения:
- Режим постоянного тока — непосредственное питание LED-модуля.
- Режим постоянного напряжения — питание через дополнительный DC/DC-драйвер или совместимую нагрузку.
В области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При возникновении вопросов совместимости требуется проверка параметров LED-нагрузки относительно рабочей области драйвера.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Следует учитывать режимы питания светодиодного модуля и рабочую область постоянного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную нестабильность и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение выходной мощности. Это отражено в характеристике зависимости нагрузки от входного напряжения.
- Время запуска измеряется при первом холодном пуске. Повторное включение и выключение драйвера может приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, применяемый в составе конечного оборудования. Параметры ЭМС зависят от полной конструкции изделия, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всей установки.
- Серия обеспечивает типичную ожидаемую наработку более 50000 часов при температуре корпуса, в частности в точке tc, около 75 °C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м требуется температурное снижение 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Перед применением следует учитывать указания руководства пользователя по применению и по обеспечению водозащитных свойств IP.
