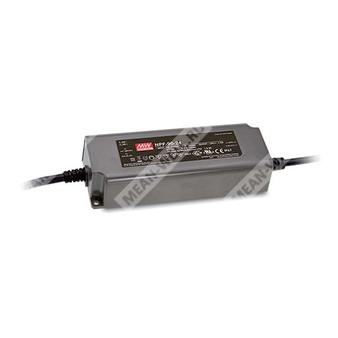

NPF-90-54 - светодиодный AC/DC драйвер 90 Вт с комбинированным режимом стабилизации напряжения и тока, предназначенный для питания LED-нагрузок с номинальным выходом 54 В.
Назначение
NPF-90-54 — источник питания для светодиодных систем серии NPF-90 в пластиковом корпусе класса II, рассчитанный на работу от сети переменного или постоянного тока и обеспечивающий выход 54 В при номинальной мощности около 90 Вт. Устройство поддерживает два режима работы: стабилизация напряжения и стабилизация тока, имеет встроенную активную коррекцию коэффициента мощности, защитные функции и степень защиты IP67 для эксплуатации внутри и вне помещений.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPF |
Серия светодиодных драйверов AC/DC с режимами постоянного напряжения и постоянного тока |
| 90 |
Номинальная выходная мощность 90 Вт |
| 54 |
Номинальное выходное напряжение 54 В |
Перевод разделов документа
Особенности
- Выход с режимами постоянного напряжения и постоянного тока
- Пластиковый корпус с конструкцией класса II
- Встроенная активная функция коррекции коэффициента мощности
- Отсутствие потребления без нагрузки менее 0,15 Вт
- Степень защиты IP67 для внутренней и наружной установки
- Типовой срок службы более 50000 часов
Применение
- Светодиодные панельные светильники
- Светодиодные встраиваемые светильники
- Светодиодное декоративное освещение
- Светодиодное туннельное освещение
- Световые вывески
Описание
Серия NPF-90 представляет собой светодиодные драйверы AC/DC мощностью 90 Вт с двумя режимами работы: стабилизация напряжения и стабилизация тока. Серия работает в диапазоне входного напряжения 90...305 В AC и включает исполнения с различными номинальными выходными напряжениями от 12 В до 54 В. Благодаря высокой эффективности до 91% и безвентиляторному исполнению устройства серии способны работать при температуре корпуса от -40°C до +85°C в условиях естественной конвекции. Серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых местах.
Основные электрические параметры NPF-90-54
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
54 В |
| Диапазон работы в режиме постоянного тока |
32,4...54 В |
| Номинальный выходной ток |
1,67 А |
| Номинальная выходная мощность |
90,18 Вт |
| Пульсации и шум |
350 мВ пик-пик, максимум |
| Допуск по выходному напряжению |
±4,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска, время нарастания |
500 мс, 80 мс |
| Время удержания |
16 мс при 230 В AC, 16 мс при 115 В AC, типовое |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 В AC, 127...431 В DC |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности |
не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений |
менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой |
90,5% |
| Входной ток |
0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой |
60 А при холодном пуске, длительность 550 мкс, измерено на уровне 50% от пикового значения, при 230 В AC |
| Максимальное количество блоков питания на автоматическом выключателе 16 А |
3 шт. для автомата типа B; 6 шт. для автомата типа C, при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление без нагрузки |
менее 0,15 Вт |
Защиты
| Параметр |
Значение |
| Защита от перегрузки по току |
95...108% от номинала |
| Режим при перегрузке по току |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
59...66 В |
| Реакция на перенапряжение |
Отключение выходного напряжения с фиксацией, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
Температура корпуса от -40°C до +85°C |
| Максимальная температура корпуса |
+85°C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+80°C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50°C |
| Вибрация |
10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты |
IP67 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 для независимого устройства, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции |
Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм, 500 В DC, 25°C, 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2749,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
171 x 63 x 37,5 мм |
| Масса |
0,77 кг |
| Упаковка |
18 шт.; 14,9 кг; 0,82 куб. фута |
Конструктивное исполнение и подключение
| Параметр |
Значение |
| Корпус |
Пластиковый, класс II |
| Обозначение корпуса |
PWM-90P |
| Входной кабель |
SJTW 18AWG x 2C, длина 300 ±20 мм |
| Выходной кабель |
SJTW 16AWG x 2C, длина 300 ±20 мм |
| Подключение входа |
AC/L — коричневый, AC/N — синий |
| Подключение выхода |
Vo+ — красный, Vo- — черный |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое положение монтажа |
На опорной поверхности в положении, указанном производителем |
Режим работы с LED-модулем
Драйвер может работать либо в режиме постоянного тока как источник прямого питания светодиодов, либо в режиме постоянного напряжения, как правило, совместно с дополнительным DC/DC-преобразователем для питания LED-модулей. В области постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы.
Функциональная структура
Внутренняя структура включает входной EMI-фильтр и выпрямители, корректор коэффициента мощности, силовой преобразователь, выпрямители и выходной фильтр, а также схемы контроля и защиты: от перегрева, перегрузки и перенапряжения. Частота PFC-преобразователя: 50...120 кГц. Частота ШИМ-преобразователя: 60...130 кГц.
Температурные и нагрузочные характеристики
Для серии предусмотрено снижение допустимой нагрузки при пониженных входных напряжениях. Также приводятся зависимости допустимой выходной нагрузки от температуры окружающей среды и температуры корпуса. Типовая оценка срока службы более 50000 часов относится к режиму, при котором температура корпуса, особенно в точке tc или TMP по DLC, составляет около 75°C или ниже.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- По способу питания светодиодных модулей следует руководствоваться разделом о методах работы с LED-модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности. Следует учитывать статическую характеристику.
- Время запуска измеряется при первом холодном пуске. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Серия соответствует типовому ожидаемому сроку службы более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м требуется температурное снижение 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м.
- Перед применением необходимо учитывать указания по монтажу и рекомендации по обеспечению влагозащиты IP.
