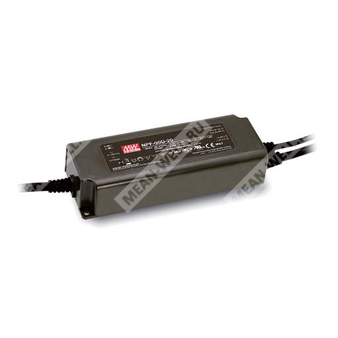

NPF-90D-12 - светодиодный AC/DC-драйвер мощностью 90 Вт для питания LED-модулей стабилизированным током с функцией 3 в 1 диммирования.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Наименование серии источников питания для светодиодных приложений |
| 90 | Номинальная мощность серии 90 Вт |
| D | Исполнение со встроенной функцией диммирования 3 в 1 |
| 12 | Номинальный выходной диапазон, соответствующий модели на 12 В класса постоянного тока |
Основные особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенный активный корректор коэффициента мощности.
- Источник питания класса 2 для серии, за исключением моделей NPF-90D-12 и NPF-90D-15.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для эксплуатации внутри и вне помещений.
- Функция диммирования 3 в 1 с возможностью диммирования до выключения.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные встраиваемые светильники типа downlight.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые табло и движущиеся вывески.
Описание
NPF-90D-12 представляет собой AC/DC-драйвер светодиодов мощностью 90 Вт с выходом в режиме стабилизации тока. Устройство работает от сети 90...305 В переменного тока и относится к серии моделей с различными номинальными выходными уровнями в диапазоне от 12 до 54 В. За счет КПД до 90% и безвентиляторного исполнения серия способна функционировать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции.
Изделие имеет степень защиты IP67 и пригодно для эксплуатации в сухих, влажных и мокрых зонах. Модель NPF-90D-12 оснащена встроенной функцией диммирования 3 в 1, что обеспечивает гибкость при проектировании систем светодиодного освещения.
Параметры выхода
| Параметр | Значение для NPF-90D-12 |
| Номинальный ток | 7,5 А |
| Номинальная мощность | 90 Вт |
| Область стабилизации тока | 7,2...12 В |
| Диапазон выходного напряжения | 7,2...12 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время установления режима | 500 мс при 115 В AC и 230 В AC |
Параметры входа
| Параметр | Значение для NPF-90D-12 |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности, типовой | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой | 88% |
| Ток потребления, типовой | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой | 60 А при холодном старте, длительность 550 мкс, измерение на 50% пикового значения, при 230 В AC |
| Максимальное количество источников на автоматическом выключателе 16 А | 3 шт. для характеристики B; 6 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение для NPF-90D-12 |
| Защита от перегрузки по току | 95...108% от номинала, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15...17 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление повторным включением питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление повторным включением питания |
Условия эксплуатации
| Параметр | Значение для NPF-90D-12 |
| Рабочая температура | Температура корпуса от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% относительной влажности без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/1 цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение для NPF-90D-12 |
| Нормы безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое устройство, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция со ссылкой на BS EN/EN60335-1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, импульсная помехоустойчивость между линиями 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение для NPF-90D-12 |
| MTBF | 2749,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,82 куб. фута |
Подключение и диммирование
| Параметр | Значение |
| Тип диммирования | 3 в 1: 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Диапазон частоты ШИМ-диммирования | 100 Гц...3 кГц |
| Ток источника цепи диммирования | 100 мкА, типовое значение |
| Минимальный уровень диммирования | Около 6%; выходной ток не определен в диапазоне 0% < Iout < 6% |
| Отключение по диммированию | Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% |
| Особенность подключения | Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
| Ограничение по подключению | Не соединять DIM- с Vo- |
| Цвета проводов входа | AC/L - коричневый; AC/N - синий |
| Цвета проводов выхода | Vo+ - красный; Vo- - черный |
| Цвета проводов диммирования | DIM+ - фиолетовый; DIM- - розовый |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | PWM-90P |
| Материал корпуса | Пластиковый |
| Степень защиты оболочки | IP67 |
| Длина корпуса | 171 мм |
| Ширина корпуса | 63 мм |
| Высота корпуса | 37,5 мм |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных проводов | 300 ±20 мм |
| Тип входного кабеля | SJTW 18AWG × 2C |
| Тип выходного кабеля | SJTW 16AWG × 2C |
| Тип проводов диммирования | UL2464 18AWG × 2C |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Допуск на размеры | ±1 мм |
| Рекомендуемое монтажное положение | Горизонтальное, на опорной поверхности |
| Контрольная точка температуры | Точка tc на корпусе, максимальная температура корпуса |
Функциональные сведения
Серия работает в режиме постоянного тока для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение драйвера определяется конфигурацией конечной системы. При несоответствии нагрузки рабочей области возможен переход в защитный режим.
Частота генератора корректора коэффициента мощности составляет 50...120 кГц. Частота ШИМ-преобразователя составляет 60...130 кГц.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение нагрузки. Необходимо учитывать график статической характеристики.
- Время установления режима измеряется при первом холодном пуске. Повторные включения и выключения драйвера могут приводить к увеличению времени установления режима.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от конечного монтажа, поэтому изготовитель конечного устройства должен повторно подтвердить соответствие требованиям по ЭМС для всей установки.
- Серия соответствует типовому сроку службы более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать руководство пользователя и указания по монтажу, связанные с обеспечением влагозащиты IP.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
