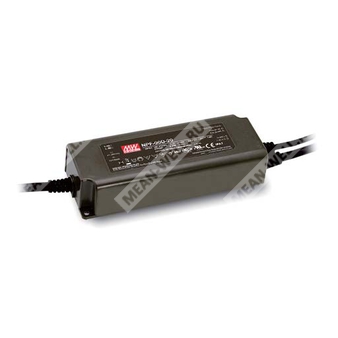

NPF-90D-15 - светодиодный AC/DC драйвер мощностью 90 Вт для питания LED-нагрузки в режиме стабилизации тока с номинальным выходом 15 В и током 6 А.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Наименование серии светодиодных источников питания MEAN WELL |
| 90 | Номинальная выходная мощность 90 Вт |
| D | Исполнение со встроенной функцией диммирования 3 в 1 |
| 15 | Номинальное выходное напряжение 15 В |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2, за исключением исполнений 12 В и 15 В.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с отключением по минимальному уровню.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые табло и вывески.
Описание
NPF-90D-15 входит в серию NPF-90D и представляет собой AC/DC драйвер светодиодов мощностью 90 Вт с выходом в режиме стабилизации тока. Устройство работает от сети переменного тока в диапазоне 90...305 В AC и рассчитано на модели с различными номинальными напряжениями в серии от 12 до 54 В.
За счет КПД до 90% и безвентиляторного исполнения обеспечивается работа при температуре корпуса от -40 до +85°C в условиях естественной конвекции. Исполнение с уровнем защиты IP67 допускает эксплуатацию в сухих, влажных и мокрых местах. Драйвер оснащен функцией диммирования 3 в 1, что повышает гибкость проектирования светодиодных осветительных систем.
Выходные параметры
| Параметр | Значение для NPF-90D-15 |
| Номинальный ток | 6 А |
| Номинальная мощность | 90 Вт |
| Область стабилизации тока | 9...15 В |
| Диапазон выходного напряжения | 9...15 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по выходному току | ±5,0% |
| Время установления режима | 500 мс при 115 В AC, 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности, типовое значение | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение | 89% |
| Входной ток, типовое значение | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовое значение | 60 А при холодном пуске, длительность импульса 550 мкс, измерение на уровне 50% пикового значения, при 230 В AC; по NEMA 410 |
| Максимальное количество источников на автоматический выключатель 16 А | 3 шт. для характеристики B; 6 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% от номинала, ограничение тока в режиме стабилизации, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15...17 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Температура корпуса от -40 до +85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое устройство, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция соответствует BS EN/EN60335-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%; BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 171 x 63 x 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт., 14,9 кг, 0,82 куб. фута |
| Материал корпуса | Пластиковый корпус |
| Класс защиты от поражения электрическим током | Класс II |
Подключение и диммирование
| Параметр | Значение |
| Функция диммирования | 3 в 1 |
| Методы управления | 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Диапазон частоты ШИМ-диммирования | 100 Гц...3 кГц |
| Ток источника диммирования со стороны драйвера | 100 мкА, типовое значение |
| Минимальный уровень диммирования | около 6% |
| Отключение по диммированию | Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% |
| Ограничение подключения | Не соединять DIM- с Vo- |
| Рекомендация по нагрузке | Рекомендуется прямое подключение к светодиодам; не предназначен для использования с дополнительными драйверами |
Проводники и механическое исполнение
| Параметр | Значение |
| Входные провода | SJTW 18AWG x 2C, длина 300 ± 20 мм |
| Выходные провода питания | SJTW 16AWG x 2C, длина 300 ± 20 мм |
| Провода диммирования | UL2464 18AWG x 2C, длина 300 ± 20 мм |
| Цвет провода AC/L | Коричневый |
| Цвет провода AC/N | Синий |
| Цвет провода Vo+ | Красный |
| Цвет провода Vo- | Черный |
| Цвет провода DIM+ | Фиолетовый |
| Цвет провода DIM- | Розовый |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение | На опорной поверхности в горизонтальной ориентации корпуса |
Надежность
| Параметр | Значение |
| MTBF | 2749,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Типовой срок службы | Более 50000 часов работы при температуре корпуса, в особенности в точке tc, около 75°C или ниже |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать график статической характеристики.
- Время установления режима измерено при первом холодном запуске. Повторные циклы включения и выключения могут приводить к увеличению времени установления.
- Потребление в режиме ожидания указано для 230 В AC.
- Источник рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие требованиям по ЭМС для всего изделия.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, особенно в точке tc, порядка 75°C или ниже.
- Для высоты эксплуатации более 2000 м требуется температурное снижение: 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением следует учитывать указания по установке и особенности обеспечения влагозащиты IP.
- Для соответствия требованиям актуального регламента ErP для светильников данный LED-источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
