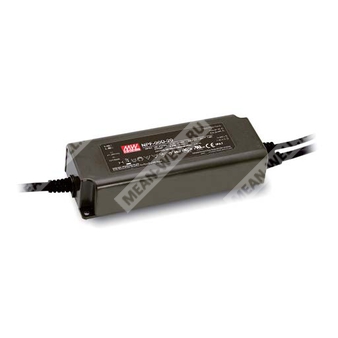

NPF-90D-20 - светодиодный AC/DC драйвер 90 Вт с выходом постоянного тока для непосредственного питания LED-модулей.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Наименование серии |
| 90 | Номинальная мощность 90 Вт |
| D | Встроенная функция диммирования 3 в 1 |
| 20 | Номинальное выходное напряжение 20 В, исполнение с током 4,5 А |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью диммирования до выключения.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Световые табло и вывески.
Описание
NPF-90D-20 представляет собой источник питания для светодиодов мощностью 90 Вт с питанием от сети переменного или постоянного тока и выходом в режиме постоянного тока. Модель работает от входного напряжения 90...305 В переменного тока или 127...431 В постоянного тока. Серия NPF-90D включает исполнения с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В, при этом вариант NPF-90D-20 рассчитан на номинальное выходное напряжение 20 В.
За счет КПД до 90% и безвентиляторного исполнения устройство способно работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Исполнение со степенью защиты IP67 допускает эксплуатацию в сухих, влажных и мокрых зонах. Наличие функции диммирования 3 в 1 обеспечивает гибкость при проектировании систем светодиодного освещения.
Выходные параметры
| Параметр | Значение для NPF-90D-20 |
| Номинальный ток | 4,5 А |
| Номинальная мощность | 90 Вт |
| Область постоянного тока | 12...20 В |
| Диапазон выходного напряжения | 12...20 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время запуска | 500 мс при 115 В AC, 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC, 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности, тип. | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, тип. | 90% |
| Потребляемый ток, тип. | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, тип. | холодный старт 60 А, длительность 550 мкс при измерении на уровне 50% Ipeak, при 230 В AC; по NEMA 410 |
| Максимальное количество блоков питания на автомат 16 А | 3 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95...108% |
| Режим защиты по перегрузке | ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 23...27 В |
| Реакция на перенапряжение | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | температура корпуса от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое устройство, EAC TP TC 004, GB19510.1, GB19510.14, IP67, конструкция с учетом BS EN/EN60335-1 |
| Электромагнитная эмиссия | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Электромагнитная устойчивость | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: 100 МОм, 500 В DC, 25 °C, 70% RH |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 2749,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 171 x 63 x 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт., 14,9 кг, 0,82 куб. фута |
| Степень защиты оболочки | IP67 |
| Класс конструкции | Класс II |
Подключение и диммирование
| Параметр | Значение |
| Способ регулирования | 3 в 1: 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Частота ШИМ-диммирования | 100 Гц...3 кГц |
| Ток источника по цепи диммирования | 100 мкА, тип. |
| Минимальный уровень диммирования | около 6% |
| Отключение по диммированию | выходной ток может снизиться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% |
| Особое указание по подключению | не соединять DIM- с Vo- |
| Назначение выводов входа | AC/L — коричневый, AC/N — синий |
| Назначение выводов выхода | Vo+ — красный, Vo- — черный |
| Назначение выводов диммирования | DIM+ — фиолетовый, DIM- — розовый |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | PWM-90P |
| Допуск на размеры | ±1 мм |
| Длина корпуса | 171 мм |
| Ширина корпуса | 63 мм |
| Высота корпуса | 37,5 мм |
| Длина входного кабеля | 300 ±20 мм |
| Тип входного кабеля | SJTW 18AWG x 2C |
| Длина выходного кабеля | 300 ±20 мм |
| Тип кабеля диммирования | UL2464 18AWG x 2C |
| Тип выходного силового кабеля | SJTW 16AWG x 2C |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Рекомендуемое положение монтажа | горизонтальное, на опорной поверхности |
| Контрольная точка температуры | tc — точка максимальной температуры корпуса |
Функциональные сведения
Источник питания работает в режиме постоянного тока и предназначен для прямого питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При выходе за рабочую область устройство переходит в режим защитного ограничения.
Частота генератора узла коррекции коэффициента мощности составляет 50...120 кГц. Частота ШИМ-преобразования составляет 60...130 кГц.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать график статической характеристики.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от конечного монтажа, поэтому производитель конечного оборудования должен повторно подтверждать соответствие требованиям по ЭМС для всей установки.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания руководства по эксплуатации и требования по обеспечению водозащиты IP.
- Для выполнения требований актуальных норм ErP для светильников данный источник питания допускается применять только после выключателя, без постоянного подключения к сети.
