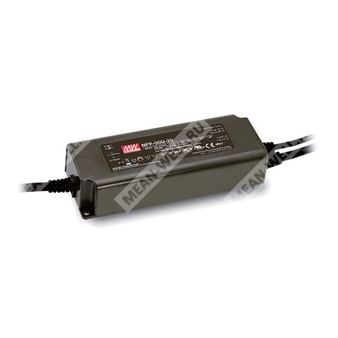

NPF-90D-30
NPF-90D-30 - светодиодный источник питания постоянного тока мощностью 90 Вт для непосредственного питания LED-модулей с функцией 3 в 1 диммирования.
Назначение
NPF-90D-30 — герметичный AC/DC LED-драйвер серии NPF-90D в пластиковом корпусе класса II, предназначенный для питания светодиодных модулей в режиме стабилизации тока. Модель рассчитана на работу от сети переменного или постоянного тока, поддерживает встроенную активную коррекцию коэффициента мощности, имеет степень защиты IP67 и допускает эксплуатацию в сухих, влажных и мокрых зонах установки.
Расшифровка партномера
| Элемент обозначения | Значение |
| NPF | Наименование серии |
| 90 | Номинальная мощность 90 Вт |
| D | Встроенная функция диммирования 3 в 1 |
| 30 | Номинальное выходное напряжение 30 В |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная функция коррекции коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью dim-to-off.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Световые указатели и движущиеся знаки.
Описание
Серия NPF-90D представляет собой LED-драйверы AC/DC мощностью 90 Вт с выходом в режиме постоянного тока. Устройство работает в диапазоне входного напряжения 90...305 В переменного тока и выпускается в исполнениях с различными номинальными выходными напряжениями от 12 до 54 В.
Благодаря КПД до 90% и безвентиляторному исполнению серия способна работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Исполнение с защитой IP67 делает устройство пригодным для эксплуатации в сухих, влажных и мокрых местах. Наличие функции диммирования 3 в 1 обеспечивает гибкость при проектировании светодиодных систем освещения.
Параметры выхода
| Параметр | Значение для NPF-90D-30 |
| Номинальный выходной ток | 3 А |
| Номинальная мощность | 90 Вт |
| Область стабилизации тока | 18...30 В |
| Диапазон выходного напряжения | 18...30 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по выходному току | ±5,0% |
| Время установления режима | 500 мс при 115 В AC и 230 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовой КПД | 89% |
| Типовой входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 60 А при холодном старте, длительность 550 мкс, измерение при 50% пикового значения, при 230 В AC |
| Максимальное количество блоков на автоматическом выключателе 16 А | 3 шт. для характеристики B; 6 шт. для характеристики C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108%, ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Порог 34...40 В, отключение выходного напряжения, восстановление повторным включением питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление повторным включением питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Температура корпуса от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое исполнение, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция со ссылкой на BS EN/EN60335-1 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм, 500 В DC, 25 °C, 70% RH |
| Эмиссия электромагнитных помех | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, стойкость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Надежность, конструкция и подключение
| Параметр | Значение |
| MTBF | 2749,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт.; 14,9 кг; 0,82 куб. фута |
| Материал и класс защиты | Пластиковый корпус, класс II |
| Рекомендуемое положение монтажа | Горизонтальная установка на опорную поверхность |
Провода и механическое исполнение
| Параметр | Значение |
| Корпус | PWM-90P |
| Допуск на размеры | ±1 мм |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных и диммирующих проводов | 300 ±20 мм |
| Входные провода | SJTW 18AWG × 2C |
| Выходные провода | SJTW 16AWG × 2C |
| Провода диммирования | UL2464 18AWG × 2C |
| Цвета входных проводов | AC/L — коричневый, AC/N — синий |
| Цвета выходных проводов | Vo+ — красный, Vo- — черный |
| Цвета проводов диммирования | DIM+ — фиолетовый, DIM- — розовый |
| Крепежные отверстия | 2 отверстия диаметром 4,5 мм |
Функция диммирования
Модель NPF-90D-30 оснащена встроенной функцией 3 в 1 диммирования. Регулировка уровня выходного постоянного тока выполняется между выводами DIM+ и DIM- одним из трех способов:
- управляющим напряжением 0...10 В DC;
- ШИМ-сигналом 10 В с частотой 100 Гц...3 кГц;
- сопротивлением.
Типовой ток источника диммирования со стороны драйвера составляет 100 мкА.
Минимальный уровень диммирования составляет около 6%; выходной ток в диапазоне 0% < Iout < 6% не нормируется. Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
DIM- не следует соединять с Vo-.
Рекомендуется прямое подключение к светодиодам; использование с дополнительными драйверами не предназначено.
Режим работы выходного каскада
Серия работает в режиме постоянного тока и предназначена для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При выходе за рабочую область действует защитный режим.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать характеристику зависимости допустимой нагрузки от входного напряжения.
- Время установления режима измерено при первом холодном включении. Повторные циклы включения и выключения драйвера могут увеличивать это время.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от конечной установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением следует учитывать указания руководства пользователя и требования по монтажу для сохранения водозащиты IP.
- Для выполнения требований актуальных норм ErP для осветительных приборов данный источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
