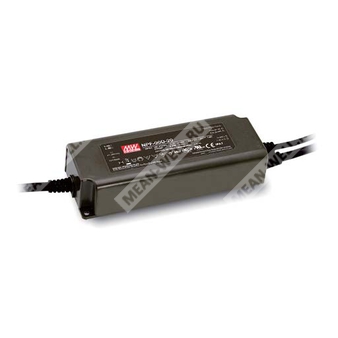

NPF-90D-36 - светодиодный драйвер AC/DC постоянного тока мощностью 90 Вт для питания LED-модулей с номинальным выходом 36 В и диммированием 3 в 1.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPF |
Наименование серии светодиодных источников питания |
| 90 |
Номинальная выходная мощность 90 Вт |
| D |
Исполнение со встроенной функцией диммирования 3 в 1 |
| 36 |
Номинальный выходной класс по напряжению 36 В |
Основные особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенный активный корректор коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью диммирования до отключения.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые табло и знаки.
Описание
NPF-90D-36 представляет собой источник питания для светодиодов мощностью 90 Вт с преобразованием AC/DC и режимом выхода постоянного тока. Устройство работает от сети переменного тока в диапазоне 90...305 В и предназначено для непосредственного питания светодиодных модулей в области постоянного тока.
За счет КПД до 90% и безвентиляторного исполнения драйвер способен работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции. Исполнение с защитой IP67 допускает эксплуатацию в сухих, влажных и мокрых зонах. Встроенная функция диммирования 3 в 1 обеспечивает гибкость при построении систем светодиодного освещения.
Параметры выхода
| Параметр |
Значение для NPF-90D-36 |
| Номинальный ток |
2,5 А |
| Номинальная мощность |
90 Вт |
| Область постоянного тока |
21,6...36 В |
| Диапазон выходного напряжения |
18...30 В |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по току |
±5,0% |
| Время запуска |
500 мс при 115 В AC, 230 В AC |
Параметры входа
| Параметр |
Значение для NPF-90D-36 |
| Диапазон входного напряжения переменного тока |
90...305 В AC |
| Диапазон входного напряжения постоянного тока |
127...431 В DC |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности |
не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений |
менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| Типовой КПД |
90% |
| Типовой входной ток |
0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток |
60 А при холодном старте, длительность 550 мкс, измерение на уровне 50% от пикового значения, при 230 В AC |
| Максимальное число блоков на автомат 16 А |
3 шт. для автомата типа B, 6 шт. для автомата типа C при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания |
менее 0,5 Вт |
Функции защиты
| Параметр |
Значение для NPF-90D-36 |
| Защита от перегрузки по току |
95...108%, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
41...46 В, отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры окружающей среды
| Параметр |
Значение для NPF-90D-36 |
| Рабочая температура |
Температура корпуса -40...+85 °C |
| Максимальная температура корпуса |
+85 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения и влажность |
-40...+80 °C, 10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 5G, 12 мин/1 цикл, период 72 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение для NPF-90D-36 |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимый источник питания, EAC TP TC 004, GB19510.1, GB19510.14, IP67, проектирование с учетом BS EN/EN60335-1 |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и механические данные
| Параметр |
Значение для NPF-90D-36 |
| MTBF |
2749,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
171 × 63 × 37,5 мм |
| Масса |
0,77 кг |
| Упаковка |
18 шт.; 14,9 кг; 0,82 куб. фута |
| Корпус |
Case No. PWM-90P |
Подключение и диммирование
| Параметр |
Значение |
| Методы диммирования |
0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Диапазон частоты ШИМ-диммирования |
100 Гц...3 кГц |
| Ток от источника по цепи диммирования |
100 мкА тип. |
| Минимальный уровень диммирования |
Около 6%; выходной ток не определен в диапазоне 0% < Iout < 6% |
| Отключение по диммированию |
Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В со скважностью 0% |
| Особенность подключения |
Не допускается соединение DIM- с Vo- |
| Назначение проводов входа |
AC/L — коричневый, AC/N — синий |
| Назначение проводов выхода |
Vo+ — красный, Vo- — черный |
| Назначение проводов диммирования |
DIM+ — фиолетовый, DIM- — розовый |
Конструктивное исполнение
| Параметр |
Значение |
| Материал и класс корпуса |
Пластиковый корпус, класс II |
| Степень защиты оболочки |
IP67 |
| Длина входного кабеля |
300 ±20 мм |
| Тип входного кабеля |
SJTW 18AWG × 2C |
| Длина выходного кабеля |
300 ±20 мм |
| Тип кабеля диммирования |
UL2464 18AWG × 2C |
| Тип выходного силового кабеля |
SJTW 16AWG × 2C |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение |
Горизонтальное, на опорной поверхности |
Принцип работы
Источник питания работает в режиме постоянного тока и предназначен для прямого питания светодиодов. В области стабилизации тока максимальное выходное напряжение определяется конфигурацией конечной системы. При выходе за рабочую область активируется защитный режим.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низких входных напряжениях может потребоваться снижение допустимой нагрузки; необходимо учитывать график статической характеристики.
- Время запуска измерено при первом холодном включении. Повторные циклы включения и выключения могут привести к увеличению времени запуска.
- Потребление в режиме ожидания указано для 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для всей системы.
- Серия соответствует типовой ожидаемой наработке более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать руководство пользователя и требования по монтажу, связанные с водозащитным исполнением IP.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный LED-источник питания может использоваться только после выключателя и не должен быть постоянно подключен к сети.
