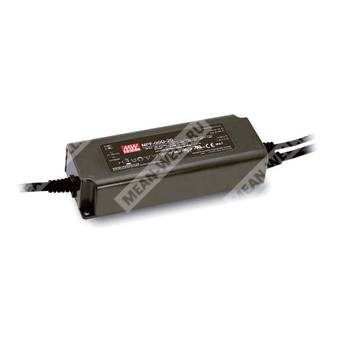

NPF-90D-42 - светодиодный источник питания постоянного тока 90 Вт для непосредственного питания LED-модулей с диммированием 3 в 1.
Назначение
NPF-90D-42 — AC/DC LED-драйвер серии NPF-90D в пластиковом корпусе класса II, предназначенный для работы в режиме постоянного тока и прямого питания светодиодных модулей. Устройство рассчитано на эксплуатацию в осветительных системах внутреннего и наружного монтажа, поддерживает встроенную коррекцию коэффициента мощности и функцию диммирования 0–10 В, ШИМ 10 В и сопротивлением.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Наименование серии светодиодных источников питания |
| 90 | Номинальная мощность 90 Вт |
| D | Встроенная функция диммирования 3 в 1 |
| 42 | Исполнение по выходному напряжению 42 В |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью диммирования до отключения.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные встраиваемые светильники Downlight.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Световые информационные табло и знаки.
Описание
Серия NPF-90D представляет собой светодиодные AC/DC драйверы мощностью 90 Вт с выходом в режиме постоянного тока. Модель NPF-90D-42 работает от сети 90…305 В переменного тока и относится к семейству исполнений с номинальными выходными напряжениями от 12 до 54 В. За счет эффективности до 90% и безвентиляторного исполнения устройство способно работать при температуре корпуса от -40 до +85 °C в условиях естественной конвекции.
Серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и мокрых зонах. Наличие встроенной функции диммирования 3 в 1 обеспечивает гибкость при проектировании светодиодных систем освещения.
Выходные параметры
| Параметр | Значение |
| Модель | NPF-90D-42 |
| Номинальный ток | 2,15 А |
| Номинальная мощность | 90,3 Вт |
| Область постоянного тока | 25,2…42 В |
| Диапазон выходного напряжения | 25,2…42 В |
| Пульсация тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время установления режима | 500 мс при 115 В AC, 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности, типовой | не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовой | 90% |
| Входной ток, типовой | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, типовой | холодный старт 60 А, длительность 550 мкс, измерение при 50% пикового значения, при 230 В AC |
| Максимальное количество источников питания на автоматический выключатель 16 А | 3 шт. для характеристики B; 6 шт. для характеристики C, при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95…108%, ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41…46 В |
| Реакция на перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Температура корпуса от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность при хранении | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Требования безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое устройство, EAC TP TC 004, GB19510.1, GB19510.14, IP67, проектирование с учетом BS EN/EN60335-1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм, 500 В DC, 25 °C, 70% RH |
| Класс конструкции | Класс II |
| Исполнение | SELV |
Параметры диммирования
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Способы управления | 0…10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Диапазон частоты ШИМ | 100 Гц…3 кГц |
| Ток от источника по цепи диммирования | 100 мкА, типовой |
| Минимальный уровень диммирования | около 6% |
| Особенность в нижней зоне регулирования | Выходной ток не определен при 0% < Iout < 6% |
| Отключение по диммированию | Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% |
| Особое указание по подключению | Не соединять DIM- с Vo- |
Подключение и проводники
| Параметр | Значение |
| Вход сети | AC/L — коричневый, AC/N — синий |
| Выход | Vo+ — красный, Vo- — черный |
| Цепь диммирования | DIM+ — фиолетовый, DIM- — розовый |
| Длина входных проводов | 300 ±20 мм |
| Тип входного кабеля | SJTW 18AWG × 2C |
| Длина выходных проводов | 300 ±20 мм |
| Тип проводов диммирования | UL2464 18AWG × 2C |
| Тип выходного кабеля | SJTW 16AWG × 2C |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 171 × 63 × 37,5 мм |
| Масса | 0,77 кг |
| Корпус | PWM-90P |
| Материал корпуса | Пластик |
| Монтажные отверстия | 2 отверстия диаметром 4,5 мм |
| Рекомендуемое положение монтажа | Горизонтальное размещение на опорной поверхности |
| Контрольная точка температуры | tc на корпусе, максимальная температура корпуса |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 2749,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка | 18 шт. |
| Масса упаковки | 14,9 кг |
| Объем упаковки | 0,82 куб. фута |
Функциональные особенности работы
Серия NPF-90D работает в режиме постоянного тока и предназначена для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При выходе за рабочую область срабатывает защитный режим hiccup.
Частота генератора узла коррекции коэффициента мощности составляет 50…120 кГц. Частота ШИМ-преобразования составляет 60…130 кГц.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может требоваться снижение нагрузки; следует учитывать график статической характеристики.
- Время установления режима измеряется при первом холодном запуске. Повторные включения и выключения драйвера могут привести к увеличению времени установления режима.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие по ЭМС для всего изделия.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания руководства по применению и требования по монтажу для обеспечения водозащитных свойств IP.
- Для выполнения требований последних норм ErP для светильников данный источник питания должен использоваться только за выключателем и не должен быть постоянно подключен к сети.
