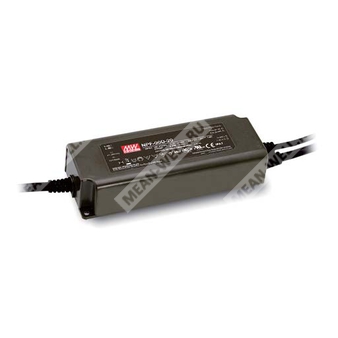

NPF-90D-48 - светодиодный источник питания постоянного тока 90 Вт для прямого питания LED-нагрузки в режиме стабилизации тока с диммированием 3 в 1.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPF |
Серия светодиодных источников питания MEAN WELL |
| 90 |
Номинальная мощность 90 Вт |
| D |
Встроенная функция диммирования 3 в 1 |
| 48 |
Номинальный класс выходного напряжения 48 В |
Назначение
NPF-90D-48 представляет собой AC/DC источник питания для светодиодных систем, работающий в режиме стабилизации выходного тока. Модель предназначена для непосредственного питания LED-модулей без промежуточных драйверов и рассчитана на эксплуатацию в составе осветительных установок для внутреннего и наружного применения. Исполнение соответствует степени защиты IP67, что допускает работу в сухих, влажных и мокрых зонах.
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенный активный корректор коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с режимом dim-to-off.
- Работа в режиме постоянного тока.
- Безвентиляторное охлаждение за счет естественной конвекции.
- Типовой срок службы более 50000 часов при соблюдении температурных условий.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые указатели и информационные табло.
Описание
Серия NPF-90D является линейкой светодиодных драйверов мощностью 90 Вт с выходом в режиме постоянного тока. Источник питания работает от сети переменного тока в диапазоне 90...305 В и выпускается в нескольких исполнениях по выходному напряжению от 12 до 54 В. Для модели NPF-90D-48 номинальный выходной ток составляет 1,88 А, а рабочая область стабилизации тока соответствует диапазону выходного напряжения 28,8...48 В.
Благодаря КПД до 90% и безвентиляторной конструкции устройство допускает эксплуатацию при температуре корпуса до +85 °C. Модель оснащена встроенной функцией диммирования 3 в 1, обеспечивающей гибкость проектирования LED-систем. Драйвер выполнен в изолированном пластиковом корпусе и пригоден для применения в системах освещения, размещаемых в сухих, влажных и мокрых местах.
Выходные параметры
| Параметр |
Значение для NPF-90D-48 |
| Номинальный ток |
1,88 А |
| Номинальная мощность |
90,24 Вт |
| Область стабилизации тока |
28,8...48 В |
| Диапазон выходного напряжения |
28,8...48 В |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по току |
±5,0% |
| Время установления режима |
500 мс при 115 В AC и 230 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
90...305 В AC |
| Диапазон входного напряжения постоянного тока |
127...431 В DC |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности |
не менее 0,98 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,94 при 277 В AC при полной нагрузке |
| Суммарный коэффициент гармонических искажений |
менее 20% при нагрузке не менее 60% для 115/230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД типовой |
90% |
| Входной ток типовой |
0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток типовой |
60 А при холодном пуске, длительность 550 мкс, измерено на уровне 50% от пикового значения, при 230 В AC; согласно NEMA 410 |
| Максимальное количество источников на автоматический выключатель 16 А |
3 шт. для автоматического выключателя типа B; 6 шт. для типа C при 230 В AC |
| Ток утечки |
менее 0,25 мА при 277 В AC |
| Потребляемая мощность в режиме ожидания |
менее 0,5 Вт |
Функции диммирования
| Параметр |
Значение |
| Тип диммирования |
3 в 1 |
| Методы управления |
0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Диапазон частоты ШИМ |
100 Гц...3 кГц |
| Ток источника по цепи диммирования |
100 мкА тип. |
| Минимальный уровень диммирования |
около 6% |
| Особенность нижнего диапазона |
выходной ток не определен в области 0% < Iout < 6% |
| Отключение выхода по диммированию |
выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% |
| Требование по подключению |
не допускается соединение DIM- с Vo- |
| Рекомендация по нагрузке |
рекомендуется прямое подключение к светодиодам; применение с дополнительными драйверами не предназначено |
Защиты
| Параметр |
Значение |
| Защита от перегрузки по току |
95...108% от номинала, ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
54...60 В |
| Реакция на перенапряжение |
отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
температура корпуса от -40 до +85 °C |
| Максимальная температура корпуса |
+85 °C |
| Рабочая влажность |
20...95% RH без конденсации |
| Температура хранения |
-40...+80 °C |
| Влажность при хранении |
10...95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Виброустойчивость |
10...500 Гц, 5G, 12 мин на цикл, период 72 мин по осям X, Y, Z |
| Высота эксплуатации |
при высоте более 2000 м требуется температурное дерейтирование 3,5 °C на каждые 1000 м для безвентиляторных моделей |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое устройство, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция с учетом BS EN/EN60335-1 |
| ЭМС, излучение |
соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС, устойчивость |
соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Испытательное напряжение изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: 100 МОм при 500 В DC, 25 °C, 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2749,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты |
171 x 63 x 37,5 мм |
| Масса |
0,77 кг |
| Упаковка |
18 шт., 14,9 кг, 0,82 куб. фута |
Подключение и конструктивное исполнение
| Параметр |
Значение |
| Входные провода |
AC/L коричневый, AC/N синий |
| Выходные провода |
Vo+ красный, Vo- черный |
| Провода диммирования |
DIM+ фиолетовый, DIM- розовый |
| Длина проводов |
300 ±20 мм |
| Сечение и тип проводов входа |
SJTW 18AWG x 2C |
| Сечение и тип проводов выхода |
SJTW 16AWG x 2C |
| Сечение и тип проводов диммирования |
UL2464 18AWG x 2C |
| Монтажные отверстия |
2 отверстия диаметром 4,5 мм |
| Рекомендуемое монтажное положение |
горизонтальное, на опорную поверхность |
| Контрольная точка температуры корпуса |
точка tc на корпусе; необходимо соблюдать максимальную температуру корпуса |
Функциональные сведения
Драйвер работает в режиме постоянного тока и предназначен для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение определяется конфигурацией конечной системы. При выходе за допустимую рабочую область срабатывают встроенные механизмы защиты.
Частота работы узла коррекции коэффициента мощности составляет 50...120 кГц, частота ШИМ-преобразователя — 60...130 кГц.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать график статической характеристики.
- Время установления режима измеряется при первом холодном запуске. Повторные включения и выключения драйвера могут увеличивать это время.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Драйвер рассматривается как компонент, используемый в составе конечного оборудования. Поскольку параметры ЭМС зависят от полной установки, изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Серия обеспечивает типовую наработку более 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для эксплуатации на высоте более 2000 м для безвентиляторных моделей требуется температурное дерейтирование 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Перед применением необходимо учитывать указания руководства по применению и особенности монтажа, связанные с водозащитным исполнением IP.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
