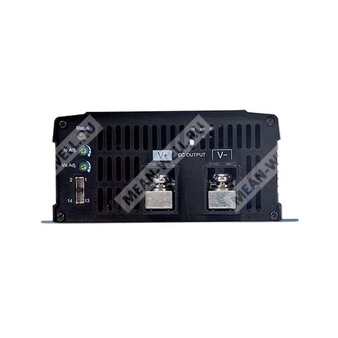

NPP-1200-12 - высоконадежное зарядное устройство и источник питания 2 в 1 мощностью до 1176 Вт для систем 12 В.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NPP | Серия зарядных устройств и источников питания 2 в 1 |
| 1200 | Номинальный класс мощности 1200 Вт |
| 12 | Исполнение на номинальное выходное напряжение 12 В |
Общее назначение
NPP-1200-12 представляет собой компактный промышленный AC/DC преобразователь, совмещающий функции трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов и источника питания постоянного напряжения. Переключение между режимами выполняется через перемычку на 14-контактном разъеме управления на передней панели.
Особенности
- Многофункциональное исполнение: зарядное устройство аккумуляторов или источник питания.
- Регулировка выходного напряжения и выходного тока встроенными потенциометрами.
- Трехстадийный алгоритм заряда в режиме зарядного устройства.
- Широкий диапазон рабочих температур от минус 30 до плюс 70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вентилятор с термозависимым управлением для снижения шума.
- Дистанционное включение и отключение.
- Сигнальные выходы состояния зарядного устройства, полного заряда аккумулятора и исправности источника питания.
- Подходит для свинцово-кислотных аккумуляторов типов flooded, Gel и AGM.
- Ультраширокий диапазон регулировки выходного напряжения.
Области применения
- Резервное питание радиосистем.
- Зарядка электрических скутеров.
- Автомобильные системы, автобусы, тяжелая техника и специальный транспорт.
- Системы видеонаблюдения.
- Промышленная автоматизация.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
Описание
NPP-1200-12 является миниатюрным универсальным устройством двойного назначения. В режиме зарядного устройства оно работает по трехстадийному алгоритму заряда свинцово-кислотных аккумуляторов. В режиме источника питания устройство формирует стабилизированное выходное постоянное напряжение для питания общей нагрузки. Режим работы выбирается установкой или снятием перемычки на передней панели.
Устройство имеет широкий диапазон регулировки выходного напряжения 10,5...21 В, регулировку зарядного тока 35...70 А, встроенный интеллектуальный вентилятор с регулированием скорости по температуре, дистанционное управление включением и отключением, а также встроенные схемы защиты. Конструкция рассчитана на эксплуатацию в различных промышленных и транспортных применениях.
Режим работы: зарядное устройство
Выходные параметры
| Параметр | Значение |
| Модель | NPP-1200-12 |
| Напряжение заряда в режиме Boost по умолчанию | 14,4 В |
| Напряжение подзаряда в режиме Float по умолчанию | 13,8 В |
| Диапазон регулировки напряжения | 10,5...21 В |
| Способ регулировки напряжения | Встроенный потенциометр |
| Максимальный выходной ток | 70 А |
| Диапазон регулировки тока | 35...70 А |
| Способ регулировки тока | Встроенный потенциометр |
| Максимальная мощность | 1176 Вт |
| Рекомендуемая емкость аккумулятора | 240...800 А·ч |
| Количество стадий заряда | 3 |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД, типовое значение | 92 % |
| Входной ток, типовое значение | 12 А при 115 В AC; 6,5 А при 230 В AC |
| Пусковой ток, типовое значение | 50 А при 230 В AC, холодный старт |
Защиты и функциональные параметры
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока; отключение через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | Срабатывание в диапазоне 21,5...26 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Дистанционное управление | Разомкнуто: зарядка остановлена; замкнуто: нормальная работа зарядного устройства |
| Управление вентилятором | Включение и выключение в зависимости от внутренней температуры |
| Сигнал исправности зарядного устройства | TTL-уровень; высокий уровень 4,5...5,5 В - нормальная работа; низкий уровень от минус 0,5 до плюс 0,5 В - отказ или защита |
| Сигнал полного заряда аккумулятора | TTL-уровень; высокий уровень 4,5...5,5 В - аккумулятор заряжен; низкий уровень от минус 0,5 до плюс 0,5 В - идет заряд |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | от минус 30 до плюс 70 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность при хранении | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции | вход-выход 3 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH для цепей вход-выход, вход-земля, выход-земля |
ЭМС, излучение
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
ЭМС, устойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульс перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В действующего значения |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Режим работы: источник питания
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 14,4 В |
| Диапазон регулировки напряжения | 10,5...21 В |
| Способ регулировки напряжения | Встроенный потенциометр |
| Диапазон регулировки тока | 35...70 А |
| Номинальный ток | 70 А |
| Номинальная мощность | 1176 Вт |
| Пульсации и шум, максимум | 180 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±1,0 % |
| Время установления и нарастания | 1800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания, типовое значение | 16 мс при 230 В AC и 75 % нагрузки; 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД, типовое значение | 92 % |
| Входной ток, типовое значение | 12 А при 115 В AC; 6,5 А при 230 В AC |
| Пусковой ток, типовое значение | 50 А при 230 В AC, холодный старт |
Защиты и функциональные параметры
| Параметр | Значение |
| Защита от перегрузки | 105...115 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока; отключение через 5 с; восстановление после повторной подачи питания |
| Защита от короткого замыкания | Ограничение тока; отключение через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | Срабатывание в диапазоне 21,5...26 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Дистанционное управление | Разомкнуто: питание выключено; замкнуто: питание включено |
| Сигнал DC OK | TTL-уровень; высокий уровень 4,5...5,5 В - нормальная работа; низкий уровень от минус 0,5 до плюс 0,5 В - отказ источника питания или срабатывание защиты |
| Управление скоростью вентилятора | Зависит от внутренней температуры |
Условия окружающей среды
| Параметр | Значение |
| Рабочая температура | от минус 30 до плюс 70 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность при хранении | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции | вход-выход 3 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH для цепей вход-выход, вход-земля, выход-земля |
Функциональные сведения
Выбор режима работы
| Состояние контактов между выводами 3 и 4 | Режим работы |
| Перемычка установлена | Источник питания |
| Перемычка снята | Зарядное устройство аккумуляторов по умолчанию |
Алгоритм зарядки
В режиме зарядного устройства реализован трехстадийный процесс заряда:
- Стадия 1: заряд постоянным током.
- Стадия 2: заряд постоянным напряжением.
- Стадия 3: поддерживающий заряд Float.
Для исполнения NPP-1200-12 значения следующие: постоянный ток 70 А, напряжение Boost 14,4 В, напряжение Float 13,8 В.
Дистанционное управление
| Выводы | Состояние | Результат |
| 7 и 8 | Замкнуто, на выводе 7 уровень 10,8...13,2 В | Выход включен |
| 7 и 8 | Разомкнуто, на выводе 7 уровень от минус 0,5 до плюс 0,5 В | Выход выключен |
Сигнальные выходы
| Сигнал | Уровень | Назначение |
| Charger OK / DC OK | 4,5...5,5 В | Нормальная работа |
| Charger OK / DC OK | от минус 0,5 до плюс 0,5 В | Отказ или активна защита |
| Battery Full | 4,5...5,5 В | Аккумулятор полностью заряжен |
| Battery Full | от минус 0,5 до плюс 0,5 В | Идет заряд |
Сигналы имеют TTL-уровень. Максимальный ток источника сигнала составляет 10 мА.
Разъем управления, назначение выводов
| Номер вывода | Назначение | Описание |
| 1, 2, 11, 12, 13, 14 | Не используется | Не подключено |
| 3, 4 | Выбор режима зарядное устройство / источник питания | Разомкнуто: режим зарядного устройства; замкнуто: режим источника питания |
| 5 | Battery Full | TTL-выход состояния полного заряда аккумулятора, относительно GND-AUX выводов 9 и 10 |
| 6 | Charger OK / DC OK | TTL-выход состояния исправности, относительно GND-AUX выводов 9 и 10 |
| 7 | Remote ON-OFF | Дистанционное включение и отключение выхода |
| 8 | +12V-AUX | Вспомогательное напряжение 12 В для цепи дистанционного управления |
| 9, 10 | GND-AUX | Общий провод вспомогательных сигналов |
Светодиодная индикация
| Режим | Цвет | Состояние |
| Зарядное устройство | Зеленый | Стадия Float, стадия 3, или аккумулятор полностью заряжен |
| Зарядное устройство | Красный | Заряд, стадия 1 или стадия 2 |
| Зарядное устройство | Индикатор не светится | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Индикатор не светится | Аварийное состояние |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 250 x 158 x 67 мм |
| Масса | 1,93 кг |
| Исполнение корпуса | Case No. 285B |
| Направление воздушного потока | От стороны вентилятора через корпус |
| Разъем управления | HRS DF11-14DP-2DS или эквивалент |
| Ответная часть корпуса разъема | HRS DF11-14DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 625,1 тыс. ч минимум по Telcordia SR-332; 63,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка | 4 шт. в упаковке |
| Масса упаковки | 10 кг |
| Объем упаковки | 1,72 куб. фута |
Комплект и аксессуары
| Наименование | Количество |
| Контактная перемычка для выводов 3 и 4 | 1 |
Предусмотрен дополнительный аксессуар: ручка для переноски. В комплект аксессуара входят ручка, четыре опорные накладки и два винта M4.
Примечания
- Для аккумуляторов с иными характеристиками может потребоваться изменение параметров зарядного устройства. Необходимо согласование с производителем аккумулятора.
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Напряжение подзаряда Float регулируется потенциометром в режиме зарядного устройства.
- Рекомендуемый диапазон емкости аккумулятора указан как ориентировочный. Предельный ток заряда следует согласовывать с производителем аккумулятора.
- При пониженном входном напряжении может потребоваться дерейтинг.
- КПД измерен при зарядном напряжении 16,8 В для 12-вольтовой модели.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения устройства.
- Изделие рассматривается как компонент, устанавливаемый в конечное оборудование. Проверка соответствия требованиям ЭМС должна выполняться в составе конечного изделия.
- Для эксплуатации на высоте более 2000 м требуется температурный дерейтинг: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Сигнальные цепи разделяются на неизолированные и изолированные относительно GND-AUX. Сигналы Charger OK, DC OK, Battery Full и Remote ON-OFF привязаны к GND-AUX; сигнальный возврат изолирован от выходных клемм +V и -V.
- Выходная мощность определяется произведением выходного напряжения на выходной ток и не должна превышать номинальное значение; необходимо учитывать кривые дерейтинга.
- Номинальный выходной ток зависит от установленного выходного напряжения.
