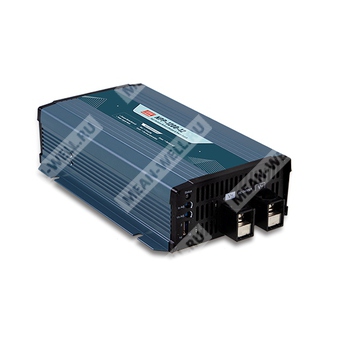

NPP-1200-24 - высоконадежное зарядное устройство и источник питания 2 в 1 с выходом 24 В для свинцово-кислотных аккумуляторных систем и промышленной нагрузки.
Расшифровка партномера
| Элемент партномера | Значение |
| NPP | Серия многофункциональных устройств: зарядное устройство и источник питания 2 в 1 |
| 1200 | Номинальная мощность серии 1200 Вт |
| 24 | Номинальный класс выходного напряжения 24 В |
| NPP-1200-24 | Исполнение серии NPP мощностью 1200 Вт с 24-вольтовым выходом |
Назначение
NPP-1200-24 — компактное универсальное устройство электропитания, совмещающее функции трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов и источника питания постоянного напряжения для питания промышленной и транспортной нагрузки. Переключение режима работы выполняется через разъем на передней панели. Устройство рассчитано на эксплуатацию в широком диапазоне температур, имеет активную коррекцию коэффициента мощности, встроенное принудительное охлаждение с термоуправлением и интерфейсы дистанционного управления и сигнализации состояния.
Особенности
- Многофункциональное одиночное устройство: зарядное устройство аккумуляторов или источник питания.
- Выбор режима работы: зарядное устройство или источник питания.
- Регулировка выходного напряжения и выходного тока встроенными подстроечными элементами.
- Трехстадийная зарядная характеристика в режиме зарядного устройства.
- Широкий диапазон рабочих температур от минус 30 до плюс 70 °C.
- Множественные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Термоуправляемый вентилятор постоянного тока для снижения акустического шума.
- Дистанционное управление включением и отключением.
- Подходит для свинцово-кислотных аккумуляторов: заливных, Gel и AGM.
- Высокий коэффициент мощности.
- Сигналы состояния зарядного устройства, источника питания и состояния полного заряда аккумулятора.
- Широкий диапазон регулировки выходного напряжения для 24-вольтового исполнения.
Области применения
- Резервное питание радиосистем.
- Зарядка электрических скутеров.
- Оснащение автомобилей для кемпинга.
- Автобусы.
- Тяжелый грузовой транспорт.
- Специализированные транспортные средства.
- Системы видеонаблюдения и охранные системы.
- Оборудование промышленной автоматизации.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
Описание
NPP-1200-24 представляет собой миниатюризированное устройство двойного назначения: зарядное устройство и источник питания. Помимо работы в качестве трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов, изделие может использоваться как источник питания постоянного напряжения для общей нагрузки. Режим работы быстро переключается установкой или снятием перемычки на фронтальной панели.
Ключевые особенности исполнения: сверхширокий диапазон выходного напряжения, регулировка напряжения на передней панели в диапазоне 21…42 В, регулировка зарядного тока в диапазоне 18…36 А, встроенный интеллектуальный вентилятор с изменяемой скоростью вращения в зависимости от температуры для снижения шума и повышения ресурса, работоспособность при температуре окружающей среды от минус 30 до плюс 70 °C, встроенное дистанционное включение и отключение, наличие нескольких встроенных защит и выходных сигналов состояния.
Режим работы: зарядное устройство аккумулятора
По умолчанию устройство работает как зарядное устройство. Алгоритм заряда — трехстадийный, пригоден для свинцово-кислотных аккумуляторов типов flooded, Gel и AGM.
| Параметр | Значение для NPP-1200-24 |
| Напряжение ускоренного заряда | 28,8 В |
| Напряжение подзаряда | 27,6 В |
| Диапазон регулировки напряжения | 21…42 В |
| Способ регулировки напряжения | Встроенный подстроечный резистор |
| Максимальный выходной ток | 36 А |
| Диапазон регулировки тока | 18…36 А |
| Способ регулировки тока | Встроенный подстроечный резистор |
| Максимальная мощность | 1209,6 Вт |
| Рекомендуемая емкость аккумуляторной батареи | 120…420 А·ч |
| Количество стадий заряда | 3 |
Режим работы: источник питания
Режим источника питания выбирается установкой перемычки между выводами 3 и 4 14-контактного разъема на панели.
| Параметр | Значение для NPP-1200-24 |
| Номинальное выходное напряжение | 28,8 В |
| Диапазон регулировки напряжения | 21…42 В |
| Способ регулировки напряжения | Встроенный подстроечный резистор |
| Диапазон регулировки тока | 18…36 А |
| Номинальный ток | 36 А |
| Номинальная мощность | 1209,6 Вт |
| Пульсации и шум | 300 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0 % |
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
| Время установления, время нарастания | 1800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75 % нагрузки; 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД, типовой | 93 % |
| Потребляемый ток по сети, типовой | 12 А при 115 В AC; 6,5 А при 230 В AC |
| Пусковой ток, типовой | 50 А при 230 В AC, холодный старт |
Защитные функции
| Параметр | Значение |
| Короткое замыкание в режиме зарядного устройства | Ограничение тока; устройство отключается через 5 с; восстановление после повторной подачи питания |
| Короткое замыкание в режиме источника питания | Ограничение тока; устройство отключается через 5 с; восстановление после повторной подачи питания |
| Перегрузка в режиме источника питания | 105…115 % от номинальной выходной мощности; ограничение тока; отключение через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | 43…52 В |
| Тип защиты от перенапряжения в режиме зарядного устройства | Отключение и фиксация выходного напряжения; восстановление после повторной подачи питания |
| Тип защиты от перенапряжения в режиме источника питания | Отключение и фиксация выходного напряжения; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функциональные сигналы и управление
| Параметр | Значение |
| Выбор режима зарядное устройство / источник питания | Контакты 3 и 4: разомкнуто — зарядное устройство; замкнуто — источник питания |
| Дистанционное управление | Контакт 7 Remote ON-OFF относительно контакта 8 +12V-AUX |
| Состояние при замыкании дистанционного управления | Включено; на контакте 7 уровень 10,8…13,2 В |
| Состояние при размыкании дистанционного управления | Выключено; на контакте 7 уровень от минус 0,5 до 0,5 В |
| Максимальное входное напряжение цепи дистанционного управления | 13,2 В |
| Сигнал Charger OK / DC OK | TTL-уровень, только выход, максимальный ток источника 10 мА |
| Уровень High сигнала Charger OK / DC OK | 4,5…5,5 В, нормальная работа |
| Уровень Low сигнала Charger OK / DC OK | от минус 0,5 до 0,5 В, отказ или активирована защита |
| Сигнал Battery Full | TTL-уровень, только выход, максимальный ток источника 10 мА |
| Уровень High сигнала Battery Full | 4,5…5,5 В, батарея полностью заряжена |
| Уровень Low сигнала Battery Full | от минус 0,5 до 0,5 В, идет заряд |
| Изоляция сигнальных цепей относительно выходных клемм | Сигнальный возврат изолирован от выходных клемм +V и -V |
| Управление вентилятором | Скорость зависит от внутренней температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от минус 30 до плюс 70 °C |
| Рабочая влажность | 20…95 % относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность хранения | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH между входом, выходом и землей |
Соответствие стандартам и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Эмиссия | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032, класс B |
| Излучаемые помехи | BS EN/EN55032, класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Помехоустойчивость | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2, 3 В RMS |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95 % провал на 0,5 периода; 30 % провал на 25 периодов; более 95 % прерывание на 250 периодов |
Индикация
| Режим | Светодиод | Состояние |
| Зарядное устройство | Зеленый | Стадия подзаряда или полный заряд |
| Зарядное устройство | Красный | Заряд, стадия 1 или стадия 2 |
| Зарядное устройство | Не светится | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Не светится | Аварийное состояние |
Назначение выводов управляющего разъема
| Номер вывода | Назначение | Описание |
| 1, 2, 11, 12, 13, 14 | Не используется | Резерв |
| 3, 4 | Выбор режима | Разомкнуто — режим зарядного устройства; замкнуто — режим источника питания |
| 5 | Сигнал полного заряда батареи | TTL-выход, опорный провод — GND-AUX, ток источника до 10 мА |
| 6 | Сигнал Charger OK / DC OK | TTL-выход, опорный провод — GND-AUX, ток источника до 10 мА |
| 7 | Remote ON-OFF | Дистанционное включение и отключение по сухому контакту между выводами 7 и 8 |
| 8 | +12V-AUX | Вспомогательное напряжение для цепи дистанционного управления |
| 9, 10 | GND-AUX | Общий провод вспомогательных сигналов |

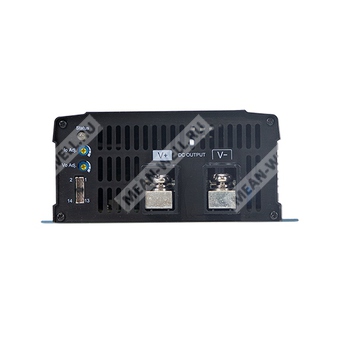

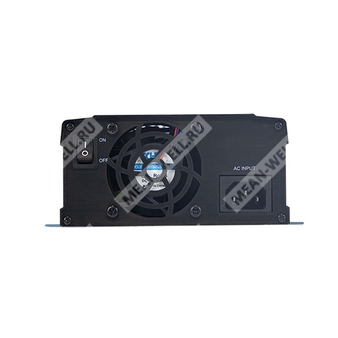

Механические данные
| Параметр | Значение |
| Габаритные размеры | 250 x 158 x 67 мм |
| Масса | 1,93 кг |
| Исполнение корпуса | Case No. 285B |
| Направление охлаждения | Принудительное, встроенный вентилятор |
| Регулировки на панели | Io Adj., Vo Adj. |
| Входной разъем | AC input |
| Выходные клеммы | V+, V- |
| Управляющий разъем | 14-контактный HRS DF11-14DP-2DS или эквивалент |
| Сочленяемый корпус разъема | HRS DF11-14DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 625,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 63,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка | 4 шт. в упаковке; масса упаковки 10 кг; объем 1,72 куб. фута |
Функциональный алгоритм заряда
| Стадия | Описание |
| Стадия 1 | Заряд постоянным током |
| Стадия 2 | Заряд постоянным напряжением до снижения тока |
| Стадия 3 | Поддерживающий подзаряд |
| Порог индикации перехода | Приблизительно от 100 % тока постоянного тока до 10 % тока постоянного тока согласно графику |
Примечания
- Для иных спецификаций аккумуляторных батарей может потребоваться изменение параметров зарядного устройства. Для корректного выбора режима заряда следует согласовать допустимый зарядный ток и напряжение с изготовителем аккумулятора.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- В режиме зарядного устройства напряжение поддерживающего заряда регулируется встроенным подстроечным элементом.
- Указанный диапазон емкости аккумуляторов является рекомендуемым производителем устройства. Максимально допустимый зарядный ток должен подтверждаться производителем аккумуляторной батареи.
- При пониженном входном напряжении может потребоваться снижение выходной мощности согласно кривой дерейтинга.
- КПД для данной 24-вольтовой модели измерен при зарядном напряжении 33,6 В.
- Механизм защиты от короткого замыкания в режиме зарядного устройства нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Изделие рассматривается как компонент, предназначенный для установки в конечное оборудование. Проверка по требованиям ЭМС выполнялась при монтаже устройства на металлической пластине 600 x 900 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
- При эксплуатации на высоте свыше 2000 м требуется температурный дерейтинг: 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором.
- Номинальный выходной ток зависит от установленного выходного напряжения согласно кривой дерейтинга по выходному напряжению.
- Для соблюдения номинального режима должно выполняться условие: выходное напряжение, умноженное на выходной ток, не превышает номинальную мощность.
