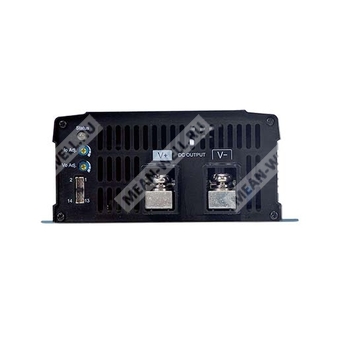

NPP-1200-48 - высоконадежное зарядное устройство и источник питания 2 в 1 для 48-вольтовых систем и свинцово-кислотных аккумуляторов.
Краткое назначение
NPP-1200-48 — промышленный AC/DC модуль MEAN WELL серии NPP-1200, совмещающий функции трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов и регулируемого источника питания постоянного напряжения. Переключение режима работы выполняется через управляющий разъем на передней панели.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPP |
Серия многофункциональных зарядных устройств и источников питания 2 в 1 |
| 1200 |
Номинальный класс мощности 1200 Вт |
| 48 |
Исполнение для 48-вольтовой системы, выход зарядного режима 57,6 В, режим плавающего заряда 55,2 В |
Особенности
- Многофункциональное одноустройственное решение: зарядное устройство аккумуляторов или источник питания.
- Выбор режима работы: зарядное устройство или источник питания.
- Регулировка выходного напряжения и выходного тока встроенными потенциометрами.
- Трехстадийная характеристика заряда в режиме зарядного устройства.
- Широкий диапазон регулировки выходного напряжения.
- Рабочий температурный диапазон от -30 до +70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вентилятор постоянного тока с термоуправлением для снижения шума.
- Дистанционное включение и отключение.
- Сигналы состояния зарядного устройства, полного заряда аккумулятора и исправности выхода.
- Соответствие требованиям безопасности IEC/EN/BS EN 62368-1 и IEC/EN/BS EN 60335-1/2-29.
- Предназначено для свинцово-кислотных аккумуляторов: жидкостных, Gel и AGM.
- Широкий диапазон входного напряжения 90…264 В переменного тока или 127…370 В постоянного тока.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства для электрических скутеров.
- Автодома, автобусы, тяжелые грузовые автомобили.
- Специальная техника.
- Системы видеонаблюдения.
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
Описание
NPP-1200-48 представляет собой компактное универсальное устройство двойного назначения. Помимо применения в качестве трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов, модуль может использоваться как источник питания постоянного напряжения для питания общей нагрузки. Переключение режима осуществляется установкой или снятием перемычки на фронтальном 14-контактном разъеме.
Устройство характеризуется сверхшироким диапазоном выходного напряжения, регулируемым с передней панели, а также регулируемым зарядным током. Встроенный интеллектуальный вентилятор с управлением по температуре снижает акустический шум и повышает ресурс системы охлаждения. Конструкция рассчитана на эксплуатацию в широком диапазоне температур окружающей среды и поддерживает дистанционное управление включением и отключением, а также выдачу дискретных сигналов состояния.
Режим работы: зарядное устройство аккумулятора
Выходные параметры
| Параметр |
Значение |
| Модель |
NPP-1200-48 |
| Напряжение ускоренного заряда |
57,6 В |
| Напряжение плавающего заряда |
55,2 В |
| Диапазон регулировки напряжения |
42…80 В |
| Способ регулировки напряжения |
Встроенный потенциометр |
| Максимальный выходной ток |
18 А |
| Диапазон регулировки тока |
9…18 А |
| Способ регулировки тока |
Встроенный потенциометр |
| Максимальная мощность |
1209,6 Вт |
| Рекомендуемая емкость аккумулятора |
60…210 А·ч |
| Стадия заряда |
3 стадии |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 127…370 В DC |
| Частотный диапазон |
47…63 Гц |
| Коэффициент мощности |
более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД, типовое значение |
94 % |
| Потребляемый ток, типовое значение |
12 А при 115 В AC; 6,5 А при 230 В AC |
| Пусковой ток, типовое значение |
50 А при 230 В AC, холодный старт |
Защиты и функциональные параметры
| Параметр |
Значение |
| Защита от короткого замыкания |
Ограничение тока; отключение зарядного устройства через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения |
82…100 В |
| Реакция на перенапряжение |
Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Сигнал исправности зарядного устройства |
TTL-уровень; высокий 4,5…5,5 В — нормальная работа, низкий от -0,5 до +0,5 В — авария или активна защита |
| Сигнал полного заряда аккумулятора |
TTL-уровень; высокий 4,5…5,5 В — аккумулятор заряжен, низкий от -0,5 до +0,5 В — идет заряд |
| Дистанционное управление |
Разомкнуто — заряд остановлен; замкнуто — нормальная работа |
| Управление вентилятором |
Включение и отключение зависит от внутренней температуры |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C, согласно кривой снижения мощности |
| Рабочая влажность |
20…95 % относительной влажности, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,05 %/°C в диапазоне 0…50 °C |
| Вибростойкость |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, Dekra BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
вход-выход 3 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм, 500 В DC, 25 °C, 70 % RH между вход-выход, вход-земля, выход-земля |
Электромагнитная эмиссия
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер |
BS EN/EN61000-3-3 |
Соответствует |
Электромагнитная устойчивость
| Параметр |
Стандарт |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивная РЧ-устойчивость |
BS EN/EN61000-4-6 |
Уровень 2, 3 В действующего значения |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Режим работы: источник питания
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
57,6 В |
| Диапазон регулировки напряжения |
42…80 В |
| Способ регулировки напряжения |
Встроенный потенциометр |
| Диапазон регулировки тока |
9…18 А |
| Номинальный ток |
18 А |
| Номинальная мощность |
1209,6 Вт |
| Пульсации и шум, максимум |
480 мВ пик-пик |
| Точность установки напряжения |
±1,0 % |
| Нестабильность по сети |
±0,5 % |
| Нестабильность по нагрузке |
±0,5 % |
| Время установления и нарастания |
1800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания |
16 мс при 230 В AC и 75 % нагрузки; 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 127…370 В DC |
| Частотный диапазон |
47…63 Гц |
| Коэффициент мощности |
более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД, типовое значение |
94 % |
| Потребляемый ток, типовое значение |
12 А при 115 В AC; 6,5 А при 230 В AC |
| Пусковой ток, типовое значение |
50 А при 230 В AC, холодный старт |
Защиты и функциональные параметры
| Параметр |
Значение |
| Защита от перегрузки |
105…115 % от номинальной выходной мощности |
| Реакция на перегрузку |
Ограничение тока; отключение устройства через 5 с; восстановление после повторной подачи питания |
| Защита от короткого замыкания |
Ограничение тока; отключение устройства через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения |
82…100 В |
| Реакция на перенапряжение |
Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Дистанционное управление |
Разомкнуто — питание выключено; замкнуто — питание включено |
| Сигнал исправности выхода |
TTL-уровень; высокий 4,5…5,5 В — нормальная работа, низкий от -0,5 до +0,5 В — отказ источника питания или активна защита |
| Управление скоростью вентилятора |
Зависит от внутренней температуры |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C, согласно кривой снижения мощности |
| Рабочая влажность |
20…95 % относительной влажности, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,05 %/°C в диапазоне 0…50 °C |
| Вибростойкость |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
CB IEC62368-1, Dekra BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
вход-выход 3 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм, 500 В DC, 25 °C, 70 % RH между вход-выход, вход-земля, выход-земля |
Электромагнитная эмиссия
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер |
BS EN/EN61000-3-3 |
Соответствует |
Электромагнитная устойчивость
| Параметр |
Стандарт |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивная РЧ-устойчивость |
BS EN/EN61000-4-6 |
Уровень 2, 3 В действующего значения |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Функциональная конфигурация и управление
Выбор режима работы
| Состояние контактов 3 и 4 |
Режим работы |
| Перемычка установлена |
Источник питания |
| Перемычка снята |
Зарядное устройство аккумулятора по умолчанию |
Трехстадийный алгоритм заряда
| Параметр |
Значение для NPP-1200-48 |
| Стадия 1 |
Постоянный ток |
| Стадия 2 |
Постоянное напряжение |
| Стадия 3 |
Плавающий заряд |
| Постоянный ток |
18 А |
| Напряжение ускоренного заряда |
57,6 В |
| Напряжение плавающего заряда |
55,2 В |
| Тип совместимых аккумуляторов |
Свинцово-кислотные: flooded, Gel, AGM |
Сигналы состояния и дистанционное управление
| Контакт |
Функция |
Описание |
| 5 |
Сигнал полного заряда аккумулятора |
TTL-выход относительно GND-AUX; высокий 4,5…5,5 В — аккумулятор заряжен; низкий от -0,5 до +0,5 В — идет заряд; максимальный ток источника 10 мА |
| 6 |
Сигнал Charger OK / DC OK |
TTL-выход относительно GND-AUX; высокий 4,5…5,5 В — нормальная работа; низкий от -0,5 до +0,5 В — отказ или активна защита; максимальный ток источника 10 мА |
| 7 |
Дистанционное включение/отключение |
Сухой контакт между Remote ON-OFF и +12V-AUX; замкнуто 10,8…13,2 В — включено; разомкнуто от -0,5 до +0,5 В — выключено; максимальное входное напряжение 13,2 В |
| 8 |
+12V-AUX |
Вспомогательное напряжение, управляется функцией Remote ON-OFF |
| 9, 10 |
GND-AUX |
Сигнальный возврат, изолирован от выходных клемм +V и -V |
Назначение контактов управляющего разъема
| Номер контакта |
Назначение |
| 1, 2, 11, 12, 13, 14 |
Не используется |
| 3, 4 |
Выбор режима зарядное устройство / источник питания |
| 5 |
Battery Full |
| 6 |
Charger OK / DC OK |
| 7 |
Remote ON-OFF |
| 8 |
+12V-AUX |
| 9, 10 |
GND-AUX |
Светодиодная индикация
| Режим |
Индикация |
Состояние |
| Зарядное устройство |
Зеленый |
Стадия плавающего заряда или аккумулятор полностью заряжен |
| Зарядное устройство |
Красный |
Заряд, стадия 1 или стадия 2 |
| Зарядное устройство |
Не светится |
Аварийное состояние |
| Источник питания |
Зеленый |
Нормальная работа |
| Источник питания |
Не светится |
Аварийное состояние |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
250 x 158 x 67 мм |
| Масса |
1,93 кг |
| Упаковка |
4 шт. в упаковке, масса 10 кг, объем 1,72 куб. фута |
| Направление охлаждения |
Принудительное воздушное охлаждение встроенным вентилятором |
Надежность
| Параметр |
Значение |
| MTBF |
625,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 63,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Разъемы и аксессуары
| Позиция |
Значение |
| Управляющий разъем |
HRS DF11-14DP-2DS или эквивалент |
| Ответная часть корпуса разъема |
HRS DF11-14DS или эквивалент |
| Контакты |
HRS DF11-**SC или эквивалент |
| Стандартный аксессуар для контактов 3 и 4 |
Стыковочная перемычка 1FF1HMJ20-020-95BS или эквивалент, 1 шт. |
| Опциональный аксессуар |
Ручка для переноски, опорные ножки, винты |
Примечания
- Для аккумуляторов с характеристиками, отличающимися от стандартных, может потребоваться изменение параметров зарядного устройства. Следует согласовать допустимые режимы с производителем аккумулятора и производителем источника.
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Напряжение плавающего заряда в режиме зарядного устройства регулируется потенциометром.
- Рекомендуемый диапазон емкости аккумуляторов приведен как ориентировочный; допустимый максимальный ток заряда необходимо дополнительно согласовывать с производителем аккумулятора.
- При пониженном входном напряжении может требоваться снижение выходной мощности согласно кривой дерейтинга.
- КПД для исполнения 48 В измерен при зарядном напряжении 67,2 В.
- Механизм защиты от короткого замыкания в режиме зарядного устройства нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Изделие рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнены при монтаже устройства на металлической пластине 600 x 900 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При эксплуатации на высоте более 2000 м температурный дерейтинг составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Выходная мощность определяется произведением выходного напряжения на выходной ток и не должна превышать номинальное значение; необходимо учитывать кривую дерейтинга.
- Сигнальные выходы Battery Full и Charger OK / DC OK имеют TTL-уровни и рассчитаны только на выдачу сигнала, максимальный ток источника 10 мА.
- Сигнальные цепи, связанные с GND-AUX, изолированы от силовых выходных клемм +V и -V.
