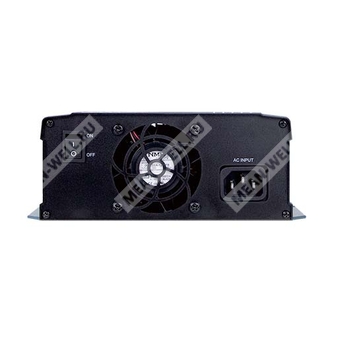

NPP-1700-12 - высоконадежное зарядное устройство для свинцово-кислотных аккумуляторов и программируемый источник питания 2 в 1 с широким диапазоном регулировки выходного напряжения.
Назначение
NPP-1700-12 — компактный силовой преобразователь серии NPP-1700 производства MEAN WELL, совмещающий функции трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов и источника питания постоянного напряжения для питания нагрузки. Модель рассчитана на номинальный выходной уровень 12 В класса и поддерживает быстрое переключение режима работы через разъем управления на передней панели.
Расшифровка партномера
| Элемент партномера | Значение | Расшифровка |
| NPP | Серия | Серия зарядных устройств и источников питания 2 в 1 |
| 1700 | Класс мощности | Номинальная мощность серии 1700 Вт |
| 12 | Выходной класс напряжения | Исполнение на 12 В |
Основные особенности
- Многофункциональное устройство: зарядное устройство аккумуляторов или источник питания, режим выбирается пользователем.
- Регулировка выходного напряжения и выходного тока встроенными потенциометрами.
- Трехстадийный алгоритм заряда в режиме зарядного устройства.
- Широкий диапазон рабочих температур от -30 до +70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Термоуправляемый вентилятор постоянного тока для снижения акустического шума.
- Дистанционное включение и выключение.
- Соответствие требованиям безопасности 62368-1 и 60335-1/2-29.
- Предназначено для свинцово-кислотных аккумуляторов.
- Широкий диапазон регулировки выходного напряжения.
- TTL-сигналы состояния зарядного устройства и полного заряда аккумулятора.
Области применения
- Резервное питание радиосистем.
- Зарядные системы электрических скутеров.
- Автомобильные и транспортные системы: кемперы, автобусы, тяжелые грузовые автомобили, специализированный транспорт.
- Системы видеонаблюдения.
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
Описание
NPP-1700-12 представляет собой миниатюризированное двухфункциональное устройство. Помимо применения в качестве трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов, оно может использоваться как источник питания постоянного напряжения для питания общей нагрузки. Переключение между режимом зарядного устройства и режимом источника питания выполняется подключением или снятием перемычки на разъеме передней панели. Устройство имеет сверхширокий диапазон регулировки выходного напряжения, регулировку напряжения на лицевой панели в диапазоне 10,5…21 В, регулировку зарядного тока в диапазоне 50…100 %, встроенный интеллектуальный вентилятор с изменяемой по температуре скоростью вращения, возможность дистанционного включения и выключения, а также встроенные сигналы состояния. Конструкция ориентирована на безопасную и надежную эксплуатацию в промышленной и транспортной аппаратуре.
Режим работы: зарядное устройство аккумуляторов
Выходные параметры
| Параметр | Значение для NPP-1700-12 |
| Напряжение ускоренного заряда | 14,4 В |
| Напряжение поддерживающего заряда | 13,8 В |
| Диапазон регулировки выходного напряжения | 10,5…21 В |
| Способ регулировки напряжения | Встроенный потенциометр |
| Максимальный выходной ток | 85 А |
| Диапазон регулировки тока | 42,5…85 А |
| Способ регулировки тока | Встроенный потенциометр |
| Максимальная выходная мощность | 1428 Вт |
| Рекомендуемая емкость аккумуляторной батареи | 300…1000 А·ч |
| Количество стадий заряда | 3 стадии |
Входные параметры
| Параметр | Значение для NPP-1700-12 |
| Диапазон входного напряжения | 90…264 В переменного тока; 250…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД типовой | 92 % |
| Потребляемый ток типовой | 14,8 А при 115 В переменного тока; 9,3 А при 230 В переменного тока |
| Пусковой ток типовой | 50 А при холодном пуске и 230 В переменного тока |
| Ток утечки | менее 0,75 мА при 240 В переменного тока по 60335-1/2-29; менее 1,5 мА пик при 240 В переменного тока по 62368-1 |
Защиты и функциональные параметры
| Параметр | Значение для NPP-1700-12 |
| Защита от короткого замыкания | Ограничение тока; зарядное устройство отключается; восстановление после повторного включения питания |
| Защита от перенапряжения | 21,5…26 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с защелкиванием; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Сигнал исправности зарядного устройства | TTL-уровень; высокий 4,5…5,5 В — нормальная работа, низкий от -0,5 до +0,5 В — отказ или активирована защита |
| Сигнал полного заряда аккумулятора | TTL-уровень; высокий 4,5…5,5 В — аккумулятор заряжен, низкий от -0,5 до +0,5 В — идет заряд |
| Дистанционное управление | Разомкнуто — заряд остановлен; замкнуто — нормальная работа зарядного устройства |
| Управление вентилятором | Включение и выключение зависят от внутренней температуры |
Параметры окружающей среды
| Параметр | Значение для NPP-1700-12 |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…95 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока, 25 °C, 70 % относительной влажности для цепей вход-выход, вход-земля, выход-земля |
Эмиссия помех
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс A |
| Гармоники тока | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
Устойчивость к помехам
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные РЧ-помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Режим работы: источник питания
Выходные параметры
| Параметр | Значение для NPP-1700-12 |
| Выходное напряжение постоянного тока | 14,4 В |
| Диапазон регулировки выходного напряжения | 10,5…21 В |
| Способ регулировки напряжения | Встроенный потенциометр |
| Диапазон регулировки тока | 42,5…85 А |
| Номинальный ток | 85 А |
| Номинальная мощность | 1428 Вт |
| Пульсации и шум, максимум | 180 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±2,0 % |
| Время установления и нарастания | 1800 мс, 60 мс при 230 В переменного тока и полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В переменного тока и 75 % нагрузки; 10 мс при 230 В переменного тока и полной нагрузке |
Входные параметры
| Параметр | Значение для NPP-1700-12 |
| Диапазон входного напряжения | 90…264 В переменного тока; 250…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД типовой | 92 % |
| Потребляемый ток типовой | 14,8 А при 115 В переменного тока; 9,3 А при 230 В переменного тока |
| Пусковой ток типовой | 50 А при холодном пуске и 230 В переменного тока |
| Ток утечки | менее 0,75 мА при 240 В переменного тока по 60335-1/2-29; менее 1,5 мА пик при 240 В переменного тока по 62368-1 |
Защиты и функциональные параметры
| Параметр | Значение для NPP-1700-12 |
| Защита от перегрузки | 105…115 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока; устройство отключается через 5 с; восстановление после повторного включения питания |
| Защита от короткого замыкания | Ограничение тока; устройство отключается; восстановление после повторного включения питания |
| Защита от перенапряжения | 21,5…26 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с защелкиванием; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Дистанционное управление | Разомкнуто — питание выключено; замкнуто — питание включено |
| Сигнал DC OK | TTL-уровень; высокий 4,5…5,5 В — источник работает нормально, низкий от -0,5 до +0,5 В — отказ или активирована защита |
| Регулирование скорости вентилятора | Зависит от внутренней температуры |
Параметры окружающей среды
| Параметр | Значение для NPP-1700-12 |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…95 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока, 25 °C, 70 % относительной влажности для цепей вход-выход, вход-земля, выход-земля |
Эмиссия помех
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 | Класс B |
| Излучаемые помехи | BS EN/EN55032 | Класс A |
| Гармоники тока | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
Устойчивость к помехам
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные РЧ-помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Функциональные режимы и управление
Выбор режима работы
| Состояние перемычки между выводами 3 и 4 | Режим |
| Перемычка установлена | Режим источника питания |
| Перемычка снята | Режим зарядного устройства аккумуляторов по умолчанию |
Профиль заряда
| Параметр | NPP-1700-12 |
| Ток стадии постоянного тока | 85 А |
| Напряжение ускоренного заряда | 14,4 В |
| Напряжение плавающего заряда | 13,8 В |
| Тип аккумуляторов | Свинцово-кислотные: заливные, Gel, AGM |
Логические сигналы и дистанционное управление
| Контакт | Назначение | Описание |
| 1, 2, 11, 12, 13, 14 | Не используются | Не подключены |
| 3, 4 | Выбор режима зарядное устройство / источник питания | Разомкнуто — зарядное устройство; замкнуто — источник питания |
| 5 | Сигнал полного заряда аккумулятора | TTL-сигнал относительно GND-AUX; высокий уровень 4,5…5,5 В — аккумулятор заряжен; низкий уровень от -0,5 до +0,5 В — идет заряд; только выход, максимальный ток источника 10 мА |
| 6 | Сигнал Charger OK / DC OK | TTL-сигнал относительно GND-AUX; высокий уровень 4,5…5,5 В — нормальная работа; низкий уровень от -0,5 до +0,5 В — отказ или активна защита; только выход, максимальный ток источника 10 мА |
| 7 | Дистанционное включение / выключение | Сухой контакт между выводом 7 и +12V-AUX; короткое замыкание 10,8…13,2 В — включено; разомкнуто от -0,5 до +0,5 В — выключено; максимальное входное напряжение 13,2 В |
| 8 | Вспомогательное напряжение +12V-AUX | Используется функцией дистанционного включения / выключения |
| 9, 10 | GND-AUX | Общий провод вспомогательных сигналов; сигнальная цепь изолирована от выходных клемм +V и -V |
Светодиодная индикация
| Режим | Индикация | Состояние |
| Зарядное устройство | Зеленый | Стадия плавающего заряда, стадия 3, либо аккумулятор полностью заряжен |
| Зарядное устройство | Красный | Идет заряд, стадия 1 или стадия 2 |
| Зарядное устройство | Свет отсутствует | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Свет отсутствует | Аварийное состояние |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 307,7 × 184 × 70 мм |
| Масса | 2,96 кг |
| Упаковка | 4 шт. в упаковке; масса упаковки 14 кг; объем 2,58 куб. фута |
| Номер корпуса | 286C |
Надежность
| Параметр | Значение |
| MTBF | 577,4 тыс. ч минимум по Telcordia SR-332; 58,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Разъем управления и комплектующие
| Параметр | Значение |
| Разъем управления | HRS DF11-14DP-2DS или эквивалент |
| Ответная часть корпуса | HRS DF11-14DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
| Стандартный аксессуар для выводов 3 и 4 | Контактная перемычка 1FF1HMJ20-020-95BS или эквивалент, 1 шт. |
| Опциональный аксессуар | Ручка для переноски, площадки и винты поставляются отдельно |
Примечания
- Для аккумуляторов с отличающимися требованиями может потребоваться модификация параметров зарядного устройства. Для уточнения необходимо согласование с производителем аккумулятора и MEAN WELL.
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- В режиме зарядного устройства напряжение поддерживающего заряда регулируется потенциометром.
- Рекомендуемый диапазон емкости аккумулятора приведен как рекомендация производителя источника. Допустимый максимальный зарядный ток следует дополнительно согласовать с изготовителем аккумулятора.
- При пониженном входном напряжении может потребоваться дерейтинг. Необходимо учитывать кривую снижения параметров.
- КПД для исполнения 12 В измеряется при напряжении заряда 16,8 В.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Изделие рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнены при монтаже на металлическую пластину размером 600 × 900 мм и толщиной 1 мм. Для конечного оборудования требуется повторное подтверждение соответствия требованиям ЭМС.
- При эксплуатации на высоте свыше 2000 м требуется температурный дерейтинг: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Номинальный выходной ток зависит от установленного выходного напряжения.
- Условие эксплуатации по мощности: произведение выходного напряжения на выходной ток не должно превышать номинальную мощность; необходимо учитывать кривые дерейтинга.
- Сигнальные выводы Charger OK, DC OK и Battery Full имеют TTL-уровни; максимальный ток источника сигнала составляет 10 мА.
- Выводы сигнализации ориентированы относительно GND-AUX; сигнальная цепь изолирована от силовых выходов +V и -V.
