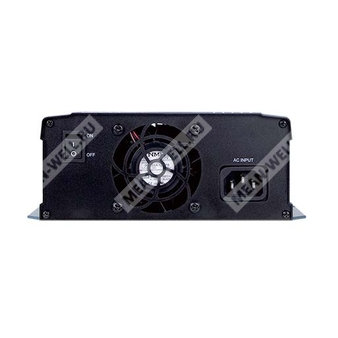

NPP-1700-24 - зарядное устройство 3-ступенчатого типа и регулируемый источник питания постоянного тока для систем 24 В.
NPP-1700-24 — компонент серии NPP-1700 компании MEAN WELL, представляющий собой высоконадежный источник вторичного электропитания класса 2 в 1: зарядное устройство для свинцово-кислотных аккумуляторных батарей и источник питания постоянного напряжения. Переключение между режимом зарядного устройства и режимом источника питания выполняется через перемычку на 14-контактном разъеме управления. Устройство рассчитано на питание от однофазной сети переменного тока или от источника постоянного тока, имеет активную коррекцию коэффициента мощности, принудительное воздушное охлаждение, дистанционное управление включением, сигнализацию состояния и широкий диапазон регулировки выходного напряжения и тока.
Расшифровка партномера
| Элемент партномера | Значение |
| NPP | Серия зарядных устройств и источников питания 2 в 1 |
| 1700 | Номинальная мощность серии 1700 Вт |
| 24 | Номинальный класс выходного напряжения 24 В |
Основные особенности
- Многофункциональное исполнение: зарядное устройство аккумуляторов или источник питания.
- Выбор режима работы на передней панели через перемычку.
- Регулировка выходного напряжения и выходного тока встроенными потенциометрами.
- Трехступенчатый алгоритм заряда для режима зарядного устройства.
- Широкий диапазон регулировки выходного напряжения.
- Широкий диапазон рабочих температур от минус 30 до плюс 70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Термоуправляемый вентилятор постоянного тока для снижения акустического шума.
- Дистанционное включение и отключение.
- Подходит для свинцово-кислотных аккумуляторов типов flooded, Gel и AGM.
- Выходные сигналы состояния зарядного устройства, полного заряда батареи и исправности источника питания в логическом TTL-уровне.
Области применения
- Резервное питание радиосистем.
- Зарядные системы электрических скутеров.
- Бортовые системы кемперов, автобусов, тяжелых грузовиков и специализированного транспорта.
- Системы видеонаблюдения.
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
Описание
NPP-1700-24 выполнен в компактном корпусе и предназначен для эксплуатации в составе конечного оборудования. В режиме зарядного устройства он работает как трехступенчатое зарядное устройство для свинцово-кислотных аккумуляторных батарей 24-вольтового класса. В режиме источника питания устройство формирует стабилизированное выходное постоянное напряжение для питания общей нагрузки. Переключение режимов выполняется установкой или снятием перемычки между контактами 3 и 4 управляющего разъема.
Устройство обеспечивает регулировку выходного напряжения в широком диапазоне 21…42 В, а также регулировку выходного тока в диапазоне 25…50 А. В режиме зарядного устройства реализована трехступенчатая характеристика заряда с переходом от режима постоянного тока к режиму постоянного напряжения и далее в режим подзаряда. Встроенный вентилятор с температурным управлением изменяет скорость вращения в зависимости от внутренней температуры. Предусмотрены дистанционное управление, индикация состояния и изолированные сигнальные цепи вспомогательного интерфейса.
Режимы работы
| Состояние перемычки между выводами 3 и 4 | Режим работы |
| Перемычка снята | Режим зарядного устройства, режим по умолчанию |
| Перемычка установлена | Режим источника питания |
Параметры в режиме зарядного устройства
Выход
| Параметр | Значение для NPP-1700-24 |
| Напряжение форсированного заряда | 28,8 В |
| Напряжение буферного заряда | 27,6 В |
| Диапазон регулировки напряжения | 21…42 В, встроенный потенциометр |
| Максимальный выходной ток | 50 А |
| Диапазон регулировки тока заряда | 25…50 А |
| Максимальная мощность | 1680 Вт |
| Рекомендуемая емкость аккумуляторной батареи | 200…640 А·ч |
| Стадии заряда | 3 стадии |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 250…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока, при полной нагрузке |
| КПД типовой | 93 % |
| Потребляемый ток типовой | 14,8 А при 115 В переменного тока; 9,3 А при 230 В переменного тока |
| Пусковой ток типовой | 50 А при холодном пуске и 230 В переменного тока |
| Ток утечки | менее 0,75 мА при 240 В переменного тока по 60335-1/2-29; менее 1,5 мА пик при 240 В переменного тока по 62368-1 |
Защиты и функции
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока постоянного уровня; зарядное устройство отключается; восстановление после повторной подачи питания |
| Защита от перенапряжения | 43…52 В |
| Тип срабатывания защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Сигнал исправности зарядного устройства | TTL-выход: высокий уровень 4,5…5,5 В; низкий уровень минус 0,5…0,5 В при неисправности или срабатывании защиты |
| Сигнал полного заряда батареи | TTL-выход: высокий уровень 4,5…5,5 В при полном заряде; низкий уровень минус 0,5…0,5 В при зарядке |
| Дистанционное управление | Разомкнуто — заряд остановлен; замкнуто — нормальная работа зарядного устройства |
| Управление вентилятором | Включение и выключение в зависимости от внутренней температуры |
Параметры в режиме источника питания
Выход
| Параметр | Значение для NPP-1700-24 |
| Номинальное выходное напряжение | 28,8 В |
| Диапазон регулировки напряжения | 21…42 В, встроенный потенциометр |
| Диапазон регулировки тока | 25…50 А |
| Номинальный ток | 50 А |
| Номинальная мощность | 1680 Вт |
| Пульсации и шум, максимум | 300 мВ пик-пик |
| Точность установки напряжения | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±1,0 % |
| Время установления и нарастания | 1800 мс, 60 мс при 230 В переменного тока и полной нагрузке |
| Время удержания типовое | 16 мс при 230 В переменного тока и 75 % нагрузки; 10 мс при 230 В переменного тока и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 250…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока, при полной нагрузке |
| КПД типовой | 93 % |
| Потребляемый ток типовой | 14,8 А при 115 В переменного тока; 9,3 А при 230 В переменного тока |
| Пусковой ток типовой | 50 А при холодном пуске и 230 В переменного тока |
| Ток утечки | менее 0,75 мА при 240 В переменного тока по 60335-1/2-29; менее 1,5 мА пик при 240 В переменного тока по 62368-1 |
Защиты и функции
| Параметр | Значение |
| Защита от перегрузки | 105…115 % от номинальной выходной мощности |
| Тип срабатывания защиты от перегрузки | Ограничение тока постоянного уровня; отключение устройства через 5 с; восстановление после повторной подачи питания |
| Защита от короткого замыкания | Ограничение тока постоянного уровня; отключение устройства; восстановление после повторной подачи питания |
| Защита от перенапряжения | 43…52 В |
| Тип срабатывания защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Дистанционное управление | Разомкнуто — питание выключено; замкнуто — питание включено |
| Сигнал исправности источника питания | TTL-выход: высокий уровень 4,5…5,5 В; низкий уровень минус 0,5…0,5 В при неисправности или срабатывании защиты |
| Управление скоростью вентилятора | В зависимости от внутренней температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от минус 30 до плюс 70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20…95 % относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 85 °C |
| Влажность хранения | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, Dekra BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ переменного тока; вход-FG: 2 кВ переменного тока; выход-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм при 500 В постоянного тока, 25 °C, 70 % относительной влажности |
Эмиссия помех
| Испытание | Норма | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
Устойчивость к помехам
| Испытание | Норма | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные ВЧ помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В действующее значение |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 577,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 58,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 307,7 × 184 × 70 мм |
| Масса | 2,96 кг |
| Упаковка | 4 шт. в коробке; масса брутто 14 кг; объем 2,58 куб. фута |
Алгоритм заряда
| Параметр | Значение для NPP-1700-24 |
| Стадия 1 | Постоянный ток |
| Стадия 2 | Постоянное напряжение |
| Стадия 3 | Буферный подзаряд |
| Ток постоянного тока | 50 А |
| Напряжение форсированного заряда | 28,8 В |
| Напряжение буферного заряда | 27,6 В |
| Совместимые типы АКБ | Свинцово-кислотные: flooded, Gel, AGM |
Сигналы управления и индикации
Назначение контактов 14-контактного разъема
| Контакт | Назначение | Описание |
| 1, 2, 11, 12, 13, 14 | Не используется | Не подключено |
| 3, 4 | Выбор режима зарядное устройство или источник питания | Разомкнуто: зарядное устройство; замкнуто: источник питания |
| 5 | Сигнал полного заряда батареи | TTL-уровень относительно GND-AUX, максимум 10 мА; низкий уровень при зарядке, высокий уровень при полном заряде |
| 6 | Сигнал исправности зарядного устройства или источника питания | TTL-уровень относительно GND-AUX, максимум 10 мА; высокий уровень при нормальной работе, низкий при неисправности или защите |
| 7 | Дистанционное включение и отключение | Сухой контакт между Remote ON-OFF и +12V-AUX; замыкание — включено, размыкание — выключено; максимальное входное напряжение 13,2 В |
| 8 | Вспомогательное напряжение +12 В | Управляется функцией дистанционного включения и отключения |
| 9, 10 | GND-AUX | Общий провод сигнальных цепей, изолирован от выходных клемм +V и -V |
Логические уровни сигналов
| Сигнал | Низкий уровень | Высокий уровень |
| Исправность зарядного устройства / источника питания | от минус 0,5 до 0,5 В | от 4,5 до 5,5 В |
| Полный заряд батареи | от минус 0,5 до 0,5 В | от 4,5 до 5,5 В |
Состояние светодиодной индикации
| Режим | Состояние индикатора | Смысл |
| Зарядное устройство | Зеленый | Стадия подзаряда или батарея полностью заряжена |
| Зарядное устройство | Красный | Зарядка, стадия 1 или стадия 2 |
| Зарядное устройство | Не светится | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Не светится | Аварийное состояние |
Механические данные
| Параметр | Значение |
| Номер корпуса | 286C |
| Габариты корпуса | 307,7 × 184 × 70 мм |
| Допуск на размеры | ±1 мм |
| Направление воздушного потока | Вдоль корпуса, со стороны вентилятора к выходной части |
| Разъем управления | HRS DF11-14DP-2DS или эквивалент |
| Ответная часть разъема | HRS DF11-14DS или эквивалент |
| Контакты ответной части | HRS DF11-**SC или эквивалент |
Комплект и принадлежности
| Наименование | Значение |
| Стандартный аксессуар | Ответная перемычка для контактов 3 и 4 |
| Обозначение аксессуара | 1FF1HMJ20-020-95BS или эквивалент |
| Количество | 1 шт. |
| Опциональная принадлежность | Ручка для переноски |
Примечания
- Для аккумуляторов с иными характеристиками может потребоваться изменение параметров зарядного устройства. Для выбора режима заряда необходимо учитывать требования производителя аккумуляторной батареи.
- Если не указано иное, параметры приведены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- В режиме зарядного устройства напряжение буферного заряда регулируется встроенным потенциометром.
- Рекомендуемый диапазон емкости аккумуляторной батареи является рекомендацией производителя источника питания. Предельно допустимый зарядный ток следует согласовывать с производителем аккумуляторной батареи.
- При пониженном входном напряжении требуется снижение нагрузки в соответствии с кривой дерейтинга.
- Типовой КПД для модели 24 В измерен при зарядном напряжении 33,6 В.
- Механизм защиты от короткого замыкания для режима зарядного устройства нормирован для случая возникновения короткого замыкания после включения устройства.
- Устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Проверка электромагнитной совместимости выполнялась при монтаже на металлической пластине 600 × 900 мм толщиной 1 мм; соответствие в составе конечного изделия должно подтверждаться дополнительно.
- При эксплуатации на высоте свыше 2000 м допустимая окружающая температура должна снижаться на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
- Выходная мощность определяется произведением выходного напряжения на выходной ток и не должна превышать номинальное значение с учетом кривой снижения мощности.
- Номинальный выходной ток зависит от установленного выходного напряжения.
