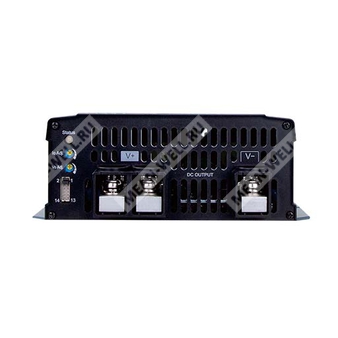

NPP-1700-48 - зарядное устройство для свинцово-кислотных аккумуляторов и источник питания постоянного тока с широким диапазоном выходного напряжения.
Назначение
NPP-1700-48 — промышленный AC/DC модуль серии NPP-1700 производства MEAN WELL, совмещающий функции трехстадийного зарядного устройства для свинцово-кислотных аккумуляторных батарей и источника питания постоянного напряжения для питания нагрузки. Модель рассчитана на номинальный выходной уровень 48 В класса и обеспечивает работу в двух режимах, выбираемых через управляющий разъем на лицевой панели.
Расшифровка партномера
| Элемент партномера | Значение |
| NPP | Серия многофункциональных зарядных устройств и источников питания 2-в-1 |
| 1700 | Класс номинальной мощности 1700 Вт |
| 48 | Исполнение по выходному напряжению 48 В |
Особенности
- Многофункциональное одиночное устройство: зарядное устройство аккумуляторов или источник питания.
- Переключаемый режим работы.
- Регулировка выходного напряжения и выходного тока встроенными подстроечными элементами.
- Трехстадийный алгоритм заряда в режиме зарядного устройства.
- Широкий диапазон рабочих температур: от -30 до +70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Термоуправляемый вентилятор постоянного тока для снижения акустического шума.
- Дистанционное включение и отключение.
- Соответствие требованиям двойной сертификации по стандартам безопасности 62368-1 и 60335-1/2-29.
- Применимость для свинцово-кислотных аккумуляторов.
- Широкий диапазон регулировки выходного напряжения.
Области применения
- Резервное питание радиосистем.
- Зарядные системы электротранспорта и электросамокатов.
- Автомобильные и транспортные системы: кемперы, автобусы, тяжелые грузовые автомобили.
- Специализированный транспорт.
- Системы видеонаблюдения.
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
Описание
NPP-1700-48 представляет собой компактный двухфункциональный силовой модуль. Помимо применения в качестве трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов, устройство может использоваться как источник питания постоянного напряжения для питания общей нагрузки. Переключение режима работы выполняется установкой или удалением перемычки на контактах 3 и 4 четырнадцатиконтактного разъема на передней панели.
Конструкция предусматривает сверхширокий диапазон регулировки выходного напряжения, регулировку зарядного тока, встроенный интеллектуальный вентилятор с зависимой от температуры скоростью вращения, дистанционное управление включением и отключением, сигнальные выходы состояния и набор встроенных защит. Для модели NPP-1700-48 номинальное зарядное напряжение повышенного уровня составляет 57,6 В, поддерживающего уровня — 55,2 В.
Режимы работы
| Состояние контактов 3 и 4 | Режим работы |
| Перемычка установлена | Режим источника питания |
| Перемычка снята | Режим зарядного устройства аккумулятора по умолчанию |
Параметры в режиме зарядного устройства
Выходные параметры
| Параметр | Значение для NPP-1700-48 |
| Напряжение заряда повышенного уровня | 57,6 В |
| Напряжение поддерживающего заряда | 55,2 В |
| Диапазон регулировки напряжения | 42...80 В |
| Регулировка напряжения | Встроенный подстроечный резистор |
| Максимальный выходной ток | 25 А |
| Диапазон регулировки тока | 12,5...25 А |
| Максимальная мощность | 1680 Вт |
| Рекомендуемая емкость аккумулятора | 100...330 А·ч |
| Количество стадий заряда | 3 |
| Подходящий тип аккумуляторов | Свинцово-кислотные: залитые, Gel, AGM |
Входные параметры
| Параметр | Значение для NPP-1700-48 |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | более 0,98 при 115 В AC; более 0,95 при 230 В AC |
| КПД типовой | 94 % |
| Потребляемый ток типовой | 14,8 А при 115 В AC; 9,3 А при 230 В AC |
| Пусковой ток типовой | 50 А при 230 В AC, холодный старт |
| Ток утечки | менее 0,75 мА при 240 В AC по 60335-1/2-29; менее 1,5 мА пиковое значение при 240 В AC по 62368-1 |
Защиты и функции
| Параметр | Значение для NPP-1700-48 |
| Защита от короткого замыкания | Ограничение тока постоянного уровня; после 5 с зарядное устройство отключается; восстановление после повторного включения питания |
| Защита от перенапряжения | Срабатывание при 82...100 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Удаленное управление | Разомкнуто: заряд остановлен; замкнуто: нормальная работа зарядного устройства |
| Управление вентилятором | Включение и отключение в зависимости от внутренней температуры |
| Сигнал исправности зарядного устройства | TTL-уровень; высокий 4,5...5,5 В — нормальная работа; низкий от -0,5 до +0,5 В — отказ или активна защита |
| Сигнал полного заряда батареи | TTL-уровень; высокий 4,5...5,5 В — батарея полностью заряжена; низкий от -0,5 до +0,5 В — идет заряд |
Условия окружающей среды
| Параметр | Значение для NPP-1700-48 |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20...95 % RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для NPP-1700-48 |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH для цепей вход-выход, вход-земля, выход-земля |
Электромагнитная эмиссия
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032, BS EN/EN55014-1 | Класс B |
| Излучаемые помехи | BS EN/EN55032, BS EN/EN55014-1 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
Помехоустойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В действующее |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Параметры в режиме источника питания
Выходные параметры
| Параметр | Значение для NPP-1700-48 |
| Номинальное выходное напряжение | 57,6 В |
| Диапазон регулировки напряжения | 42...80 В |
| Регулировка напряжения | Встроенный подстроечный резистор |
| Диапазон регулировки тока | 12,5...25 А |
| Номинальный ток | 25 А |
| Номинальная мощность | 1680 Вт |
| Пульсации и шум максимум | 480 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0 % |
| Линейная нестабильность | ±0,5 % |
| Нестабильность по нагрузке | ±1,0 % |
| Время установления и нарастания | 1800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75 % нагрузки; 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение для NPP-1700-48 |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | более 0,98 при 115 В AC; более 0,95 при 230 В AC |
| КПД типовой | 94 % |
| Потребляемый ток типовой | 14,8 А при 115 В AC; 9,3 А при 230 В AC |
| Пусковой ток типовой | 50 А при 230 В AC, холодный старт |
| Ток утечки | менее 0,75 мА при 240 В AC |
Защиты и функции
| Параметр | Значение для NPP-1700-48 |
| Защита от перегрузки | Срабатывание при 105...115 % номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня; устройство отключается через 5 с; восстановление после повторного включения питания |
| Защита от короткого замыкания | Ограничение тока постоянного уровня; устройство отключается через 5 с; восстановление после повторного включения питания |
| Защита от перенапряжения | Срабатывание при 82...100 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Удаленное управление | Разомкнуто: питание выключено; замкнуто: питание включено |
| Сигнал исправности выхода | TTL-уровень; высокий 4,5...5,5 В — нормальная работа; низкий от -0,5 до +0,5 В — отказ источника питания или активна защита |
| Управление скоростью вентилятора | В зависимости от внутренней температуры |
Условия окружающей среды
| Параметр | Значение для NPP-1700-48 |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20...95 % RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для NPP-1700-48 |
| Стандарты безопасности | CB IEC62368-1, BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH для цепей вход-выход, вход-земля, выход-земля |
Электромагнитная эмиссия
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032, BS EN/EN55014-1 | Класс B |
| Излучаемые помехи | BS EN/EN55032, BS EN/EN55014-1 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер | BS EN/EN61000-3-3 | Соответствует |
Помехоустойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В действующее |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Алгоритм заряда
В режиме зарядного устройства реализована трехстадийная кривая заряда:
- Стадия 1 — заряд постоянным током.
- Стадия 2 — заряд при постоянном напряжении до снижения тока.
- Стадия 3 — поддерживающий заряд.
| Параметр | NPP-1700-48 |
| Ток стадии постоянного тока | 25 А |
| Напряжение повышенного заряда | 57,6 В |
| Напряжение поддерживающего заряда | 55,2 В |
Сигналы, дистанционное управление и назначение контактов
Устройство оснащено 14-контактным управляющим разъемом. Рекомендуемый соединитель: HRS DF11-14DP-2DS или эквивалент. Ответная часть: HRS DF11-14DS или эквивалент. Контакты: HRS DF11-**SC или эквивалент.
| Контакт | Назначение | Описание |
| 1, 2, 11, 12, 13, 14 | Не используется | Не подключено |
| 3, 4 | Выбор режима зарядное устройство / источник питания | Разомкнуто: режим зарядного устройства, индикация соответствует режиму зарядки. Замкнуто: режим источника питания, индикатор нагрузки зеленый |
| 5 | Сигнал полного заряда батареи | TTL-выход относительно GND-AUX. Низкий уровень от -0,5 до +0,5 В — батарея заряжается. Высокий уровень 4,5...5,5 В — батарея полностью заряжена. Максимальный ток источника 10 мА |
| 6 | Сигнал исправности зарядного устройства / выхода | TTL-выход относительно GND-AUX. Низкий уровень от -0,5 до +0,5 В — отказ или активна защита. Высокий уровень 4,5...5,5 В — нормальная работа. Максимальный ток источника 10 мА |
| 7 | Дистанционное включение/отключение | Сухой контакт между контактом 7 и +12V-AUX. Замыкание 10,8...13,2 В — включено. Размыкание от -0,5 до +0,5 В — выключено. Максимальное входное напряжение 13,2 В |
| 8 | +12V-AUX | Вспомогательное напряжение для функции дистанционного управления |
| 9, 10 | GND-AUX | Общий провод вспомогательных сигналов; возврат сигнала изолирован от выходных клемм +V и -V |
Примечание по сигналам:
- Неизолированные сигналы отсчитываются относительно общего сигнального провода.
- Изолированные сигналы отсчитываются относительно GND-AUX.
Светодиодная индикация
| Режим | Состояние индикатора | Значение |
| Зарядное устройство | Зеленый | Стадия поддерживающего заряда или батарея полностью заряжена |
| Зарядное устройство | Красный | Заряд, стадия 1 или стадия 2 |
| Зарядное устройство | Не светится | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Не светится | Аварийное состояние |
Дерейтинг и регулирование
| Параметр | Значение |
| Работа по температуре | Полная мощность до +50 °C, далее снижение мощности; при +70 °C доступно около 50 % мощности |
| Зависимость от входного напряжения | При входном напряжении около 90...180 В AC выходной ток ограничивается примерно до 70 %; при 190...264 В AC доступно 100 % выходного тока |
| Зависимость тока от выходного напряжения | Номинальный ток изменяется в зависимости от установленного выходного напряжения |
| Условие по мощности | Произведение выходного напряжения на выходной ток не должно превышать номинальную мощность |
Наработка на отказ, габариты и упаковка
| Параметр | Значение для NPP-1700-48 |
| MTBF | 192,5 тыс. ч минимум по Telcordia SR-332; 58,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 300 × 184 × 70 мм |
| Масса | 2,96 кг |
| Упаковка | 4 шт. в упаковке; масса упаковки 14 кг; объем 2,58 куб. фута |
Механические сведения
| Параметр | Значение |
| Исполнение корпуса | Case No. 286C |
| Направление воздушного потока | Указано на корпусе, принудительное охлаждение встроенным вентилятором |
| Регулировка тока | Подстроечный элемент Io Adj. |
| Регулировка напряжения | Подстроечный элемент Vo Adj. |
| Выходные клеммы | Силовые клеммы +V и -V |
| Сетевой вход | AC INPUT |
Примечания
- Для аккумуляторов с отличающимися характеристиками может потребоваться изменение параметров зарядного устройства. Для выбора допустимого режима заряда необходимо учитывать рекомендации производителя аккумулятора.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Напряжение поддерживающего заряда в режиме зарядного устройства регулируется встроенным подстроечным резистором.
- Указанный диапазон емкости аккумуляторов является рекомендуемым со стороны MEAN WELL. Ограничение максимального зарядного тока должно согласовываться с производителем аккумулятора.
- При пониженных входных напряжениях может потребоваться дерейтинг. Необходимо учитывать соответствующую кривую снижения мощности.
- КПД для модели 48 В измеряется при напряжении заряда 67,2 В.
- Механизм защиты от короткого замыкания в режиме зарядного устройства нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Окончательное оборудование должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
- При эксплуатации на высоте свыше 2000 м требуется снижение допустимой температуры окружающей среды: на 3,5 °C на каждые 1000 м для исполнений без вентилятора и на 5 °C на каждые 1000 м для исполнений с вентилятором.
