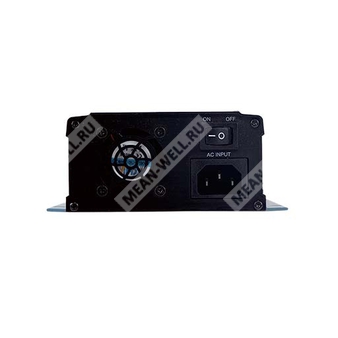

NPP-450-12 - комбинированное устройство 2 в 1 для зарядки 12-вольтовых свинцово-кислотных аккумуляторов и питания нагрузки постоянным напряжением.
Расшифровка партномера
| Элемент партномера | Значение |
| NPP | Серия зарядных устройств и источников питания 2 в 1 |
| 450 | Номинальная мощность 450 Вт класса |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
NPP-450-12 представляет собой миниатюризированный комбинированный источник, совмещающий функции трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов и источника питания постоянного напряжения для питания общей нагрузки. Переключение режима работы выполняется через разъем на передней панели.
Особенности
- Многофункциональное одиночное устройство с выбираемыми режимами зарядного устройства или источника питания.
- Регулировка выходного напряжения и тока при помощи встроенных подстроечных резисторов.
- Трехстадийный алгоритм заряда для режима зарядного устройства.
- Широкий диапазон рабочих температур от минус 30 до плюс 70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Терморегулируемый вентилятор постоянного тока для снижения шума.
- Удаленное включение и выключение.
- Соответствие требованиям двойной сертификации 62368-1 и 60335-1/2-29.
- Пригодность для свинцово-кислотных аккумуляторов.
- Доступен опциональный переносной держатель.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства для электрических скутеров.
- Кемперы, автобусы, тяжелые грузовые автомобили, специализированный транспорт.
- Системы видеонаблюдения.
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
Описание
NPP-450-12 является интеллектуальным универсальным устройством, объединяющим зарядное устройство и источник питания. В режиме зарядного устройства он реализует трехстадийную характеристику заряда свинцово-кислотных аккумуляторов. В режиме источника питания устройство формирует стабилизированное постоянное напряжение для питания нагрузки.
Для серии предусмотрен сверхширокий диапазон регулировки выходного напряжения на передней панели; для исполнения на 12 В диапазон составляет от 10,5 до 21 В. Ток заряда также регулируется в пределах от 50 до 100 % номинального значения. В конструкции применен интеллектуальный вентилятор с изменяемой скоростью вращения в зависимости от температуры, что снижает акустический шум и увеличивает ресурс вентилятора. Реализованы функции удаленного управления, индикации состояния и встроенные схемы защиты.
Режим зарядного устройства
Выходные параметры
| Параметр | Значение |
| Модель | NPP-450-12 |
| Напряжение ускоренного заряда | 14,4 В |
| Напряжение буферного заряда | 13,8 В |
| Диапазон регулировки напряжения | 10,5...21 В |
| Максимальный выходной ток в режиме стабилизации тока | 25 А |
| Диапазон регулировки тока | 12,5...25 А |
| Максимальная мощность | 420 Вт |
| Рекомендуемая емкость аккумулятора | 90...300 А·ч |
| Количество стадий заряда | 3 |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД типовой | 92 % |
| Потребляемый ток типовой | 4,5 А при 115 В переменного тока; 2,2 А при 230 В переменного тока |
| Пусковой ток типовой | 50 А при 230 В переменного тока, холодный старт |
Защиты и функциональные параметры
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока; отключение зарядного устройства через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | 21,5...26 В |
| Тип защиты от перенапряжения | Отключение и фиксация выходного напряжения; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Сигнал исправности зарядного устройства | ТТЛ-уровень; высокий уровень 4,5...5,5 В при нормальной работе; низкий уровень от минус 0,5 до плюс 0,5 В при неисправности или срабатывании защиты |
| Сигнал полного заряда аккумулятора | ТТЛ-уровень; высокий уровень 4,5...5,5 В при полном заряде; низкий уровень от минус 0,5 до плюс 0,5 В во время заряда |
| Удаленное управление | Разомкнуто: заряд остановлен; замкнуто: нормальная работа зарядного устройства |
| Управление скоростью вентилятора | Зависит от внутренней температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | минус 30...плюс 70 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | минус 40...плюс 85 °C |
| Влажность хранения | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибростойкость | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм, 500 В постоянного тока, 25 °C, 70 % относительной влажности для цепей вход-выход, вход-земля, выход-земля |
| Эмиссия помех, кондуктивные | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Эмиссия помех, излучаемые | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Гармонические составляющие тока | Класс A по BS EN/EN61000-3-2 |
| Колебания напряжения | по BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 В эфф. |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Устойчивость к провалам и прерываниям напряжения | провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Режим источника питания
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 14,4 В |
| Диапазон регулировки напряжения | 10,5...21 В |
| Диапазон регулировки тока | 12,5...25 А |
| Номинальный ток | 25 А |
| Номинальная мощность | 420 Вт |
| Пульсации и шум, максимум | 180 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
| Время установления | 1800 мс |
| Время нарастания | 60 мс при 230 В переменного тока и полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока и 75 % нагрузки; 10 мс при 230 В переменного тока и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД типовой | 92 % |
| Потребляемый ток типовой | 4,5 А при 115 В переменного тока; 2,2 А при 230 В переменного тока |
| Пусковой ток типовой | 50 А при 230 В переменного тока, холодный старт |
Защиты и функции
| Параметр | Значение |
| Защита от перегрузки | 105...115 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока; отключение устройства через 5 с; восстановление после повторной подачи питания |
| Защита по току короткого замыкания | Ограничение тока; отключение устройства через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | 21,5...26 В |
| Тип защиты от перенапряжения | Отключение и фиксация выходного напряжения; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Удаленное управление | Разомкнуто: питание выключено; замкнуто: питание включено |
| Сигнал исправности источника питания | ТТЛ-уровень; высокий уровень 4,5...5,5 В при нормальной работе; низкий уровень от минус 0,5 до плюс 0,5 В при неисправности или срабатывании защиты |
| Управление скоростью вентилятора | Зависит от внутренней температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | минус 30...плюс 70 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | минус 40...плюс 85 °C |
| Влажность хранения | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибростойкость | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм, 500 В постоянного тока, 25 °C, 70 % относительной влажности для цепей вход-выход, вход-земля, выход-земля |
| Эмиссия помех, кондуктивные | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Эмиссия помех, излучаемые | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Гармонические составляющие тока | Класс A по BS EN/EN61000-3-2 |
| Колебания напряжения | по BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 В эфф. |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Устойчивость к провалам и прерываниям напряжения | провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Функциональные режимы и управление
Выбор режима работы:
контакты 3 и 4 замкнуты — режим источника питания;
контакты 3 и 4 разомкнуты — режим зарядного устройства по умолчанию.
Алгоритм заряда:
трехстадийная характеристика: стадия 1 — постоянный ток, стадия 2 — постоянное напряжение, стадия 3 — буферный режим.
Параметры зарядной кривой для NPP-450-12:
ток стадии постоянного тока — 25 А;
напряжение ускоренного заряда — 14,4 В;
напряжение буферного заряда — 13,8 В.
Типы поддерживаемых аккумуляторов:
свинцово-кислотные аккумуляторы: залитые, гелевые и AGM.
Сигналы и интерфейс управления
| Контакт | Назначение | Описание |
| 1, 2, 11, 12, 13, 14 | Не используется | Без подключения |
| 3, 4 | Выбор режима зарядное устройство / источник питания | Разомкнуто — зарядное устройство; замкнуто — источник питания |
| 5 | Сигнал полного заряда аккумулятора | ТТЛ-сигнал относительно GND-AUX, ток источника не более 10 мА; низкий уровень — идет заряд, высокий уровень — аккумулятор заряжен |
| 6 | Сигнал исправности зарядного устройства / источника питания | ТТЛ-сигнал относительно GND-AUX, ток источника не более 10 мА; высокий уровень — нормальная работа, низкий уровень — отказ или защита |
| 7 | Удаленное включение/выключение | Управление сухим контактом между входом удаленного управления и +12V-AUX; замыкание — включено, размыкание — выключено; максимальное входное напряжение 13,2 В |
| 8 | Вспомогательное напряжение +12 В | Управляется функцией удаленного включения/выключения |
| 9, 10 | Общий провод вспомогательных сигналов | Возврат сигнала изолирован от выходных клемм |
Светодиодная индикация
| Режим | Состояние индикатора | Значение |
| Зарядное устройство | Зеленый | Буферный режим, стадия 3, либо аккумулятор полностью заряжен |
| Зарядное устройство | Красный | Заряд, стадия 1 или стадия 2 |
| Зарядное устройство | Индикатор не светится | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Индикатор не светится | Аварийное состояние |
Механические данные и монтаж
| Параметр | Значение |
| Габаритные размеры | 205 x 135 x 55 мм |
| Масса | 1,38 кг |
| Упаковка | 8 шт. в упаковке, масса 12,05 кг, объем 1,71 куб. фута |
| Направление воздушного потока | Принудительное охлаждение встроенным вентилятором |
| Регулировки на корпусе | Подстроечные элементы регулировки выходного напряжения и выходного тока |
| Выходные клеммы | V+ и V- |
| Разъем управления | 14-контактный, HRS DF11-14DP-2DS или эквивалент |
| Ответная часть разъема | HRS DF11-14DS или эквивалент |
| Контакты ответной части | HRS DF11-**SC или эквивалент |
| Стандартный аксессуар | Сопрягаемый контакт для контактов 3 и 4, 1FF1HMJ20-020-95BS или эквивалент, количество 1 |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 1056,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 118,5 тыс. ч минимум |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения параметров следует согласовывать применение с производителем аккумулятора и производителем устройства.
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Напряжение буферного заряда в режиме зарядного устройства регулируется встроенным подстроечным резистором.
- Рекомендуемый диапазон емкости аккумуляторов является рекомендацией производителя устройства. Ограничение максимального тока заряда должно быть согласовано с производителем аккумулятора.
- При пониженном входном напряжении может требоваться дерейтинг. Допустимая нагрузка должна определяться по кривой снижения мощности.
- КПД для 12-вольтовой модели измеряется при напряжении заряда 16,8 В.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Устройство рассматривается как компонент, который устанавливается в состав конечного оборудования. Испытания на электромагнитную совместимость выполнены при монтаже на металлической пластине 600 x 900 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
- При рабочей высоте более 2000 м температура окружающей среды должна снижаться из расчета 5 °C на каждые 1000 м для моделей с вентиляторным охлаждением.
- В режиме источника питания произведение выходного напряжения на выходной ток не должно превышать номинальную мощность. Допустимые значения следует определять по кривой дерейтинга.
- Сигнальные цепи имеют разделение по типу опорного проводника: неизолированные сигналы привязаны к сигнальной земле, изолированные — к GND-AUX.
- Сигналы исправности и полного заряда имеют ТТЛ-уровень и допускают максимальный ток источника 10 мА.
