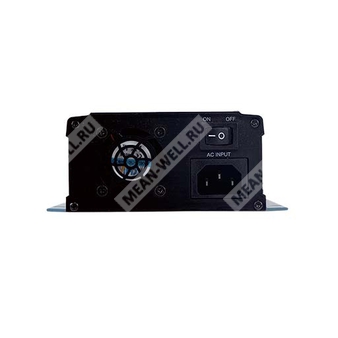

NPP-450-24
NPP-450-24 - комбинированное устройство питания, работающее как трехстадийное зарядное устройство 24 В для свинцово-кислотных АКБ или как регулируемый источник постоянного напряжения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NPP | Серия комбинированных устройств: зарядное устройство аккумуляторов и источник питания 2 в 1 |
| 450 | Номинальная мощность серии 450 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и общее описание
NPP-450-24 представляет собой миниатюризированное устройство двойного назначения. Модель может использоваться как трехстадийное зарядное устройство для свинцово-кислотных аккумуляторных батарей, а также как источник питания постоянного напряжения для питания общей нагрузки.
Переключение режима работы выполняется через разъем на передней панели: при установке перемычки между выводами 3 и 4 устройство работает как источник питания, при отсутствии перемычки — как зарядное устройство аккумулятора.
Для модели характерны широкий диапазон регулировки выходного напряжения, регулировка зарядного тока, встроенный интеллектуальный вентилятор с термозависимым управлением скоростью, дистанционное включение и отключение, а также наличие служебных сигналов состояния.
Особенности
- Многофункциональное исполнение: зарядное устройство аккумуляторов или источник питания в одном корпусе.
- Выбор режима работы.
- Регулировка выходного напряжения и тока встроенными подстроечными элементами.
- Трехстадийный алгоритм заряда в режиме зарядного устройства.
- Широкий диапазон рабочих температур от минус 30 до плюс 70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Термоуправляемый вентилятор постоянного тока для снижения шума.
- Дистанционное управление включением и отключением.
- Соответствие требованиям двойной сертификации по безопасности для информационного и бытового оборудования.
- Применение со свинцово-кислотными аккумуляторами.
- Допускается установка ручки для переноски как дополнительного аксессуара.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства электрических скутеров.
- Кемперы, автобусы, тяжелые грузовые автомобили, специализированный транспорт.
- Системы видеонаблюдения.
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электрическое оборудование.
Режим зарядного устройства
Выходные параметры
| Параметр | Значение для NPP-450-24 |
| Напряжение форсированного заряда | 28,8 В |
| Напряжение буферного заряда | 27,6 В |
| Диапазон регулировки напряжения | 21…42 В, встроенный потенциометр |
| Максимальный выходной ток | 13,5 А |
| Диапазон регулировки тока | 6,75…13,5 А |
| Максимальная мощность | 453,6 Вт |
| Рекомендуемая емкость аккумулятора | 45…155 А·ч |
| Количество стадий заряда | 3 |
Входные параметры
| Параметр | Значение для NPP-450-24 |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД типовой | 93 % |
| Потребляемый ток типовой | 4,5 А при 115 В AC; 2,2 А при 230 В AC |
| Пусковой ток типовой | 50 А при 230 В AC, холодный старт |
Защиты и функции
| Параметр | Значение для NPP-450-24 |
| Защита от короткого замыкания | Ограничение тока постоянным значением, отключение через 5 с, восстановление после повторной подачи питания |
| Защита от перенапряжения | 43…52 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Сигнал исправности зарядного устройства | TTL-выход: высокий уровень 4,5…5,5 В — нормальная работа; низкий уровень от минус 0,5 до плюс 0,5 В — отказ или активная защита |
| Сигнал полного заряда аккумулятора | TTL-выход: высокий уровень 4,5…5,5 В — аккумулятор заряжен; низкий уровень от минус 0,5 до плюс 0,5 В — идет заряд |
| Дистанционное управление | Разомкнуто — заряд остановлен; замкнуто — нормальная работа зарядного устройства |
| Управление скоростью вентилятора | В зависимости от внутренней температуры |
Условия эксплуатации и надежность
| Параметр | Значение для NPP-450-24 |
| Рабочая температура | минус 30…плюс 70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20…95 % без конденсации |
| Температура хранения | минус 40…плюс 85 °C |
| Влажность хранения | 10…95 % без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 1056,9 тыс. ч по Telcordia SR-332; 118,5 тыс. ч по MIL-HDBK-217F при 25 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение для NPP-450-24 |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC60335-2-29, BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN60335-2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход 3 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, влажность 70 % RH для цепей вход-выход, вход-земля, выход-земля |
| Эмиссия помех, кондуктивная | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Эмиссия помех, излучаемая | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Гармонические составляющие тока | Класс A по BS EN/EN61000-3-2 |
| Колебания напряжения | По BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61000-6-2 |
| Электростатический разряд | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 2, 1 кВ |
| Импульсные перенапряжения | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиопомехи | Уровень 2, 3 В RMS |
| Магнитное поле промышленной частоты | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Режим источника питания
Выходные параметры
| Параметр | Значение для NPP-450-24 |
| Номинальное выходное напряжение | 28,8 В |
| Диапазон регулировки напряжения | 21…42 В, встроенный потенциометр |
| Диапазон регулировки тока | 6,75…13,5 А |
| Номинальный ток | 13,5 А |
| Номинальная мощность | 453,6 Вт |
| Пульсации и шум, максимум | 300 мВ пик-пик |
| Точность установки напряжения | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установления | 1800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75 % нагрузки; 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение для NPP-450-24 |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД типовой | 93 % |
| Потребляемый ток типовой | 4,5 А при 115 В AC; 2,2 А при 230 В AC |
| Пусковой ток типовой | 50 А при 230 В AC, холодный старт |
Защиты и функции
| Параметр | Значение для NPP-450-24 |
| Защита от перегрузки | 105…115 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока постоянным значением, отключение через 5 с, восстановление после повторной подачи питания |
| Ток короткого замыкания | Ограничение тока постоянным значением, отключение через 5 с, восстановление после повторной подачи питания |
| Защита от перенапряжения | 43…52 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное управление | Разомкнуто — питание выключено; замкнуто — питание включено |
| Сигнал исправности питания | TTL-выход: высокий уровень 4,5…5,5 В — питание в норме; низкий уровень от минус 0,5 до плюс 0,5 В — отказ или срабатывание защиты |
| Управление скоростью вентилятора | В зависимости от внутренней температуры |
Условия эксплуатации и надежность
| Параметр | Значение для NPP-450-24 |
| Рабочая температура | минус 30…плюс 70 °C, с учетом кривой снижения мощности |
| Рабочая влажность | 20…95 % без конденсации |
| Температура хранения | минус 40…плюс 85 °C |
| Влажность хранения | 10…95 % без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 1056,9 тыс. ч по Telcordia SR-332; 118,5 тыс. ч по MIL-HDBK-217F при 25 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение для NPP-450-24 |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC60335-2-29, BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN60335-2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход 3 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, влажность 70 % RH для цепей вход-выход, вход-земля, выход-земля |
| Эмиссия помех, кондуктивная | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Эмиссия помех, излучаемая | Класс B по BS EN/EN55032, BS EN/EN55014-1 |
| Гармонические составляющие тока | Класс A по BS EN/EN61000-3-2 |
| Колебания напряжения | По BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61000-6-2 |
| Электростатический разряд | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 2, 1 кВ |
| Импульсные перенапряжения | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиопомехи | Уровень 2, 3 В RMS |
| Магнитное поле промышленной частоты | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Функциональные режимы и сигналы управления
| Функция | Описание |
| Выбор режима работы | Выводы 3 и 4: разомкнуто — режим зарядного устройства; замкнуто — режим источника питания |
| Трехстадийный заряд | Стадия 1 — постоянный ток; стадия 2 — постоянное напряжение; стадия 3 — буферный режим |
| Ток стадии постоянного тока | 13,5 А |
| Напряжение стадии форсированного заряда | 28,8 В |
| Напряжение стадии буферного заряда | 27,6 В |
| Совместимые аккумуляторы | Свинцово-кислотные: заливные, гелевые, AGM |
Сигнальные выводы и управление
| Вывод | Назначение |
| 1, 2, 11, 12, 13, 14 | Не используются |
| 3, 4 | Выбор режима: зарядное устройство или источник питания |
| 5 | Сигнал полного заряда аккумулятора |
| 6 | Сигнал исправности зарядного устройства или источника питания |
| 7 | Дистанционное включение и отключение |
| 8 | Вспомогательное напряжение +12 В |
| 9, 10 | Общий провод вспомогательных цепей |
Параметры сигнальных цепей
| Параметр | Значение |
| Логический уровень сигнала исправности | TTL, максимум тока источника 10 мА |
| Высокий уровень сигнала исправности | 4,5…5,5 В |
| Низкий уровень сигнала исправности | от минус 0,5 до плюс 0,5 В |
| Логический уровень сигнала полного заряда | TTL, максимум тока источника 10 мА |
| Высокий уровень сигнала полного заряда | 4,5…5,5 В |
| Низкий уровень сигнала полного заряда | от минус 0,5 до плюс 0,5 В |
| Дистанционное включение | Замыкание вывода 7 с выводом 8, напряжение 10,8…13,2 В |
| Дистанционное отключение | Разомкнутое состояние, напряжение на выводе 7 от минус 0,5 до плюс 0,5 В |
| Максимальное входное напряжение на цепи дистанционного управления | 13,2 В |
| Опорная точка сигнальных цепей | Выводы 9 и 10 |
| Гальваническая развязка сигнальных цепей | Сигнальный возврат изолирован от выходных клемм +V и -V |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 205 × 135 × 55 мм |
| Масса | 1,38 кг |
| Исполнение корпуса | Case No. 284A |
| Направление воздушного потока | Принудительное охлаждение встроенным вентилятором |
| Регулировки на передней панели | Подстройка выходного напряжения и выходного тока |
| Разъем управления | 14-контактный, HRS DF11-14DP-2DS или эквивалент |
| Ответная часть разъема | HRS DF11-14DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Индикация состояния
| Режим | Индикация | Состояние |
| Зарядное устройство | Зеленый | Буферный режим, стадия 3, либо аккумулятор полностью заряжен |
| Зарядное устройство | Красный | Заряд, стадия 1 или стадия 2 |
| Зарядное устройство | Без свечения | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Без свечения | Аварийное состояние |
Упаковка и комплектность
| Параметр | Значение |
| Упаковка | 8 шт. в коробке |
| Масса упаковки | 12,05 кг |
| Объем упаковки | 1,71 куб. фута |
| Стандартный аксессуар | Стыковочный контакт для выводов 3 и 4, 1 шт., тип 1FF1HMJ20-020-95BS или эквивалент |
| Дополнительный аксессуар | Ручка для переноски, заказывается отдельно |
Примечания
- Для аккумуляторов с иными требованиями спецификация зарядного режима может потребовать изменения. Рекомендуется согласование с производителем аккумулятора и изготовителем устройства.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- В режиме зарядного устройства напряжение буферного заряда регулируется встроенным потенциометром.
- Диапазон рекомендуемой емкости аккумулятора является рекомендуемым значением изготовителя. Ограничение максимального зарядного тока должно быть согласовано с производителем аккумулятора.
- При пониженном входном напряжении может потребоваться снижение выходной мощности согласно кривой дерейтинга.
- КПД для зарядного режима измеряется при напряжении заряда 33,6 В для модели 24 В.
- Механизм защиты от короткого замыкания задан для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Испытания на электромагнитную совместимость выполнялись при установке устройства на металлическую пластину 600 × 900 мм толщиной 1 мм. Для конечного изделия требуется дополнительное подтверждение соответствия требованиям ЭМС.
- При высоте эксплуатации более 2000 м снижение предельной температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентилятором.
- В режиме источника питания устройство рассматривается как компонент, устанавливаемый в конечное оборудование.
- Номинальный выходной ток зависит от установленного выходного напряжения.
- Должно выполняться условие: произведение выходного напряжения на выходной ток не превышает номинальную мощность.
- Сигнальные цепи имеют два типа привязки: неизолированные сигналы относятся к сигнальной земле, изолированные — к вспомогательной земле.
- Сигналы исправности и полного заряда являются TTL-сигналами только на выдачу, с максимальным током источника 10 мА.
