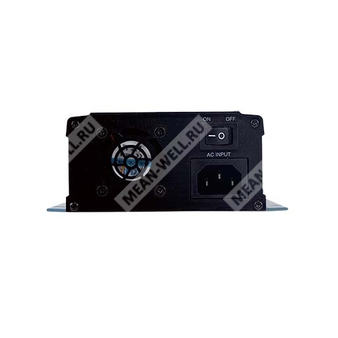

NPP-450-48 - комбинированное устройство 2 в 1 для трехстадийного заряда свинцово-кислотных аккумуляторов и работы в режиме источника питания постоянного тока.
Расшифровка партномера
| Обозначение | Значение |
| NPP | Наименование серии |
| 450 | Номинальная мощность 450 Вт |
| 48 | Номинальный класс выходного напряжения 48 В |
Назначение
NPP-450-48 представляет собой миниатюризированный универсальный модуль MEAN WELL двойного назначения. Устройство может использоваться как трехстадийное зарядное устройство для свинцово-кислотных аккумуляторных батарей, а также как источник питания постоянного напряжения для питания общей нагрузки. Переключение режима работы выполняется через разъем на передней панели.
Особенности
- Многофункциональное одиночное устройство с выбором режима зарядного устройства или источника питания.
- Регулировка выходного напряжения и тока с помощью встроенных подстроечных элементов.
- Трехстадийная кривая заряда в режиме зарядного устройства.
- Широкий диапазон рабочих температур от минус 30 до плюс 70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Термоуправляемый вентилятор постоянного тока для снижения акустического шума.
- Дистанционное включение и отключение.
- Соответствие требованиям 62368-1 и 60335-1/2-29.
- Применение со свинцово-кислотными аккумуляторами.
- Широкий диапазон регулируемого выходного напряжения для 48-вольтовой версии.
- Регулируемый зарядный ток в диапазоне от 50 % до 100 % номинала.
- Интеллектуальное управление скоростью вентилятора в зависимости от температуры.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства для электрических скутеров.
- Кемперы, автобусы, тяжелые грузовые автомобили, специальная техника.
- Системы видеонаблюдения.
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
Описание
NPP-450-48 входит в серию высоконадежных устройств с ультрашироким диапазоном выходного напряжения. В исполнении на 48 В модуль обеспечивает заряд свинцово-кислотных аккумуляторов по трехстадийной характеристике с фиксированными уровнями ускоренного и буферного заряда, а также может работать как регулируемый источник постоянного напряжения. Для данной модификации предусмотрена регулировка выходного напряжения в диапазоне от 42 до 80 В и регулировка выходного тока в пределах от 3,4 до 6,8 А. Конструктивно устройство выполнено в металлическом корпусе с принудительным охлаждением и фронтальным доступом к органам регулировки, силовым выводам и управляющему разъему.
Режим зарядного устройства
Выходные параметры
| Параметр | Значение |
| Модель | NPP-450-48 |
| Напряжение ускоренного заряда | 57,6 В |
| Напряжение буферного заряда | 55,2 В |
| Диапазон регулировки напряжения | 42...80 В |
| Максимальный выходной ток в режиме стабилизации тока | 6,8 А |
| Диапазон регулировки тока | 3,4...6,8 А |
| Максимальная мощность | 456,96 Вт |
| Рекомендуемая емкость аккумулятора | 24...80 А·ч |
| Количество стадий заряда | 3 |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД, типовое значение | 93 % |
| Потребляемый ток, типовое значение | 4,5 А при 115 В переменного тока; 2,2 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 50 А при 230 В переменного тока, холодный старт |
Защиты и функции
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока постоянным значением, затем отключение через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | 82...100 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Сигнал исправности зарядного устройства | TTL-уровень: высокий 4,5...5,5 В, низкий от минус 0,5 до плюс 0,5 В |
| Сигнал полного заряда батареи | TTL-уровень: высокий 4,5...5,5 В, низкий от минус 0,5 до плюс 0,5 В |
| Дистанционное управление | Разомкнуто: заряд остановлен; замкнуто: нормальная работа |
| Управление скоростью вентилятора | Зависит от внутренней температуры |
Условия эксплуатации и общие параметры
| Параметр | Значение |
| Рабочая температура | минус 30...плюс 70 °C |
| Рабочая влажность | 20...95 % без конденсации |
| Температура хранения | минус 40...плюс 85 °C |
| Влажность при хранении | 10...95 % без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Размеры | 205 × 135 × 55 мм |
| Масса | 1,38 кг |
| Упаковка | 8 шт.; 12,05 кг; 1,71 куб. фута |
| Средняя наработка на отказ | 1056,9 тыс. ч минимум по Telcordia SR-332; 118,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Электрическая прочность вход-выход | 3 кВ переменного тока |
| Электрическая прочность вход-земля | 2 кВ переменного тока |
| Электрическая прочность выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока, 25 °C, 70 % RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Устойчивость к электростатическому разряду | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Устойчивость к наведенным помехам | Уровень 2, 3 В rms |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
| Кондуктивные помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические составляющие тока | Класс A |
| Колебания напряжения | Соответствует требованиям |
Режим источника питания
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 57,6 В |
| Диапазон регулировки напряжения | 42...80 В |
| Диапазон регулировки тока | 3,4...6,8 А |
| Номинальный ток | 6,8 А |
| Номинальная мощность | 457 Вт |
| Пульсации и шум, максимум | 480 мВ пик-пик |
| Точность установки напряжения | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Перегрузочная способность | 105...115 % номинальной выходной мощности |
| Время удержания, типовое значение | 16 мс при 230 В переменного тока и 75 % нагрузки; 10 мс при 230 В переменного тока и полной нагрузке |
| Время установления и нарастания | 1800 мс, 60 мс при 230 В переменного тока и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД, типовое значение | 93 % |
| Потребляемый ток, типовое значение | 4,5 А при 115 В переменного тока; 2,2 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 50 А при 230 В переменного тока, холодный старт |
Защиты и функции
| Параметр | Значение |
| Защита от перегрузки | Ограничение тока постоянным значением, затем отключение через 5 с; восстановление после повторной подачи питания |
| Защита при коротком токе | Ограничение тока постоянным значением, затем отключение через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | 82...100 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное управление | Разомкнуто: питание выключено; замкнуто: питание включено |
| Сигнал исправности источника питания | TTL-уровень: высокий 4,5...5,5 В; низкий от минус 0,5 до плюс 0,5 В |
| Управление скоростью вентилятора | Зависит от внутренней температуры |
Условия эксплуатации и общие параметры
| Параметр | Значение |
| Рабочая температура | минус 30...плюс 70 °C |
| Рабочая влажность | 20...95 % без конденсации |
| Температура хранения | минус 40...плюс 85 °C |
| Влажность при хранении | 10...95 % без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Размеры | 205 × 135 × 55 мм |
| Масса | 1,38 кг |
| Упаковка | 8 шт.; 12,05 кг; 1,71 куб. фута |
| Средняя наработка на отказ | 1056,9 тыс. ч минимум по Telcordia SR-332; 118,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Режимы работы и зарядная характеристика
Выбор режима: замыкание контактов 3 и 4 управляющего 14-контактного разъема переводит устройство в режим источника питания. При разомкнутых контактах 3 и 4 активен режим зарядного устройства по умолчанию.
Алгоритм заряда: трехстадийный. На первой стадии устройство работает в режиме стабилизации тока. На второй стадии реализуется режим стабилизации напряжения на уровне 57,6 В. На третьей стадии осуществляется буферный заряд на уровне 55,2 В. Для версии NPP-450-48 ток стадии постоянного тока составляет 6,8 А.
Тип поддерживаемых батарей: свинцово-кислотные аккумуляторы типов flooded, Gel и AGM.
Сигналы и дистанционное управление
| Контакт | Функция | Описание |
| 1, 2, 11, 12, 13, 14 | Не используется | Без подключения |
| 3, 4 | Выбор режима | Разомкнуто: зарядное устройство; замкнуто: источник питания |
| 5 | Сигнал полного заряда | TTL-выход относительно GND-AUX, высокий уровень 4,5...5,5 В при полном заряде, низкий уровень от минус 0,5 до плюс 0,5 В во время заряда; максимальный ток источника 10 мА |
| 6 | Сигнал исправности | В режиме зарядного устройства: Charger OK; в режиме источника питания: DC OK; TTL-выход относительно GND-AUX, высокий уровень 4,5...5,5 В при нормальной работе, низкий уровень от минус 0,5 до плюс 0,5 В при неисправности или срабатывании защиты; максимальный ток источника 10 мА |
| 7 | Дистанционное включение и отключение | Управление сухим контактом между выводами Remote ON-OFF и +12V-AUX; замкнуто 10,8...13,2 В: включено; разомкнуто от минус 0,5 до плюс 0,5 В: выключено; максимальное входное напряжение 13,2 В |
| 8 | Вспомогательное напряжение +12 В | Используется для функции дистанционного включения и отключения |
| 9, 10 | Общий провод вспомогательных сигналов | Сигнальная земля, изолированная от силовых выводов +V и -V |
Механические данные
Корпус: Case No. 284A.
Габаритные размеры: 205 × 135 × 55 мм.
Направление воздушного потока указано на механическом чертеже корпуса.
Силовые выводы выполнены на фронтальной панели. Органы регулировки выходного напряжения и тока расположены на стороне выходных клемм.
Назначение ответной части управляющего разъема: HRS DF11-14DS или эквивалент. Контакты: HRS DF11-**SC или эквивалент. Разъем на изделии: HRS DF11-14DP-2DS или эквивалент.
Светодиодная индикация
| Режим | Индикация | Состояние |
| Зарядное устройство | Зеленый | Стадия буферного заряда или батарея полностью заряжена |
| Зарядное устройство | Красный | Заряд, стадия 1 или стадия 2 |
| Зарядное устройство | Без свечения | Аварийное состояние |
| Источник питания | Зеленый | Нормальная работа |
| Источник питания | Без свечения | Аварийное состояние |
Примечания
- Для аккумуляторов с отличающимися требованиями параметры зарядного устройства могут потребовать модификации. Для уточнения следует согласовывать параметры с производителем аккумулятора и MEAN WELL.
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- В режиме зарядного устройства напряжение буферного заряда регулируется встроенным подстроечным резистором.
- Рекомендуемый диапазон емкости аккумулятора приведен как рекомендация MEAN WELL. Допустимое ограничение максимального зарядного тока следует уточнять у производителя аккумулятора.
- При пониженном входном напряжении может требоваться снижение нагрузки согласно кривой дерейтинга.
- КПД для серии измеряется при напряжении заряда 67,2 В для 48-вольтовой модели.
- Механизм защиты от короткого замыкания нормирован для случая возникновения короткого замыкания после включения зарядного устройства.
- Устройство рассматривается как компонент, устанавливаемый в состав конечного оборудования. Испытания на электромагнитную совместимость выполнялись при монтаже на металлическую пластину 600 × 900 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям по ЭМС.
- При высоте эксплуатации более 2000 м требуется температурное снижение допустимой нагрузки 5 °C на каждые 1000 м для моделей с вентилятором.
- В режиме источника питания произведение выходного напряжения на выходной ток должно быть меньше либо равно номинальной мощности. Следует учитывать зависимость допустимого тока от выходного напряжения по кривой дерейтинга.
