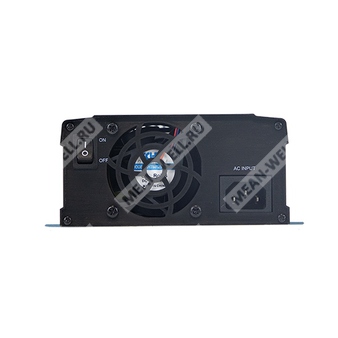

NPP-750-48
нет на складе

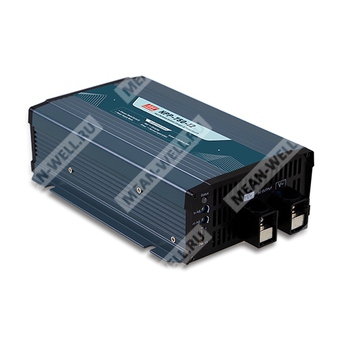

NPP-750-48 - зарядное устройство и источник питания 2 в 1 для систем 48 В с широким диапазоном регулировки выходного напряжения.
Расшифровка партномера
| Элемент партномера | Значение |
| NPP | Серия многофункциональных устройств MEAN WELL, совмещающих зарядное устройство и источник питания |
| 750 | Номинальная мощность класса 750 Вт |
| 48 | Исполнение на номинальное выходное напряжение 48 В |
Назначение
NPP-750-48 представляет собой компактное промышленное устройство, объединяющее функции трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов и источника питания постоянного тока. Модель рассчитана на работу в системах 48 В и допускает выбор режима работы через управляющий разъем на передней панели.
Особенности
- Многофункциональное одиночное устройство с выбираемыми режимами зарядного устройства и источника питания.
- Регулировка выходного напряжения и выходного тока встроенными потенциометрами.
- Трехстадийный алгоритм заряда в режиме зарядного устройства.
- Широкий диапазон рабочих температур от -30 до +70 °C.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Термоуправляемый вентилятор постоянного тока для снижения акустического шума.
- Дистанционное включение и выключение.
- Наличие сигналов состояния уровня TTL.
- Соответствие требованиям IEC/EN/UL 62368-1 и IEC/EN 60335-1/2-29.
- Предназначено для свинцово-кислотных аккумуляторов: заливных, Gel и AGM.
- Широкий диапазон регулировки выходного напряжения.
Области применения
- Резервные решения для систем радиосвязи.
- Зарядные системы для электрических скутеров.
- Кемперы, автобусы, тяжелые грузовые автомобили.
- Специальный транспорт.
- Системы видеонаблюдения.
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электрическое оборудование.
Описание
NPP-750-48 является миниатюризированным универсальным устройством двойного назначения. Помимо применения в качестве трехстадийного зарядного устройства для свинцово-кислотных аккумуляторов, оно может использоваться как источник питания постоянного напряжения для питания общей нагрузки. Переключение режима работы выполняется установкой или снятием перемычки на передней панели.
Устройство характеризуется сверхшироким диапазоном выходного напряжения, регулируемым с передней панели в пределах 42...80 В, а также регулировкой зарядного тока в пределах 5,65...11,3 А. Встроенный интеллектуальный вентилятор с температурно-зависимым управлением скоростью снижает шум и повышает ресурс системы охлаждения. Исполнение рассчитано на работу в широком диапазоне температур окружающей среды и допускает дистанционное управление включением и выключением.
Режим зарядного устройства
Режим зарядного устройства является режимом по умолчанию. Алгоритм заряда трехстадийный и предназначен для свинцово-кислотных аккумуляторов.
| Параметр | Значение для NPP-750-48 |
| Напряжение форсированного заряда | 57,6 В |
| Напряжение поддерживающего заряда | 55,2 В |
| Диапазон регулировки напряжения | 42...80 В, встроенный потенциометр |
| Максимальный выходной ток | 11,3 А |
| Диапазон регулировки тока | 5,65...11,3 А, встроенный потенциометр |
| Максимальная мощность | 759,36 Вт |
| Рекомендуемая емкость аккумуляторной батареи | 40...130 А·ч |
| Стадии заряда | 3 стадии |
| Постоянный ток на 1-й стадии | 11,3 А |
Режим источника питания
Режим источника питания выбирается установкой перемычки между выводами 3 и 4 14-контактного разъема управления.
| Параметр | Значение для NPP-750-48 |
| Номинальное выходное напряжение | 57,6 В |
| Диапазон регулировки напряжения | 42...80 В |
| Диапазон регулировки тока | 5,65...11,3 А |
| Номинальный ток | 11,3 А |
| Номинальная мощность | 759,36 Вт |
| Пульсации и шум, максимум | 480 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установления и нарастания | 1800 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75 % нагрузки; 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД, типовое значение | 93 % |
| Потребляемый ток, типовое значение | 8,7 А при 115 В AC; 4 А при 230 В AC |
| Пусковой ток, типовое значение | 50 А при холодном пуске и 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105...115 % от номинальной выходной мощности; ограничение тока, отключение через 5 с, восстановление после повторного включения питания |
| Короткое замыкание | Ограничение тока, отключение через 5 с, восстановление после повторного включения питания |
| Защита от перенапряжения | 82...100 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции и сигналы
| Функция | Описание |
| Выбор режима работы | Разомкнуто между выводами 3 и 4 — режим зарядного устройства; замкнуто — режим источника питания |
| Сигнал исправности зарядного устройства / источника питания | TTL-уровень; высокий уровень 4,5...5,5 В — нормальная работа; низкий уровень от -0,5 до +0,5 В — отказ или срабатывание защиты; максимальный ток источника 10 мА |
| Сигнал полного заряда аккумулятора | TTL-уровень; высокий уровень 4,5...5,5 В — аккумулятор заряжен; низкий уровень от -0,5 до +0,5 В — идет заряд; максимальный ток источника 10 мА |
| Дистанционное включение/выключение | Сухой контакт между выводом 7 и +12V-AUX на выводе 8; короткое замыкание 10,8...13,2 В — включено; разомкнуто, от -0,5 до +0,5 В — выключено; максимальное входное напряжение 13,2 В |
| Управление вентилятором | Скорость вентилятора зависит от внутренней температуры |
| DC OK в режиме источника питания | TTL-уровень; высокий уровень 4,5...5,5 В — нормальная работа; низкий уровень от -0,5 до +0,5 В — отказ или защита |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, со снижением мощности по кривой |
| Рабочая влажность | 20...95 % RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, Dekra BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH между входом-выходом, входом-землей и выходом-землей |
ЭМС
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Устойчивость к кондуктивным ВЧ-помехам | BS EN/EN61000-4-6, уровень 2, 3 В RMS |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал более 95 % на 0,5 периода, провал 30 % на 25 периодов, прерывание более 95 % на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 883,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 95,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 230 x 158 x 67 мм |
| Масса | 1,84 кг |
| Упаковка | 4 шт. в коробке, масса 9 кг, объем 1,63 куб. фута |

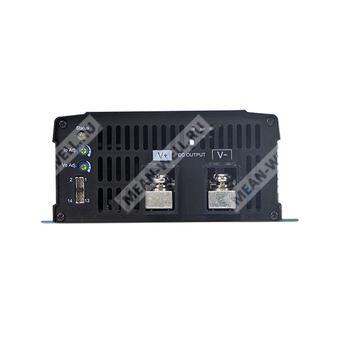

Механическое исполнение и индикация
| Параметр | Значение |
| Корпус | Case No. 285A |
| Выходные клеммы | V+ и V- на передней панели |
| Регулировки | Vo Adj. и Io Adj. на передней панели |
| Направление охлаждения | Принудительное воздушное охлаждение встроенным вентилятором |
| Светодиодная индикация в режиме зарядного устройства | Зеленый — стадия подзаряда или полный заряд; красный — заряд на стадии 1 или 2; отсутствие свечения — авария |
| Светодиодная индикация в режиме источника питания | Зеленый — нормальная работа; отсутствие свечения — авария |
Назначение контактов разъема управления
| Контакт | Назначение | Описание |
| 1, 2, 11, 12, 13, 14 | Не используется | Без подключения |
| 3, 4 | Выбор режима зарядное устройство / источник питания | Разомкнуто — зарядное устройство; замкнуто — источник питания |
| 5 | Сигнал полного заряда | TTL-выход, опорный провод GND-AUX на контактах 9 и 10 |
| 6 | Сигнал исправности зарядного устройства / DC OK | TTL-выход, опорный провод GND-AUX на контактах 9 и 10 |
| 7 | Дистанционное включение/выключение | Управление сухим контактом совместно с контактом 8 |
| 8 | +12V-AUX | Вспомогательное напряжение для функции Remote ON-OFF |
| 9, 10 | GND-AUX | Изолированный сигнальный общий провод |
Соединители и аксессуары
| Параметр | Значение |
| Разъем управления на устройстве | HRS DF11-14DP-2DS или эквивалент |
| Ответная часть корпуса | HRS DF11-14DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
| Стандартный аксессуар для выбора режима | Перемычка для контактов 3 и 4, 1FF1HMJ20-020-95BS или эквивалент, количество 1 |
| Опциональный аксессуар | Ручка для переноски, поставляется отдельно |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение характеристик зарядного устройства. Для согласования параметров необходимо учитывать требования производителя аккумуляторов.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Напряжение поддерживающего заряда регулируется потенциометром в режиме зарядного устройства.
- Указанный диапазон емкости аккумуляторов является рекомендованным производителем источника. Ограничения по максимальному зарядному току следует дополнительно согласовывать с производителем аккумуляторов.
- При пониженном входном напряжении может потребоваться снижение выходных параметров согласно кривой дерейтинга.
- КПД для исполнения 48 В измеряется при зарядном напряжении 67,2 В.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения устройства.
- При испытаниях на электромагнитную совместимость устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Для испытаний на излучение требуется дополнительный ферритовый зажим или ферритовое кольцо 31 x 26 x 20 мм на выходной линии для класса B и без него для класса A. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором при эксплуатации на высоте более 2000 м.
- Сигнальные цепи имеют два типа опорных потенциалов: неизолированные сигналы относительно сигнальной земли и изолированные сигналы относительно GND-AUX.
- Для режима источника питания необходимо соблюдать условие: произведение выходного напряжения на выходной ток не должно превышать номинальную мощность, с учетом кривой дерейтинга.
