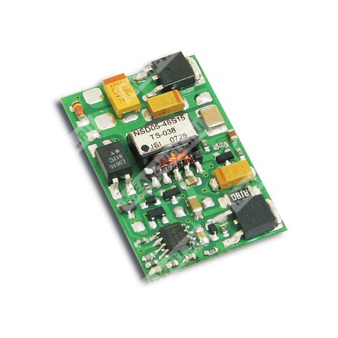

NSD05-12S12 - изолированный DC-DC преобразователь 12 В, 5 Вт с одним стабилизированным выходом.
Расшифровка партномера
| NSD05 | серия DC-DC преобразователей мощностью 5 Вт |
| 12 | номинальное входное напряжение 12 В постоянного тока |
| S | один выход |
| 12 | номинальное выходное напряжение 12 В постоянного тока |
Общее описание
NSD05-12S12 представляет собой компактный изолированный DC-DC преобразователь серии NSD05-S с одним стабилизированным выходом, предназначенный для питания электронной аппаратуры от источника постоянного напряжения 12 В. Изделие обеспечивает гальваническую развязку между входом и выходом, встроенную защиту от короткого замыкания, перегрузки и перенапряжения, а также дистанционное управление включением и выключением.
Основные особенности
- Широкий диапазон входного напряжения 9,2…36 В DC.
- Номинальная мощность 5,04 Вт.
- Один стабилизированный выход 12 В.
- Гальваническая развязка вход-выход 1 кВ DC.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Дистанционное управление ON/OFF.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение для монтажа на печатную плату.
Выходные параметры
| Модель | NSD05-12S12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0,42 А |
| Диапазон выходного тока | 0…0,42 А |
| Номинальная выходная мощность | 5,04 Вт |
| Максимальная емкостная нагрузка | 120 мкФ |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% макс. |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±1,0% |
Входные параметры
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,2…36 В DC |
| Номинальный входной ток | 0,7 А при 12 В DC |
| Пусковая задержка | 80 мс при номинальном входном напряжении и полной нагрузке |
| КПД типовой | 82% |
| Потребляемый ток в режиме отключения | 5 мА при 12 В DC |
Защитные функции
| Перегрузка | Срабатывание при мощности выше 105% от номинальной, восстановление после устранения неисправности |
| Перенапряжение | 3,8…4,6 В; 5,6…6,8 В; 13,5…16,5 В; 16,2…19,8 В |
| Короткое замыкание | Автоматическое восстановление после устранения аварийного режима |
| Тип защиты | Ограничение выходной мощности с автоматическим восстановлением |
Функциональные параметры
| Управление включением/выключением | Логическая «1» или разомкнутая цепь — включено; логический «0» или замыкание на PIN2 — выключено |
| Совместимость входа управления | CMOS или TTL с открытым коллектором |
| Напряжение управления, включение | +5,5 В DC минимум или разомкнутая цепь |
| Напряжение управления, выключение | +2,5 В DC максимум или короткое замыкание на PIN2 |
| Частота преобразования | 350 кГц |
Изоляция и безопасность
| Напряжение изоляции вход-выход | 1 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | TUV EN62368-1, BS EN/IEC62368-1, одобрено TUV, одобрено EAC TP TC 004 |
Электромагнитная совместимость
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; BS EN/EN55035, уровень для легкой промышленности, EAC TP TC 020 |
Условия эксплуатации
| Рабочая температура | -25…+70 °C |
| Относительная влажность при работе | 0…95% RH, максимум |
| Температура и влажность хранения | -40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
Надежность
| MTBF по Telcordia SR-332 (Bellcore) | 11455,9 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 1734,0 тыс. ч, минимум |
Конструктивные данные
| Габаритные размеры | 40,6 × 25,4 × 8,3 мм |
| Габаритные размеры в дюймах | 1,6 × 1 × 0,327" |
| Масса | 0,007 кг |
| Упаковка | 700 шт. / 5,9 кг / 1,23 куб. фута |
| Тип выводов | Квадратные выводы 0,64 мм |
Назначение выводов
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +VOUT |
| 4 | -VOUT |
| 5 | CONTROL |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 12 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, подключенных к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Питание следует рассматривать как компонент, который будет установлен в конечное оборудование. После установки необходимо подтвердить соответствие системы требованиям ЭМС; для рекомендаций по проведению испытаний следует обращаться к материалам по ЭМС для источников питания.
- Для обеспечения правильной работы к входной линии должен быть добавлен электролитический конденсатор 47 мкФ / 100 В с ESR менее 1 Ом.
- При необходимости можно использовать указанную в документе схему фильтра ЭМС на входе.
- Снижение допустимой нагрузки по температуре: 3,5% на каждые 1000 м для безвентиляторных моделей и 5% на каждые 1000 м для моделей с вентилятором при высоте более 2000 м.
