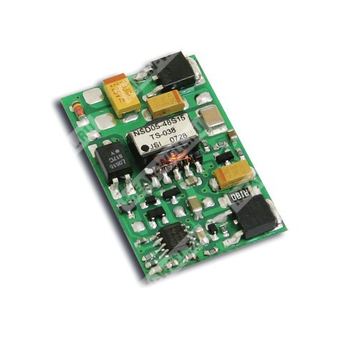

NSD05-12S15 - изолированный DC/DC преобразователь 5 Вт с выходом 15 В для промышленной электроники.
Назначение: регулируемый изолированный DC/DC источник питания малой мощности с одним выходом, предназначенный для преобразования постоянного напряжения 12 В в стабилизированное выходное напряжение 15 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NSD | Серия DC/DC преобразователей Mean Well |
| 05 | Номинальная выходная мощность 5 Вт |
| 12 | Номинальное входное напряжение 12 В DC |
| S | Один выход |
| 15 | Номинальное выходное напряжение 15 В DC |
Краткое описание
NSD05-12S15 относится к серии NSD05-S и представляет собой компактный изолированный преобразователь постоянного тока с регулируемым выходом, охлаждением за счет свободной конвекции воздуха, встроенным дистанционным включением/выключением и защитами от короткого замыкания, перегрузки и перенапряжения.
Характеристики серии для исполнения NSD05-12S15
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В DC |
| Номинальный выходной ток | 0,33 А |
| Диапазон выходного тока | 0…0,33 А |
| Номинальная выходная мощность | 4,95 Вт |
| Максимальная допустимая емкостная нагрузка | 120 мкФ |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% максимум |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| КПД типовой | 83% |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,2…36 В DC |
| Номинальный входной ток | 0,7 А при 12 В DC |
| Потребляемый ток без нагрузки | 5 мА при 12 В DC |
| Время запуска | 80 мс при номинальном входном напряжении и полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Выходной ток | 0…0,33 А |
| Выходная мощность | 4,95 Вт |
| Допустимая емкость нагрузки | 120 мкФ |
| Пульсации и шум | 75 мВ пик-пик |
| Допуск напряжения | ±2,0% максимум |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Напряжение срабатывания защиты от перенапряжения | 16,2…19,8 В |
Защита
| Параметр | Значение |
| Защита от перегрузки | Тип: ограничение выходной мощности; восстановление автоматически после устранения неисправности |
| Порог срабатывания защиты от перегрузки | Более 105% номинальной выходной мощности |
| Защита от короткого замыкания | Есть, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | Ограничение, восстановление автоматически после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 0…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 0…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Дерейтинг по температуре | 3,5%/1000 м для безвентиляторных моделей и 5%/1000 м для моделей с вентилятором при высоте более 2000 м |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 1 кВ DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | TUV EN62368-1, BS EN/IEC62368-1, одобрено TUV, одобрено EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; BS EN/EN55035; light industry level; EAC TP TC 020 |
Сигнал управления включением/выключением
| Параметр | Значение |
| Вход управления | PIN5 |
| Общий провод управления | PIN2 |
| Совместимость по логике | CMOS или TTL с открытым коллектором |
| Сигнал включения | +5,5 В DC минимум или разомкнутая цепь |
| Сигнал выключения | +2,5 В DC максимум или короткое замыкание на PIN2 |
Механические параметры
| Параметр | Значение |
| Габариты | 40,6 × 25,4 × 8,3 мм |
| Габариты в дюймах | 1,6 × 1 × 0,327" |
| Конструкция выводов | Квадратные штырьки 0,64 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +VOUT |
| 4 | -VOUT |
| 5 | CONTROL |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 11455,9 тыс. часов минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 1734,0 тыс. часов минимум |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,007 кг |
| Количество в упаковке | 700 шт. |
| Масса упаковки | 5,9 кг |
| Объем упаковки | 1,23 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 12 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по сети и регулирование по нагрузке.
- Для обеспечения надлежащей работы к входной линии должен быть добавлен электролитический конденсатор 47 мкФ / 100 В с ESR < 1 Ом.
- Рекомендуется фильтр ЭМС на входе питания.
- При монтаже следует обеспечить достаточную тепловую развязку и условия для отвода тепла свободной конвекцией воздуха.
