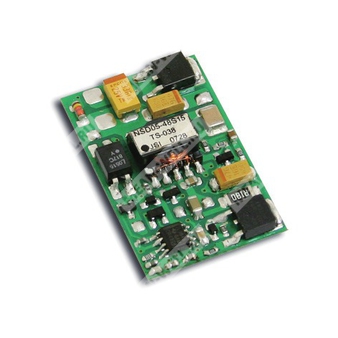

NSD05-12S3 — изолированный DC-DC преобразователь с одиночным выходом 3,3 В для промышленной электроники.
NSD05-12S3 — это компактный модульный понижающий DC-DC преобразователь серии NSD05-S с гальванической развязкой 1 кВ DC, рассчитанный на вход 12 В DC и формирование стабилизированного выхода 3,3 В при мощности до 3,96 Вт. Изделие предназначено для применения в системах промышленной электроники, автоматизации, измерительной и встроенной аппаратуры, где требуется компактный, экономичный и надежный источник питания с дистанционным включением/выключением.
Расшифровка партномера
| Обозначение | Расшифровка |
| NSD | Серия изолированных DC-DC преобразователей |
| 05 | Номинальная мощность 5 Вт |
| 12 | Номинальное входное напряжение 12 В DC |
| S | Одиночный выход |
| 3 | Выходное напряжение 3,3 В |
Основные особенности
- Широкий диапазон входного напряжения 4:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка вход/выход 1000 В DC.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление ON/OFF.
- Испытание на 100% полную нагрузку в процессе старения.
- Низкая стоимость при высокой надежности.
- 2 года гарантии.
Выходные параметры
| Параметр | Значение |
| Модель | NSD05-12S3 |
| Выходное напряжение | 3,3 В |
| Номинальный выходной ток | 1,2 А |
| Диапазон тока нагрузки | 0 ~ 1,2 А |
| Номинальная выходная мощность | 3,96 Вт |
| Максимальная емкостная нагрузка | 1000 мкФ |
| Пульсации и шум | 75 мВ п-п |
| Допуск выходного напряжения | ±2,0% макс. |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9,2 ~ 36 В DC |
| Номинальный входной ток | 0,7 А при 12 В DC |
| Порог отключения по входному напряжению | 5 мА при 12 В DC |
| КПД, тип. | 72% |
| Время запуска | 80 мс при номинальном входе и полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение мощности с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 3,8 ~ 4,6 В |
| Короткое замыкание | Автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 0% ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 0% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Изоляционное напряжение | Вход/выход: 1 кВ DC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Функциональные параметры
| Параметр | Значение |
| Управление ON/OFF | Лог. «1» или разомкнутая цепь: ВКЛ; лог. «0» или короткое замыкание на PIN2: ВЫКЛ |
| Совместимость по уровню управления | CMOS или TTL с открытым коллектором |
| Напряжение управления, ВКЛ | +5,5 В DC минимум или разомкнутая цепь |
| Напряжение управления, ВЫКЛ | +2,5 В DC максимум или короткое замыкание на PIN2 |
| Частота преобразования | 350 кГц |
Параметры надежности
| Параметр | Значение |
| MTBF | 11455,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1734,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Параметр | Значение |
| Габариты | 40,6 × 25,4 × 8,3 мм |
| Габариты в дюймах | 1,6" × 1" × 0,327" |
| Исполнение выводов | Квадратные штырьки 0,64 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,007 кг |
| Упаковка | 700 шт. / 5,9 кг / 1,23 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +INPUT |
| 2 | -INPUT (GND) |
| 3 | +VOUT |
| 4 | -VOUT |
| 5 | CONTROL |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 12 В DC, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12 дюймов, параллельно подключен конденсатор 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулировку по линии и регулировку по нагрузке.
- Мощность выходного пульсационного сигнала измеряется в конце жгута. Все испытания EMC выполнялись путем монтажа устройства на медную пластину 230 мм × 230 мм × 1 мм с толщиной не менее 1 мм. Готовое изделие следует подтверждать на соответствие EMC в составе конечного оборудования.
- Для обеспечения корректной работы к входной линии следует добавить электролитический конденсатор 47 мкФ / 100 В с ESR < 1 Ом.
- Рекомендуется применение EMI-фильтра согласно схеме в документе.
- Снижение допустимой нагрузки по температуре составляет 3,5% на 1000 м для безвентиляторных исполнений и 5% на 1000 м для исполнений с вентилятором при высоте свыше 2000 м.
